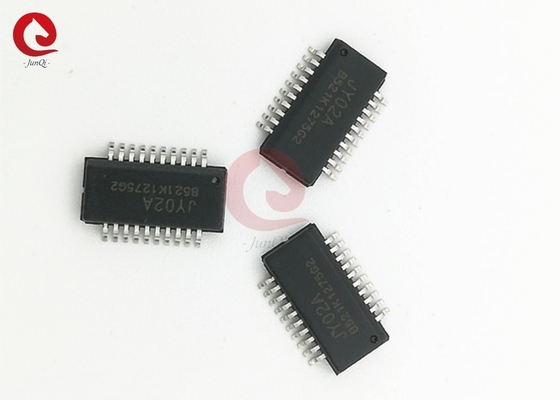

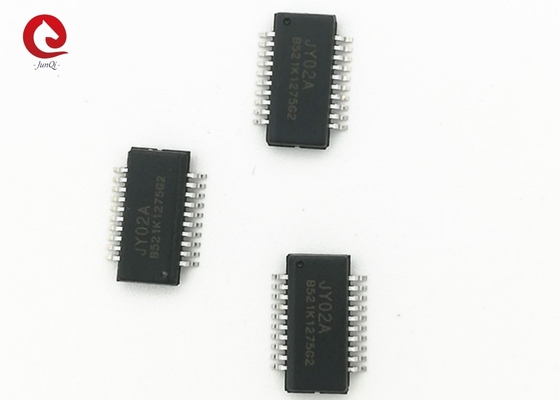

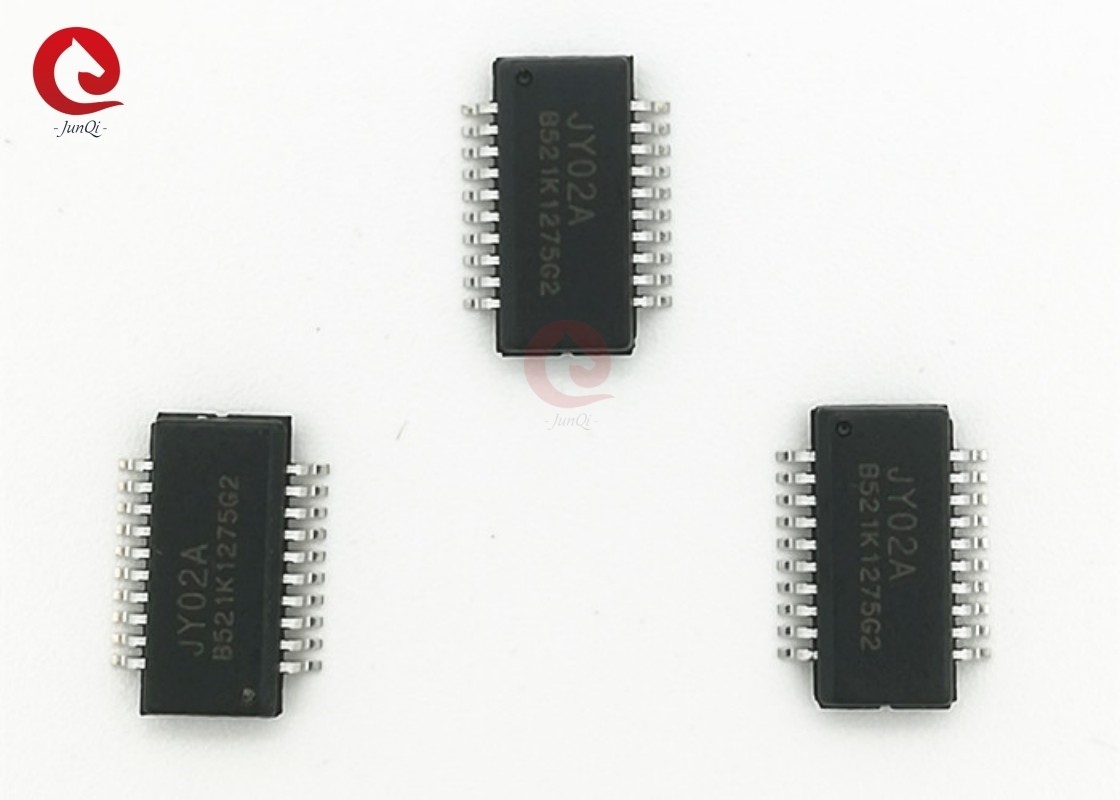

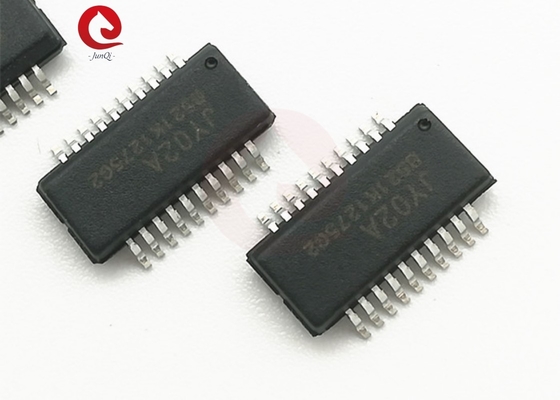

JY02A ブラシレスDCモータードライバーチップ IC BLDC制御チップ専用ホールなし

商品の詳細:

起源の場所:	中国
ブランド名:	JUNQI
証明:	CE, ROHS
モデル番号:	JY02A

お支払配送条件:

最小注文数量:	5PCS
価格:	交渉可能
パッケージの詳細:	PE バッグ + カートン
受渡し時間:	確認される
支払条件:	T/T、PayPal
供給の能力:	1ヶ月あたりにセット1000

詳細製品概要

名前:	BLDC ドライバー制御IC	モデル:	JY02A
制御モード:	SPWM	動作電圧:	4.5~5.5V
速度信号:	そうだ	操作の温度:	-55°C~125°C
適用する:	sensorless BLDCモーター	柔らかい開始:	そうだ
方向制御:	CW/CCW
ハイライト:	ブラシレスDCモータードライバーチップ , JY02A BLDC制御チップ , JY02A DCモータードライバーチップ

JY02A ブラシレスDCモータードライバーチップ IC BLDC制御チップ専用ホールなし

記述:

JY02A DCブラシレスとホールレスセンサー DCブラシレスモーター専用制御チップ

JY02AドライブDCブラシレスとホールレスモーター特殊集成回路は,単純な周辺回路,完璧な機能,小さなサイズ,簡単なデバッグ (ほぼデバッグなし) の特徴を持っています.高い運転効率柔軟な応用と広範な応用

JY02Aは純粋なハードウェアアプリケーションで,エンジニアがプログラムを書くトラブルをなくします.様々なブラシレスとホールレスモータードライブ制御回路はJY02Aに固化されています.アダプティブ・スタート・サーキットなど,電源補償回路,Q値修正回路,電源因子修正回路,相検出回路,双方向操作解読回路,ロックロータ保護回路,後ろの電動力検知回路電流検知・制御回路,電圧検知・保護回路など, 周辺部品の調整が非常に少ないので,様々な直流電源回路をうまく動かすことができます.ブラシなしのホールモーター, JY02Aは,ほとんどのアプリケーションで非常に重要な特定の負荷開始能力を持っています. JY02Aは",Y"と"デルタ"接続を持つ3相ブラシのないDCモーターに適用することができます.

応用分野:

掃きロボット,自動車用水ポンプ,壁掛けのボイラー循環ポンプ,家庭用ブースターポンプ,酸素発電機,様々なファン/吹風機,電気スクリュードライバー,電気カーテン自動ドア液圧油ポンプ高圧空気ポンプ新エネルギー自動車空調圧縮機冷蔵庫直流ブラシなし圧縮機 AGVトロッキー各種線形・円形物流整理機器草刈り機,噴霧機,水中プロペラーなど

JY02A ドライブモードとパラメータ:

1:UH/VH/WH相上駆動 PWM出力,UL/VL/WL相下駆動切り替え信号ハードウェアのコストを削減するための経済的な方法です. 特に高電圧と高功率モータードライバの適用.トップドライブPWM出力モードは, ダウンドライブPWM出力モードよりもより簡単な回路とより高い安定性

2JY02AのPWM周波数は13KHzで,包括的な効率と騒音の比率が高くなり,電力を増やし,消費電力を削減します. 同じ電源でモーターのトルクは20KHzより高い.

JY02Aのパルス

JY02A出力 BLDCモーターの通勤中に1パルス信号 JY02Aは,モーターが回転するときに1つのパルスを生成しないことを意味します. 2ペアポールモーター,それは,その意味

JY02Aは,各パルス6を出力します. モーターラウンド

ピン機能の説明図:
