顧客のための価値を作成するため。完全性および双方にとって好都合。
 |
| 起源の場所: | 中国 |
| ブランド名: | JEUNKEI |
| 証明: | ISO9001,CE |
| モデル番号: | JY4N8M |
| 最小注文数量: | 50pcs （利用できるサンプル） |
|---|---|
| 価格: | USD0.5-USD1/PC |
| パッケージの詳細: | 輸出のための続き |
| 受渡し時間: | 順序の量/Negotiableによって決まりなさい |
| 支払条件: | T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 月に3万個 |

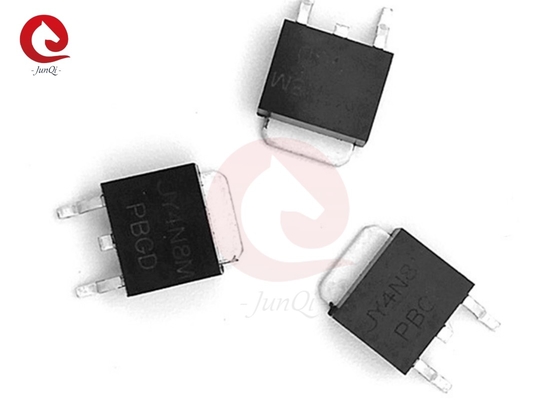

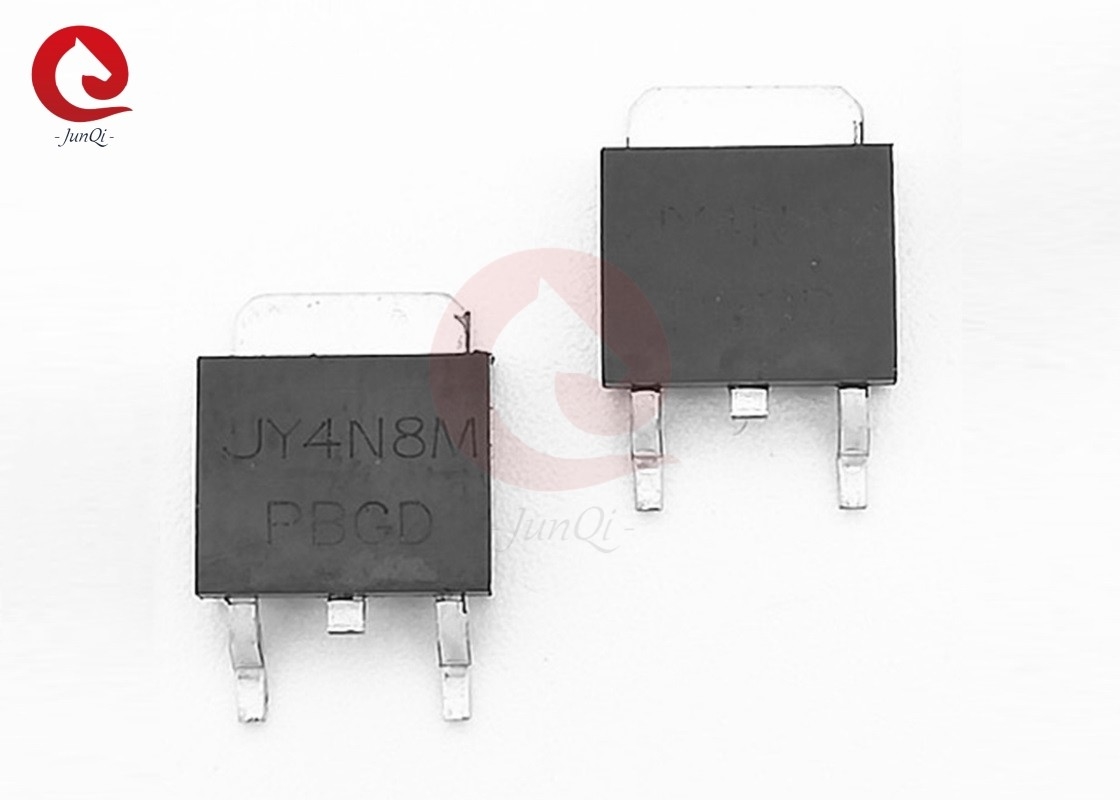

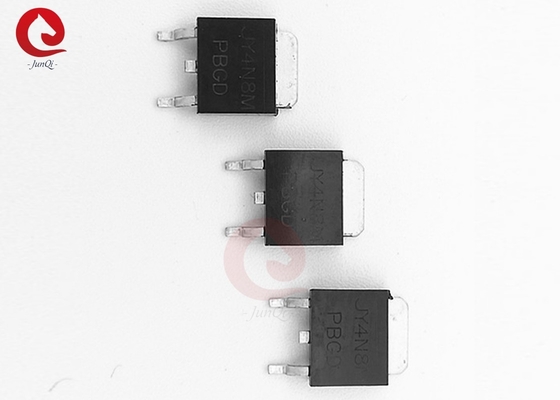

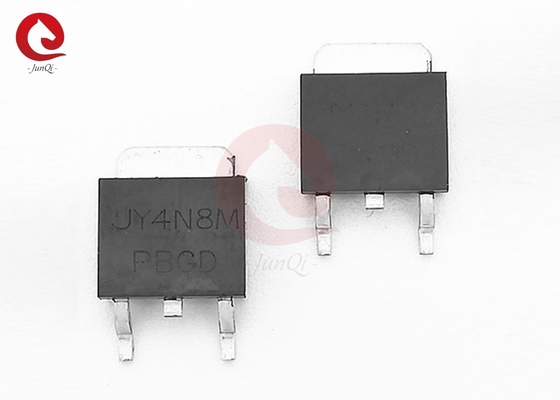

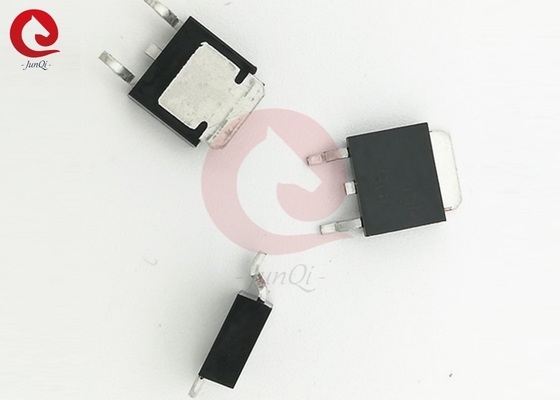

| 名前: | 力MOSFET | モデルNO: | JY4N8M |
|---|---|---|---|
| タイプ: | Nチャネル | 下水管源の電圧: | 40V |
| ゲート源の電圧: | ±20V | 連続的な下水管の流れ: | 80A (Tc=25°C) |
| 脈打った下水管の流れ: | 350A | 最大消費電力: | 80W |
| 逆体回復: | そうだ | ||
| ハイライト: | 80A パワー MOSFET,40V パワー MOSFET |
||
一般説明:
特徴:
JY4N8Mは,高セル密度を達成するために最新の溝処理技術を活用し,低ゲートチャージでオン抵抗を軽減します.この設計は,電源スイッチアプリケーションおよび他のアプリケーションの幅広い種類で使用するために非常に効率的で信頼性の高いデバイスを作る.
応用:
● 40V/80A,RDS (オン) ≤6.5mΩ@VGS=10V
● 快速 に 切り替わり,身体 を 逆 に 回復 する
● 雪崩 の 電圧 と 流れ が 完全 に 特徴づけ られ た
● 熱 の 散乱 を 促進 する 優れた パッケージ
PIN 記述:
絶対最大値 (Tc=25°C) は,別記がない限り)
| シンボル | パラメータ | 制限 | ユニット | |
| VDS | 排水源電圧 | 40 | V | |
| VGS | ゲートソース電圧 | ±20 | V | |
| 私はD | 連続流流 | Tc=25°C | 80 | A について |
| Tc=100°C | 55 | |||
| 私はDM | パルスドレイン電流 | 350 | A について | |
| PD | 最大電力消耗 | 80 | W | |
| TJTSTG | 動作交差点と貯蔵温度範囲 | -55~+175 | °C | |
| RΘJC | 熱抵抗-ケースへの接点 | 1.88 | °C/W | |
| RΘJA | 熱抵抗-環境への接点 | 92 | ||
パッケージの概要:
| シンボル | ミリメートル の 寸法 | 寸法 インチ | ||
| ミン | マックス | ミン | マックス | |
| A について | 2.200 | 2.400 | 0.087 | 0.094 |
| A1 | 0.000 | 0.127 | 0.000 | 0.005 |
| b | 0.660 | 0.860 | 0.026 | 0.034 |
| c | 0.460 | 0.580 | 0.018 | 0.023 |
| D | 6.500 | 6.700 | 0.256 | 0.264 |
| D1 | 5.100 | 5.460 | 0.201 | 0.215 |
| D2 | 0.483タイプ | 0.190 TYP | ||
| E について | 6.000 | 6.2000 | 0.236 | 0.244 |
| e | 2.186 | 2.386 | 0.086 | 0.094 |
| L について | 9.800 | 10.400 | 0.386 | 0.409 |
| L1 | 2.900 TYP | 0.114 TYP | ||
| L2 | 1.400 | 1.700 | 0.055 | 0.067 |
| L3 | 1.600 TYP | 0.063タイプ | ||
| L4 | 0.600 | 1.000 | 0.024 | 0.039 |
| ø | 1.100 | 1.300 | 0.043 | 0.051 |
| Θ | 0° | 8° | 0° | 8° |
| h | 0.000 | 0.300 | 0.000 | 0.012 |
| v | 5.350 TYP | 0.211 TYP | ||
商品の詳細については,メールで直接連絡してください: ivanzhu@junqitrading.com
コンタクトパーソン: Ivanzhu
電話番号: 0086-13961407941
