| 起源の場所: | 中国 |
| ブランド名: | JEUNKEI |
| 証明: | ISO9001,CE |
| モデル番号: | JY213H |
| 最小注文数量: | 50pcs （利用できるサンプル） |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出のための続き |
| 受渡し時間: | 順序の量/Negotiableによって決まりなさい |
| 支払条件: | T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1ヶ月あたりの10000pcs |

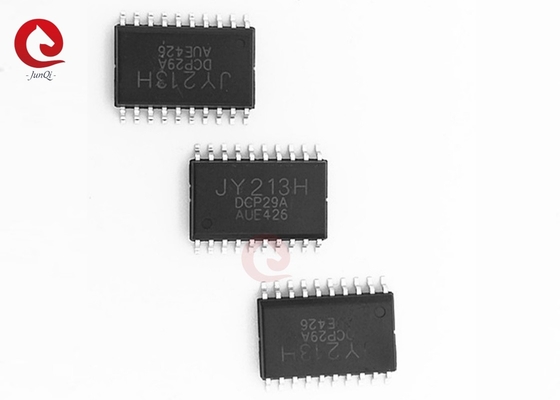

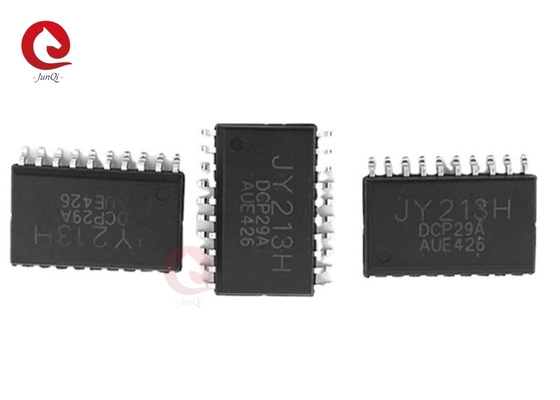

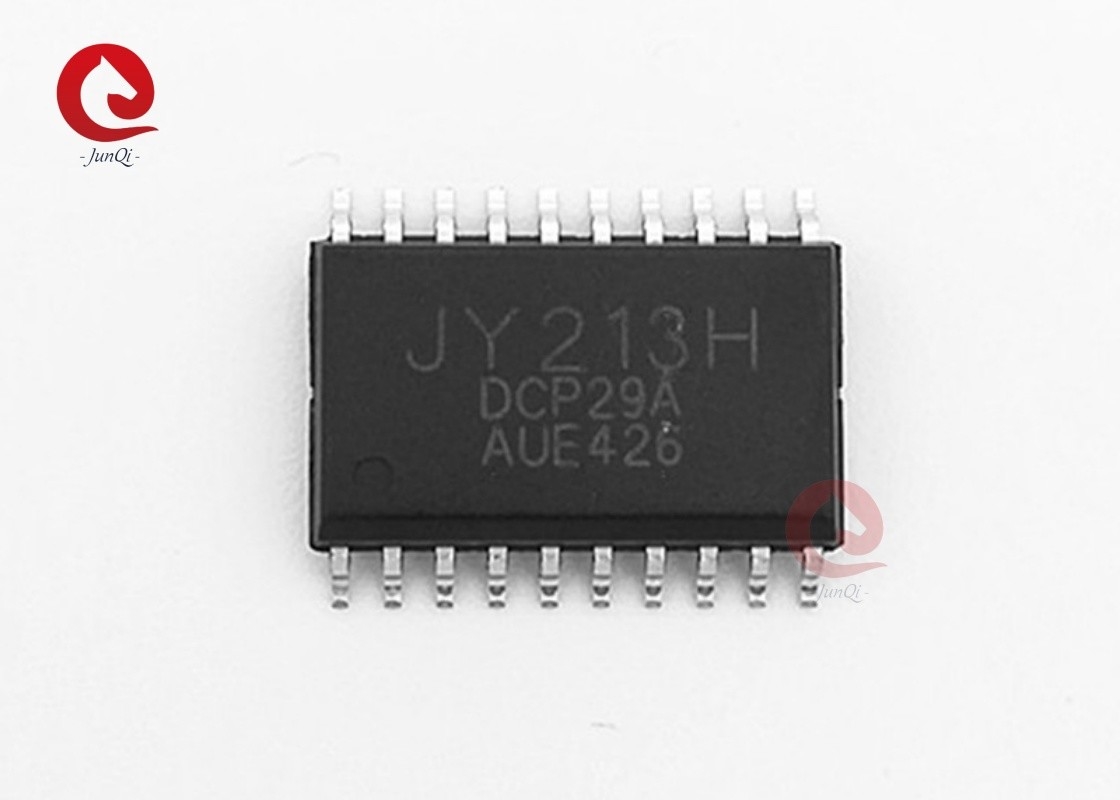

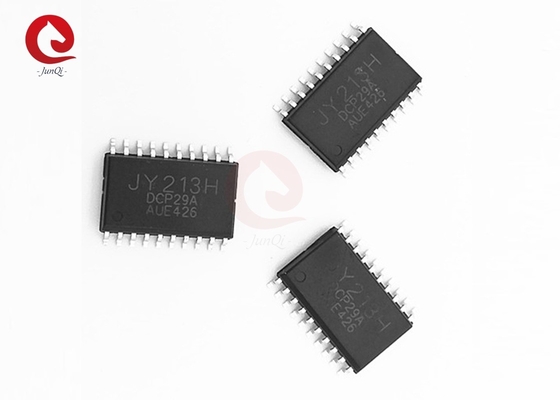

| 名前: | 高速電源MOSFET | モデルNO: | JY213H |
|---|---|---|---|
| パッケージの種類: | SOP20 | チャンネルタイプ: | 半橋の高い側運転手 |
| ドライブ: | 3相半ブリッジゲートまでのドライバー | 格子タイプ: | 高電圧3相ゲートドライバー |
| インプットロジック対応: | 3.3V,5V,15V | 高電圧プロセス: | 600V |
| 組み込み入力フィルター: | そうだ | 適用する: | 3相モーターインバータードライバー |
| ハイライト: | SOP20 BLDC モータードライバー MOSFET,高速BLDCモータードライバー MOSFET,高電圧 BLDC モータードライバー MOSFET |
||
記述:
JY213Hは,3相ゲートドライバのための3つの独立した高低サイド参照出力チャネルを持つ高速電力MOSFETとIGBTドライバです.半ブリッジの故障を防止する内蔵デッドタイム保護とショットスルー保護UVLO回路は,VCCとVBSが指定された限界電圧を下回ると故障を防ぐ.600V高電圧プロセスと共同モードノイズキャンセリング技術により,高dv/dtノイズ条件下で高サイドドライバの安定な動作が保証されます.
特徴:
1. 統合 600V半ブリッジ高サイドドライバー
2ドライバが3相半ブリッジゲートまで
3組み込まれており ダウンタイム制御
4射撃防止
5VCCとVBSの電圧ロックダウン
63.3V,5V,15V入力論理 互換性
7組み込み入力フィルター
8-40°Cから125°Cまでの動作範囲
9音消し回路
応用:
1. 3相モーターインバータードライバ
2エアコン
3洗濯機
ブロック図:
典型的なアプリケーション回路:
注文情報:
| 有効な部分番号 | パッケージの種類 | トップコード |
| JY213H-S | 20PIN,SOP,300ミリ | JY213H-S |
| JY213H-S1 | 24PIN,SOP,300ミリ | JY213H-S1 |
| JY213H-S2 | 28PIN,SOP,300ミリ | JY213H-S2 |
PIN 設定:
PIN 記述:
| ピン名 | 記述 | ピンナンバー | |
| SOP20 | SOP24 | ||
| VCC | ロジックと低側ゲートドライバーの電源電圧 | 1 | 1 |
| V5V | 5V LDO出力 | 2 | |
| HU | 高端ゲートU相ドライバの論理入力 | 2 | 3 |
| HV | 高端ゲートV相ドライバーの論理入力 | 3 | 4 |
| HW | 高端ゲートW相ドライバの論理入力 | 4 | 5 |
| LU | 低側ゲートU相ドライバの論理入力 | 5 | 6 |
| LV | 低側ゲートV相ドライバの論理入力 | 6 | 7 |
| LW | 低側ゲート W相ドライバの論理入力 | 7 | 8 |
| GND | ロジック・グラウンドと低サイド・ゲート・ドライバのグラウンド | 8 | 9 |
| 低い | 低側ゲートドライバーW相出力 | 9 | 10 |
| LOV | 低側ゲートドライバー V相出力 | 10 | 11 |
| LOU | 低側ゲートドライバー W相出力 | 11 | 12 |
| NCで | 接続されていない | 13 | |
| VSW | 高面ドライバ W相浮動電源オフセット電圧 | 12 | 14 |
| どうする? | 高端ドライバー W相ゲートドライバー出力 | 13 | 15 |
| VBW | 高面ドライバー W相浮動電源 | 14 | 16 |
| NCで | 接続されていない | 17 | |
| VSV | 高端ドライバ V相浮動電源 セット電圧 | 15 | 18 |
| HOV | 高端ドライバー V相ゲートドライバー出力 | 16 | 19 |
| VBV | 高面ドライバー W相浮動電源 | 17 | 20 |
| NCで | 接続されていない | 21 | |
| VSU | 高面ドライバー U相浮動電源 オースセット電圧 | 18 | 22 |
| どうする? | 高端ドライバ U相ゲートドライバ出力 | 19 | 23 |
| VBU | 高端ドライバー U相浮動電源 | 20 | 24 |
PIN 記述:
| ピン名 | 記述 | ピンナンバー |
| VCC | ロジックと低側ゲートドライバーの電源電圧 | 1 |
| V5V | 5V LDO出力 | 2 |
| NCで | 接続されていない | 3 |
| SGND | 論理的根拠 | 4 |
| HU | 高端ゲートU相ドライバの論理入力 | 5 |
| HV | 高端ゲートV相ドライバーの論理入力 | 6 |
| HW | 高端ゲートW相ドライバの論理入力 | 7 |
| LU | 低側ゲートU相ドライバの論理入力 | 8 |
| LV | 低側ゲートV相ドライバの論理入力 | 9 |
| LW | 低側ゲート W相ドライバの論理入力 | 10 |
| NCで | 接続されていない | 11 |
| NCで | 接続されていない | 12 |
| PGND | 低側ゲートドライバーの地面 | 13 |
| 低い | 低側ゲートドライバーW相出力 | 14 |
| LOV | 低側ゲートドライバー V相出力 | 15 |
| LOU | 低側ゲートドライバー W相出力 | 16 |
| NCで | 接続されていない | 17 |
| VSW | 高面ドライバ W相浮動電源オフセット電圧 | 18 |
| どうする? | 高端ドライバー W相ゲートドライバー出力 | 19 |
| VBW | 高面ドライバー W相浮動電源 | 20 |
| NCで | 接続されていない | 21 |
| VSV | 高端ドライバ V相浮動電源 セット電圧 | 22 |
| HOV | 高端ドライバー V相ゲートドライバー出力 | 23 |
| VBV | 高面ドライバー W相浮動電源 | 24 |
| NCで | 接続されていない | 25 |
| VSU | 高面ドライバー U相浮動電源 オースセット電圧 | 26 |
| どうする? | 高端ドライバ U相ゲートドライバ出力 | 27 |
| VBU | 高端ドライバー U相浮動電源 | 28 |
パッケージ情報:
