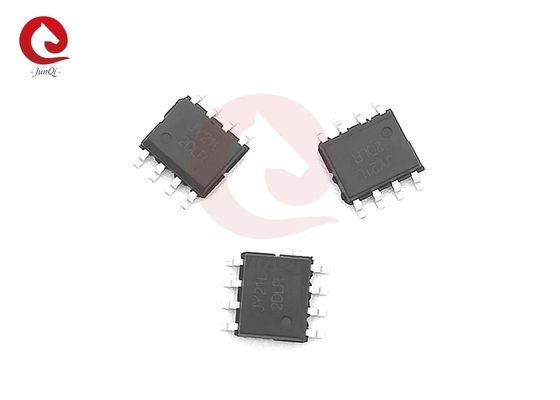

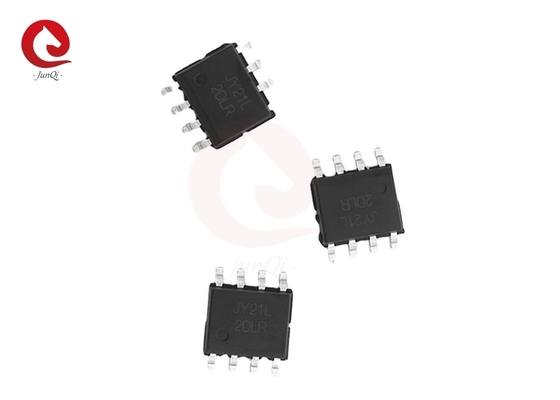

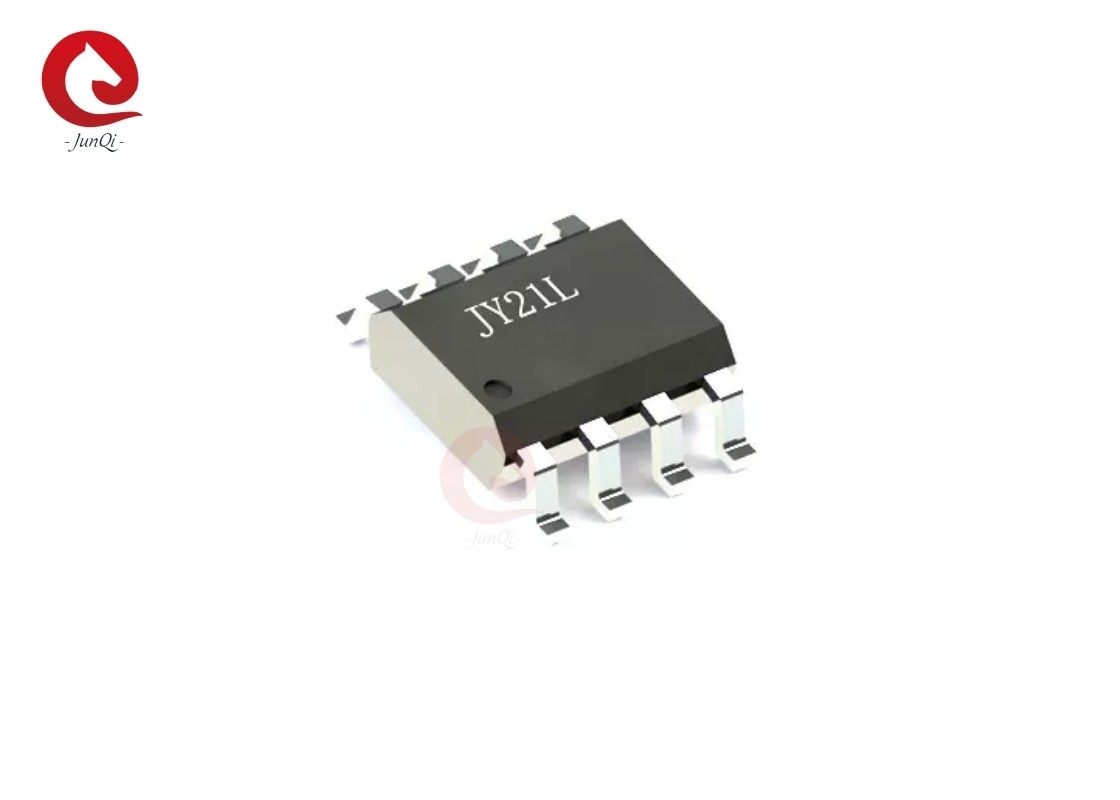

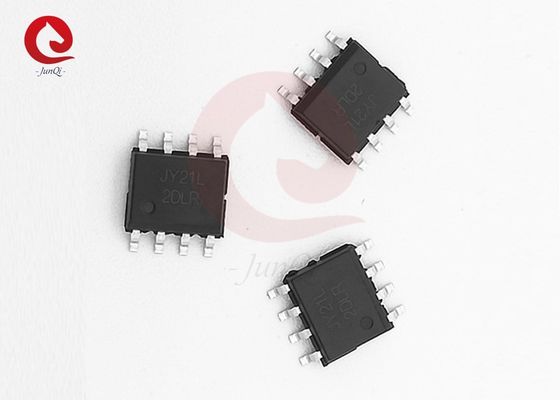

ブラシレス直流モータードライバーIC JY21L SOP-8 代わりに IR2101S プッシュチップを小型および中高性能モータードライバーにすることができます

商品の詳細:

起源の場所:	中国
ブランド名:	JEUNKEI
証明:	ISO9001, CE
モデル番号:	JY21L

お支払配送条件:

最小注文数量:	50pcs （利用できるサンプル）
価格:	USD0.5-USD0.9/PC
パッケージの詳細:	輸出のための続き
受渡し時間:	順序の量/Negotiableによって決まりなさい
支払条件:	T/T、ウェスタン・ユニオン、Paypal
供給の能力:	1ヶ月あたりの10000pcs

詳細製品概要

名前:	制御IC	モデルNO:	JY21L
インストール型:	表面を装着できる	パッケージの仕様:	SOP-8
ゲートドライブ供給の範囲:	5.5V~20V	出力源は/現在の機能を沈める:	450mA/850mA
高い側面の浮遊供給:	-0.3~150V	低い側面および主力供給:	-0.3~25V
ハイライト:	コントロールブラシレスDCモータードライバーIC , SOP-8 ブラシレスDCモータードライバーIC , ブラシなしDCモータードライバー Ic

一般説明
この製品は,P-SUB P-EPI プロセスをベースにした高電圧,高速電力 MOSFET と IGBT ドライバです.浮動チャネルドライバは,最大150Vまで動作する独立して2つのNチャネル電源MOSFETまたはIGBTを運転するために使用できますロジック入力は標準CMOSまたはLSTTL出力,低至3.3Vロジックに対応する.出力ドライバは,最小のドライバ交差伝導のために設計された高パルス電流バッファステージを備えています.高周波アプリケーションでの使用を簡素化するために,伝播遅延がマッチされます..

特徴:
● 3.3V ロジック対応
● +150V まで完全稼働
● ブートストラップ操作に用いられる浮遊チャンネル
● 5.5V から 20V のゲートドライブ供給範囲
●出力ソース/シンク電流能力 450mA/850mA
●すべてのトポロジーを対応する独立論理入力
● -5VマイナスVS能力
● 2 つのチャンネルで一致する伝播遅延

申請
● パワー MOSFET や IGBT ドライバ
● 小型と中型電力のモータードライバー

パッケージとアプリケーション回路:

ピン説明:

ピン番号	ピン名	ピン機能
1	Vcc	下側および主電源
2	HIN	高サイドゲートドライバー出力のための論理入力 (HO)
3	リン	低サイドゲートドライバ出力 (LO) の論理入力
4	COM について	地面
5	LO	低側ゲート駆動出力,LINと相性
6	バランス	高側浮動供給回転またはブートストラップ回帰
7	ホー	HINと相性のある高サイドゲート駆動出力
8	VB について	浮遊供給の上位側

機能ブロック図:

絶対最大格付け:

シンボル	定義	ミーン	マックス	単位
VB について	浮遊供給の上位側	-0だった3	150	V
VS	高位側浮動供給回帰	VB について-20歳	VB について+0だった3
Vホー	側ゲートドライブ出力	VS-0だった3	VB について+0だった3
VCC	下側および主電源	-0だった3	25
VLO	側ゲートドライブ出力	-0だった3	VCC+0だった3
VIN	HIN&LINの論理入力	-0だった3	VCC+0だった3
ESD	HBMモデル	2500	V
機械モデル	200	V
PD	パッケージ電力の分散 @TA について≤25°C	ほら	0.63	W
第3回JA	熱抵抗と環境との交差点	ほら	200	oC/W
TJ	交差点温度	ほら	150	oC
TS	貯蔵温度	-55歳	150
TL について	鉛の温度	ほら	300

SOP-8 パッケージ概要:

DIM	ミリメートル
	ミニ	マックス
A について	1.35	1.75
A1	0.10	0.25
B について	0.35	0.49
C について	0.18	0.25
D	4.80	5.00
E について	3.80	4.00
e	1.27BSC
H	5.80	6.20
h	0.25	0.50
L について	0.40	1.25
Θ	0°	7°
