顧客のための価値を作成するため。完全性および双方にとって好都合。
 |
| 起源の場所: | 中国 |
| ブランド名: | JEUNKEI |
| 証明: | ISO9001,CE |
| モデル番号: | JY213L |
| 最小注文数量: | 50pcs （利用できるサンプル） |
|---|---|
| 価格: | USD0.5-USD1/PC |
| パッケージの詳細: | 輸出のための続き |
| 受渡し時間: | 順序の量/Negotiableによって決まりなさい |
| 支払条件: | T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1000pcs / 日 |

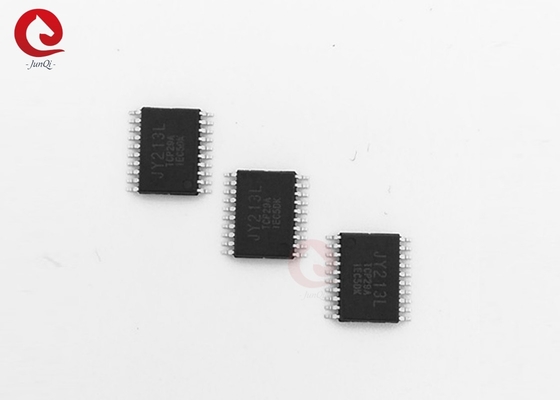

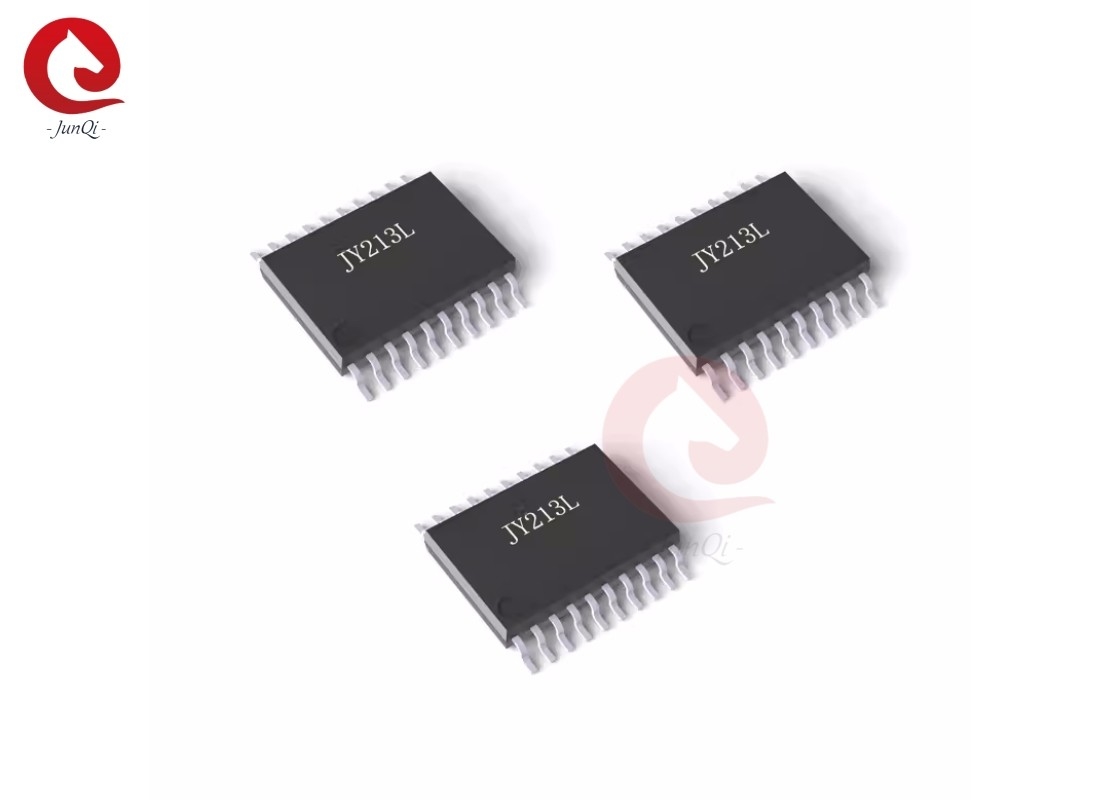

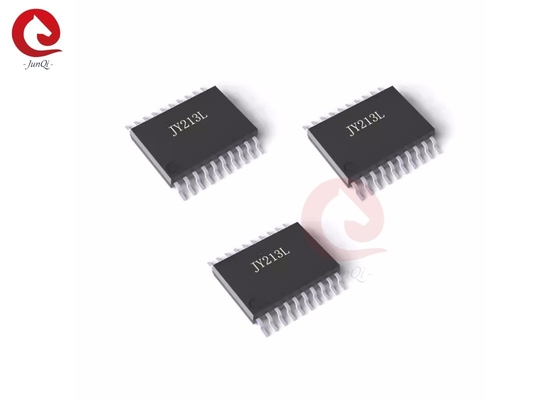

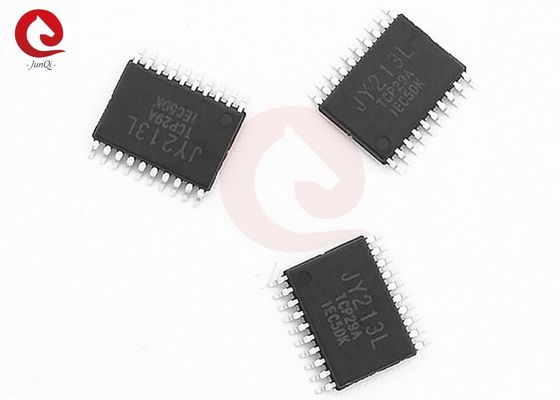

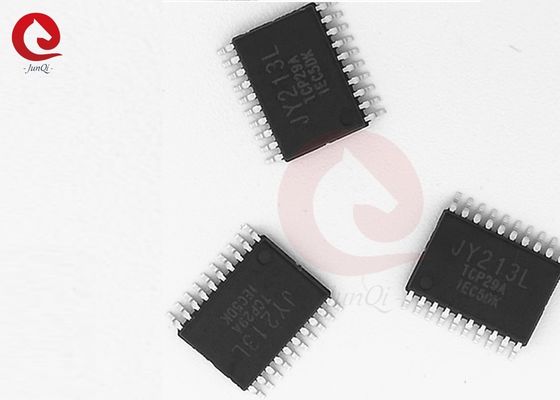

| 名前: | 90V 3相ゲートドライバー | モデルNO: | JY213L |
|---|---|---|---|
| インプットロジック対応: | 3.3Vおよび5V | IO+/IO-: | VCC=15V,VBS=15Vで +1.2A/-2.0A |
| 動作温度範囲: | 40°C~125°C | 小規模なパッケージ: | TSSOP20L/24L 173ミリ |
| 色: | ブラック | 適用する: | 一般用途のインバーター |
| ハイライト: | SSOP-20 ハーフブリッジドライブ,90V 半ブリッジドライブ,3 段階 半橋駆動 |
||
記述:
JY213Lは,電源MOSFETおよびIGBTデバイスのための高速3相ゲートドライバで,3つの独立した高側および低側参照出力チャネルを有する.ダウンタイム保護と射撃通過保護は,半橋の損傷を防ぐUVLO回路は,VCCとVBSが指定された限界電圧を下回ると故障を防ぐ. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage tolerance起動ピン (EN) が付属しているため,待機モードでチップを低静止電流状態に設定して長時間バッテリー寿命を実現できます.
特徴:
• 組み込み 90V 半ブリッジ 高サイドドライバ
• 3相半ブリッジゲートまで駆動可能
• 各上部チャネルに内蔵されたブーツベルトダイオード
• ダウンタイム 保護
• 射撃 防止
• VCC と VBS の電圧ロックダウン 下
VCC と VBS の低電圧 0 〜 5.5V
● 3.3Vと5Vのインプット・ロジック互換性
• 低待機電流のピン (EN) を有効にする
• IO+/IO-: +1.2A/ ¥2.0A VCC=15V,VBS=15Vで
• 内蔵 の 静止 時間
• 一般モード dV/dt 騒音消去回路
負電圧の容量
• 低DI/dtゲートドライブにより騒音抵抗性が向上します
摂氏40〜125°Cの操作範囲
• 小規模なパッケージ
応用:
•E-BIKE/電動動工具 3相モータードライバー
• バッテリー駆動 ミニモーター/マイクロモーター制御
• 一般用途のインバーター
ブロック図:
典型的なアプリケーション回路:
PIN 設定:
PIN 記述:
| ピン名 | 記述 | ピンナンバー | |
| TSSOP20L | TSSOP24L | ||
| HIN1 | 高端ゲートドライバーの論理入力 | 1 | 1 |
| HIN2 | 2 段階 高端ゲートドライバーの論理入力 | 2 | 2 |
| HIN3 | 高端ゲートドライバーの論理入力 | 3 | 3 |
| LIN1 | 低側ゲートドライバーの論理入力 | 4 | 4 |
| LIN2 | 低側ゲートドライバーの論理入力 | 5 | 5 |
| LIN3 | 低側ゲートドライバーの論理入力 | 6 | 6 |
| EN について | 待機モード制御のための論理入力 | - | 7 |
| VCC | ロジックと低側ゲートドライバーの電源電圧 | 7 | 8 |
| COM について | ロジック・グラウンドと低サイド・ゲート・ドライバのグラウンド | 8 | 9 |
| LO3 | 低側ゲートドライバ出力 | 9 | 10 |
| LO2 | 低側ゲートドライバ出力 | 10 | 11 |
| LO1 | 低側ゲートドライバ出力 | 11 | 12 |
| NCで | - | 13 | |
| VS3 | 高面ドライバーの浮動電源のオフセット電圧 | 12 | 14 |
| HO3 | ステージ3 高端ドライバー出力 | 13 | 15 |
| VB3 | 高面ドライバーの浮動供給 | 14 | 16 |
| NCで | 接続されていない | - | 17 |
| VS2 | 2 段階 高端ドライバーの浮動電源オフセット電圧 | 15 | 18 |
| HO2 | 2 段階 高端ドライバ出力 | 16 | 19 |
| VB2 | 2 段階 高端ドライバーの浮動供給 | 17 | 20 |
| NCで | 接続されていない | - | 21 |
| VS1 | 高面ドライバーの浮動電源のオフセット電圧 | 18 | 22 |
| HO1 | ステージ1 高端ドライバー出力 | 19 | 23 |
| VB1 | 高面ドライバーの浮動供給 | 20 | 24 |
パッケージ情報:
