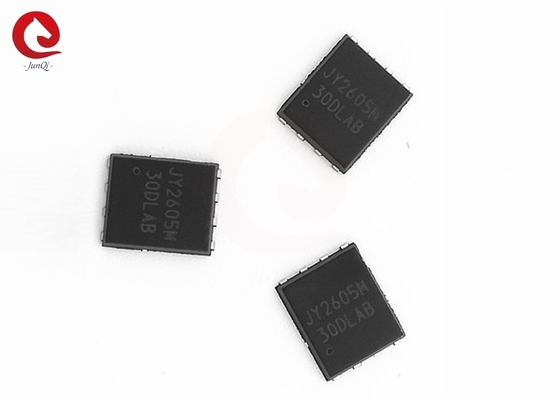

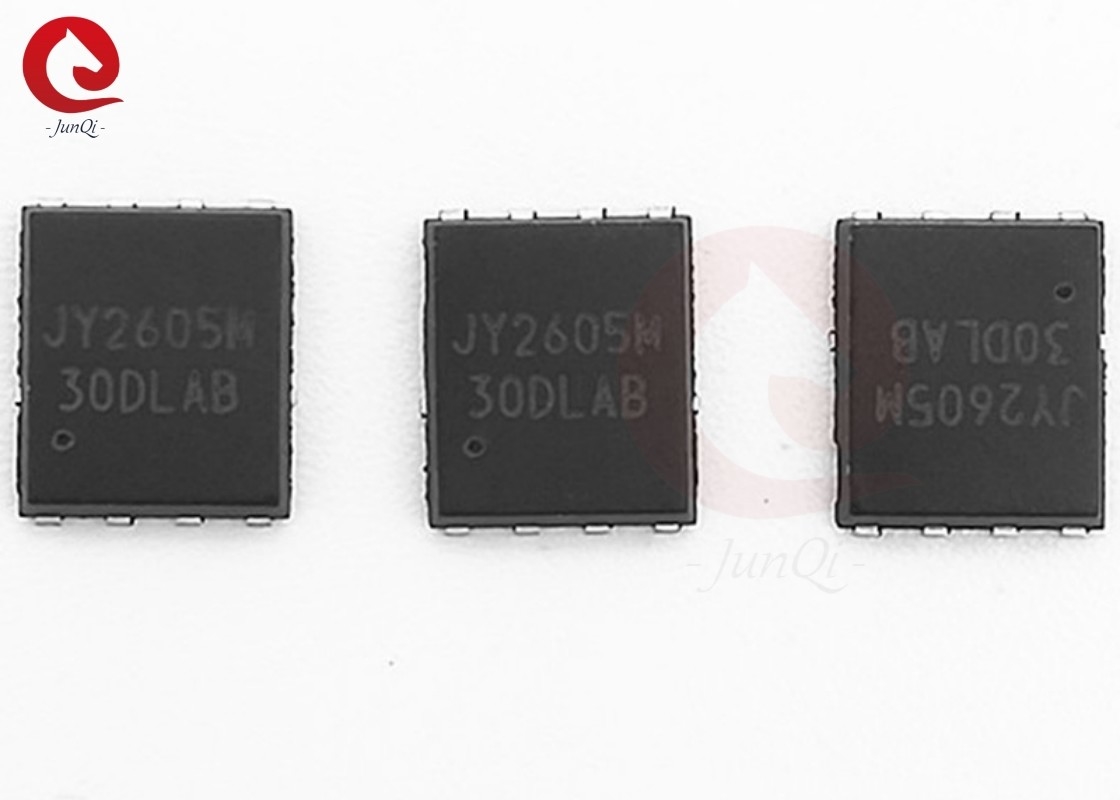

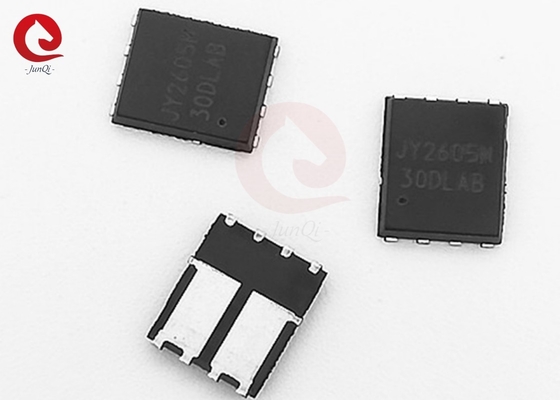

JY2605M 12V-24Vモータードライブシステム用のダブルNチャンネル強化モード電源MOSFET

JY2605M 12V-24Vモータードライブシステム用のダブルNチャンネル強化モード電源MOSFET

  • JY2605M 12V-24Vモータードライブシステム用のダブルNチャンネル強化モード電源MOSFET
  • JY2605M 12V-24Vモータードライブシステム用のダブルNチャンネル強化モード電源MOSFET
  • JY2605M 12V-24Vモータードライブシステム用のダブルNチャンネル強化モード電源MOSFET
  • JY2605M 12V-24Vモータードライブシステム用のダブルNチャンネル強化モード電源MOSFET
JY2605M 12V-24Vモータードライブシステム用のダブルNチャンネル強化モード電源MOSFET
商品の詳細:
起源の場所: 中国
ブランド名: JUYI
証明: ISO9001,CE
モデル番号: JY2605M
お支払配送条件:
最小注文数量: 50pcs (利用できるサンプル)
価格: USD0.5-USD1/PC
パッケージの詳細: 輸出のための続き
受渡し時間: 順序の量/Negotiableによって決まりなさい
支払条件: T/T、ウェスタン・ユニオン、Paypal
供給の能力: 1ヶ月あたりの10000pcs
連絡先
詳細製品概要
名前: Nチャネル増強モード パワー MOSFET モデルNO: JY2605M
タイプ: 双 N チャンネル 下水管源の電圧: 60V
ゲートソース電圧: ±20V 連続的な下水管の流れ: 50A (Ta=25°C)
パルスドレイン電流: 185A 最大消費電力: 65W
Shap: スクエア 色: ブラック
ハイライト:

ダブルチャネル増強モードのパワーモスフェット

,

12V増強モードの電源モスフェット

,

24V増強モード電源モスフェット

一般説明:



この製品は,高細胞密度を達成するために最新の溝処理技術を活用し,低ゲート充電でオン抵抗を軽減します.この設計は,電源スイッチアプリケーションおよび他のアプリケーションの幅広い種類で使用するために非常に効率的で信頼性の高いデバイスを作る.



特徴:



● 60V/50A,RDS (オン) =14mΩ@VGS (標準) =10V (標準)
● 快速 に 切り替わり,身体 を 逆 に 回復 する
● 雪崩 の 電圧 と 流れ が 完全 に 特徴づけ られ た
● 熱 の 散乱 を 促進 する 優れた パッケージ



適用:


● パワー 切り替える アプリケーション
● 同期 矯正
● 12V から 24V の システム の モーター 駆動



PIN 記述:



JY2605M 12V-24Vモータードライブシステム用のダブルNチャンネル強化モード電源MOSFET 0



絶対最大濃度 (Tc=25°C,別記がない限り):



シンボル パラメータ 格付け ユニット
VDS 排水源電圧 60 V
VGS ゲートソース電圧 ±20 V
私はD 連続流流 Tc=25°C 50 A について
Tc=100°C 35
私はDM パルスドレイン電流 185 A について
PD 最大電力消耗 65 W
TJTSTG 動作交差点と貯蔵温度範囲 -55~+175 °C
RΘJC 熱抵抗-ケースへの接点 2.3 °C/W





DFN5*6 パッケージ概要:

JY2605M 12V-24Vモータードライブシステム用のダブルNチャンネル強化モード電源MOSFET 1

シンボル 共通
mm インチ
ミン マックス ミン マックス
A について 1.03 1.17 0.0406 0.0461
b 0.34 0.48 0.0134 0.0189
c 0.203 BSC 0.0080 BSC
D 4.80 5.40 0.1890 0.2126
D1 4.80 5.00 0.1890 0.1969
D2 4.11 4.31 0.1620 0.1700
D3 1.60 1.80 0.0629 0.0708
E について 5.95 6.15 0.2343 0.2421
E1 5.65 5.85 0.2224 0.2303
E2 3.30 3.50 0.1300 0.1378
E3 1.70 / 0.0630 /
e 1.27 BSC 0.05 BSC
L について 0.05 0.25 0.0019 0.0098
L1 0.38 0.50 0.0150 0.0197
L2 0.38 0.50 0.0150 0.0197
i / 0.18 / 0.0070
k 0.5 0.7 0.0197 0.0276



商品の詳細については,メールで私たちと連絡してください: ivanzhu@junqitrading.com
