顧客のための価値を作成するため。完全性および双方にとって好都合。
 |
| 起源の場所: | 中国 |
| ブランド名: | juyi |
| 証明: | ISO9001,CE |
| モデル番号: | JY8N5M |
| 最小注文数量: | 50pcs （利用できるサンプル） |
|---|---|
| 価格: | USD0.5-USD1/PC |
| パッケージの詳細: | 輸出のための続き |
| 受渡し時間: | 順序の量/Negotiableによって決まりなさい |
| 支払条件: | T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1ヶ月あたりの10000pcs |

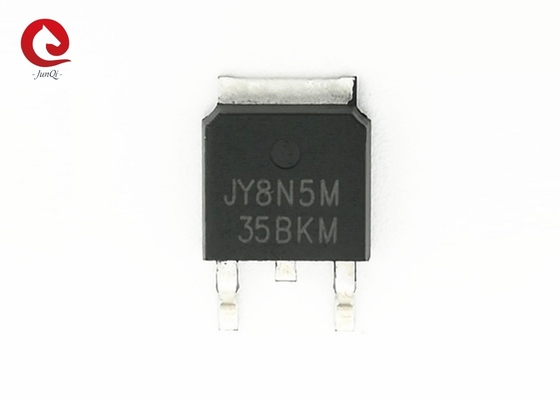

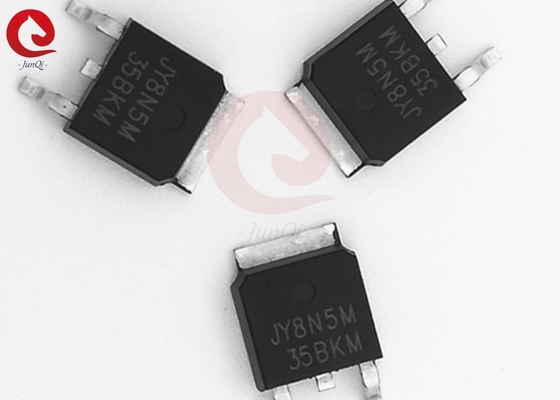

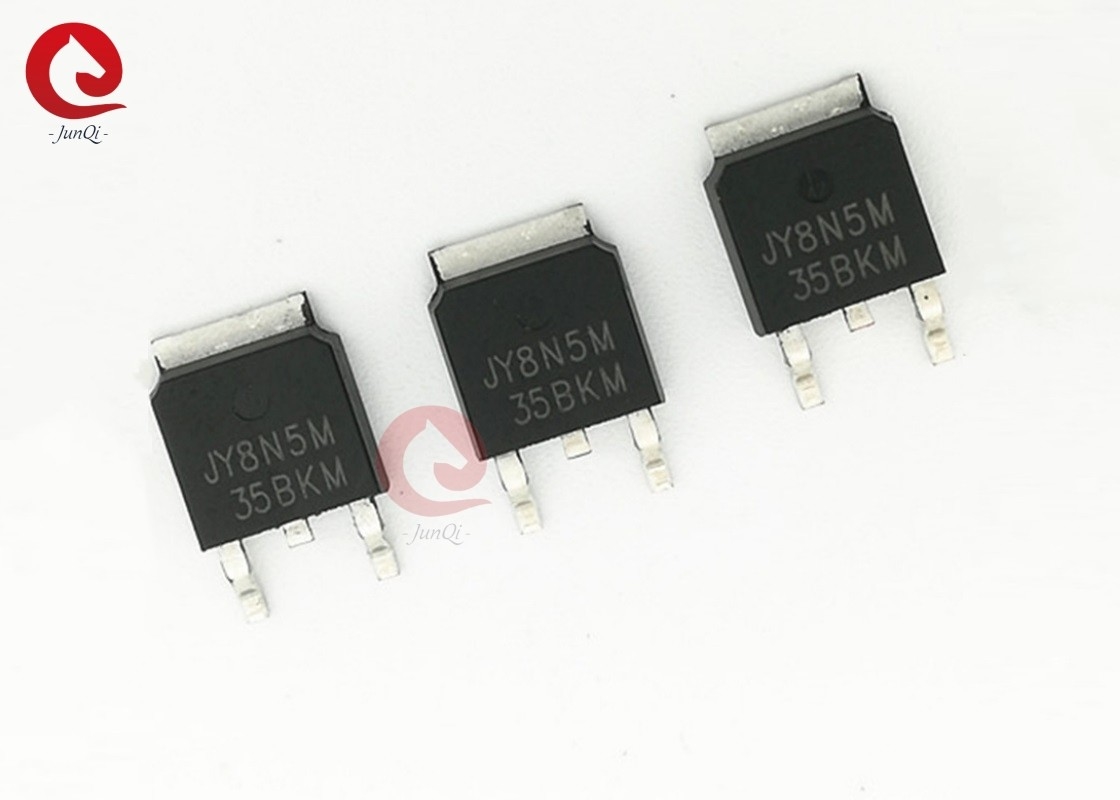

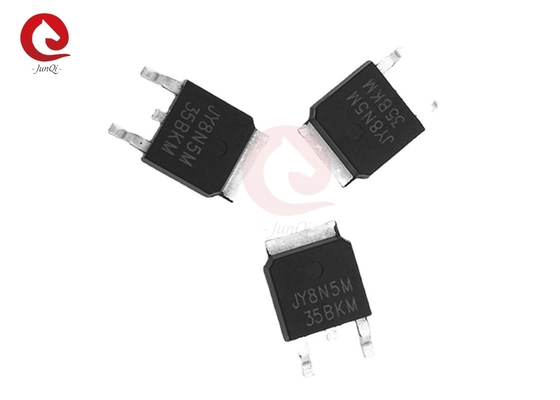

| 名前: | Nチャネル増強モード パワー MOSFET | モデルNO: | JY8N5M |
|---|---|---|---|
| タイプ: | Nチャネル | 下水管源の電圧: | 500V |
| ゲート源の電圧: | ±30V | 連続流流: | 8A (Tc=25°C) |
| 脈打った下水管の流れ: | 30A | 最高の電力損失: | 80W |
| 色: | ブラック | ||
| ハイライト: | 高電源増強モード電源モスフェット,500V 4A増強モードの電源モスフェット,増強モード電源 mosfet 500V 4A |
||
一般説明:
この製品は高度な平面処理技術を使用して,高い細胞密度を達成し,重複性のある高い雪崩評価でオン抵抗を軽減します.この設計は,非常に効率的で信頼性の高い
電力切換アプリケーションや様々な他のアプリケーションで使用するための装置です.
特徴:
● 500V/8A,RDS (オン) =0.75Ω@VGS=10V (典型的な)
● 速やかに切り替え,身体を逆方向に回復
● 熱 の 散乱 を 促進 する 優れた パッケージ
応用:
● 照明
● 高効率 の スイッチ モード 電源
PIN 記述:
絶対最大濃度 (Tc=25°C,別記がない限り):
| シンボル | パラメータ | 格付け | ユニット | |
| VDS | 排水源電圧 | 40 | V | |
| VGS | ゲートソース電圧 | ±30 | V | |
| 私はD | 連続流流 | Tc=25°C | 8 | A について |
| Tc=100°C | 4.8 | |||
| 私はDM | パルスドレイン電流 | 30 | A について | |
| PD | 最大電力消耗 | 80 | W | |
| TJTSTG | 動作交差点と貯蔵温度範囲 | -55~+150 | °C | |
| RΘJC | 熱抵抗-ケースへの接点 | 1.56 | °C/W | |
TO-252 パッケージ概要:
| シンボル | ミリメートル の 寸法 | 寸法 インチ | ||
| ミン | マックス | ミン | マックス | |
| A について | 2.200 | 2.400 | 0.087 | 0.094 |
| A1 | 0.000 | 0.127 | 0.000 | 0.005 |
| b | 0.660 | 0.860 | 0.026 | 0.034 |
| c | 0.460 | 0.580 | 0.018 | 0.023 |
| D | 6.500 | 6.700 | 0.256 | 0.264 |
| D1 | 5.100 | 5.460 | 0.201 | 0.215 |
| D2 | 0.483タイプ | 0.190 TYP | ||
| E について | 6.000 | 6.2000 | 0.236 | 0.244 |
| e | 2.186 | 2.386 | 0.086 | 0.094 |
| L について | 9.800 | 10.400 | 0.386 | 0.409 |
| L1 | 2.900 TYP | 0.114 TYP | ||
| L2 | 1.400 | 1.700 | 0.055 | 0.067 |
| L3 | 1.600 TYP | 0.063タイプ | ||
| L4 | 0.600 | 1.000 | 0.024 | 0.039 |
| ø | 1.100 | 1.300 | 0.043 | 0.051 |
| Θ | 0° | 8° | 0° | 8° |
| h | 0.000 | 0.300 | 0.000 | 0.012 |
| v | 5.350 TYP | 0.211 TYP | ||
