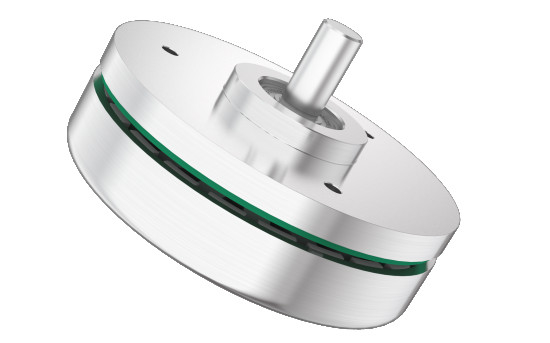

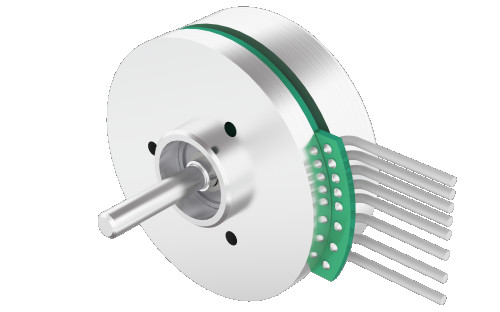

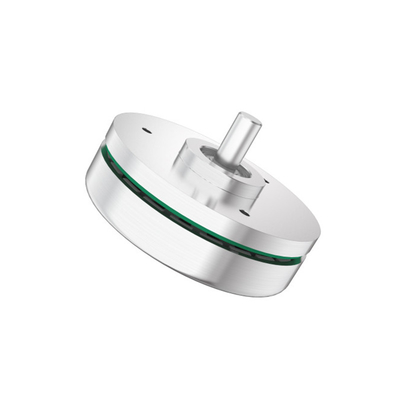

24V 5000RPMの外の回転子BLDCモーター0.05Nmは高速Dcモーターにトルクを与える

24V 5000RPMの外の回転子BLDCモーター0.05Nmは高速Dcモーターにトルクを与える

  • 24V 5000RPMの外の回転子BLDCモーター0.05Nmは高速Dcモーターにトルクを与える
  • 24V 5000RPMの外の回転子BLDCモーター0.05Nmは高速Dcモーターにトルクを与える
  • 24V 5000RPMの外の回転子BLDCモーター0.05Nmは高速Dcモーターにトルクを与える
  • 24V 5000RPMの外の回転子BLDCモーター0.05Nmは高速Dcモーターにトルクを与える
24V 5000RPMの外の回転子BLDCモーター0.05Nmは高速Dcモーターにトルクを与える
商品の詳細:
起源の場所: 常州、中国
ブランド名: Junqi
証明: CE, RoHs, REACH
モデル番号: JQ45BLW18
お支払配送条件:
最小注文数量: 10pcs
価格: 交渉可能
パッケージの詳細: CTN
受渡し時間: 4weeksは後支払(順序の基盤)を得る、
支払条件: T/T、ウェスタン・ユニオン、Paypal
供給の能力: 10000set/month
連絡先
詳細製品概要
タイプ: ブラシレスDcモーター モデル番号: JQ45BLW18
フレーム サイズ: 45MM 巻くタイプ:
評価されるトルク: 0.05Nm ポーランド人の数: 16
フェーズ数: 3 評価される電圧: 24VDC
ボディ長さ: 18mm 定格速度: 5000rpm
使用法: 産業 形: 円形
ハイライト:

5000RPM外の回転子BLDCモーター

,

24V外の回転子BLDCモーター

,

高速ブラシレスDcモーター

24V 5000RPMの外の回転子BLDCモーターJQ45BLW18-24V 0.05Nmは高速Dcモーターにトルクを与える

外の回転子の構造はまた従来のBLDCモーター設計上の複数の性能の改善を提供する。これらの利点の最も顕著の回転子のサイズとしなければならない。回転子の中に存在する固定子のために平らなBLDCモーターの回転子は慣習的なBLDCモーターのそれより大きくなければならない。より大きい回転子はトルクの生産により大きいレバー腕を提供するより大きい空隙を意味する。これは外的な回転子モーターが慣習的な、内部回転子の同等よりより多くのトルクを作り出すことができることを意味する。全面的でより小さいモーター サイズとこのより高いトルクの生産を結合すれば、結果は無比の出力密度である。

速い細部:

モデル

フレーム

サイズ

評価される

W)

ボディ

長さ

(mm)

評価される

電圧

(VDC)

評価される

トルク

(Nm)

評価される

現在

(a)

評価される

速度

(RPM)

JQ45BLW18-24V 45mm 30 18mm 24V 0.05 1.61 5000rpm
JQ45BLW21-24V 45mm 50 21mm 24V 0.084 2.55 5260rpm
JQ45BLW27-24V 45mm 70 27mm 24V 0.13 3.51 4840rpm

特徴:

1. 広い速度範囲、滑らかなトルクの出力

2.Excellent速度の安定性

3. 密集した、高い発電

4. 高性能および省エネ。

概要の指定:

項目 指定
巻くタイプ 星形接続
ホール効果素子角度 120度の電気角度
放射状の演劇 0.02mm@450g
軸演劇 0.14mm@450g
Max.Radial力 20N (フランジからの10mm)
Max.Axial力 10N
絶縁耐力 600VAC/1S
絶縁抵抗 100MΩ、500VDC
周囲温度 -20℃~+50℃
絶縁材のクラス クラスB

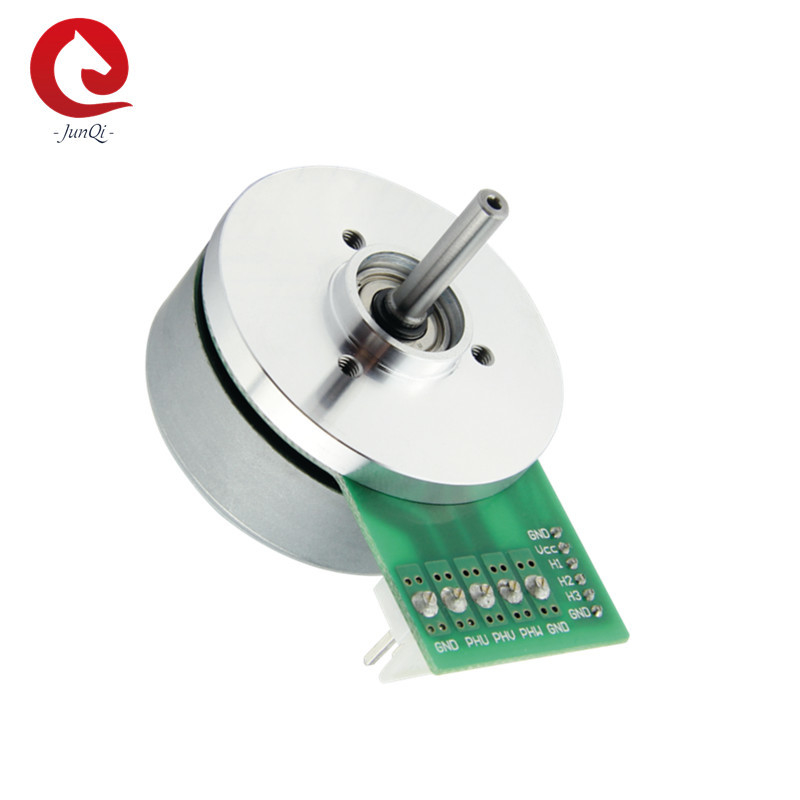

電気関係:

Pinいいえ。 コネクター 機能
Pin 1/Pin 6 JST B6B-PH-K-S GNDホール
Pin 2 Vccホール+5Vdc
Pin 3 ホールU
Pin 4 ホールV
Pin 5 ホールW
Pin 2 JST B5P-VH 段階U
Pin 3 段階V
Pin 4 段階W
Pin 1/Pin 5 GND

Electriclの指定:

項目 単位 JQ45BLW18-24V JQ45BLW21-24V JQ45BLW27-24V
棒の数 16 16 16
段階の数 3 3 3
評価される電圧 VDC 24 24 24
評価されるトルク mN.m 50 84 130
連続的な停止のトルク mN.m 60 100 156
定格速度 RPM 5000 5260 4840
評価される力 W 30 50 70
ピーク トルク mN.m 150 250 390
ピーク電流 4.3 7.4 11
ライン・ツー・ライン抵抗 ohms@20の℃ 1.42 0.72 0.56
ライン・ツー・ライン インダクタンス mH 0.59 0.33 0.27
トルクの定数 mN.m/A 35.2 34.4 37.1
背部EMF Vrms/KRPM 2.61 2.55 2.75
回転子の慣性 g.cm2 100 135 180
モーター長さ mm 18 21.6 27
重量 g 80 120 150

**ノート:モーターはカスタマイズされた要求と&manufactured設計することができる!!

機械サイズ:

24V 5000RPMの外の回転子BLDCモーター0.05Nmは高速Dcモーターにトルクを与える 0


FAQ:

Q:どの位調達期間は順序であるか。

:調達期間:4週後沈殿物を受け取るため

Q:あなたの貿易保証は何であるか。

:100%の製品品質の保護。

100%のプロダクト時間通りの輸送の保護。

あなたのカバーされた量のための100%の支払の保護。

Q:Moqは何であるか。

:5PCS.小さい順序の歓迎。

Q:カスタマイズされたプロダクトを作るか。

:はい、私達はITを受け入れる。

Q:約販売Seriveの後でか。

:販売サービス24/7.の後。

Q:私は何をあなたのプロダクトに満足しなければするべきであるか。

:質に欠陥があれば、私達はあなたのためによい1つを交換してもいい。

通常、この問題はまれである。

Q:支払の言葉は何であるか。

:T/TおよびPaypalは、連絡する細部については私達にもっと使用される

Q:あなたのプロダクトの質レベルは何であるか。

:私達は良質を、低質を作り出すことを断る作り出す。

プロダクトpictue:

平らなブラシレスdcモーターの特定の外的な回転子の設計は容積の比率に、それらを非常に軽く、密集した保っている間これらのプロダクトに例外的な力を与える。高頻度の棒のおかげで低速で、これらの平らで高いトルクdcモーター非常によい制御をまた提供する。JUNQI平らなBLDCモーター範囲は20から90mmまで直径および14から40mmまで長さを提供する。
