| 起源の場所: | 常州、中国 |
| ブランド名: | Junqi |
| 証明: | CE, RoHs, REACH |
| モデル番号: | JQ42RBL/42JMG50K |
| 最小注文数量: | 5PCS |
|---|---|
| 価格: | USD40-90/PC Negotiable |
| パッケージの詳細: | CTN |
| 受渡し時間: | 4weeksは後支払（順序の基盤）を得る、 |
| 支払条件: | T / T、ウエスタンユニオン、ペイパル |
| 供給の能力: | 10000set/month |
| タイプ: | 惑星の変速機ブラシレスDcモーター | モデル番号: | JQ42RBL/42JMG50K |
|---|---|---|---|
| フレームサイズ: | 42mm | 巻くタイプ: | 星 |
| 定格トルク: | 0.5N・m～5N・m | ポールの数: | 8 |
| 段階の数: | 3 | 定格電圧: | 24VDC |
| 定格速度: | 7.1～1099rpm | 使用法: | ボート、自動車、電動自転車、扇風機、家電、産業用オートマチック |
| 形: | ラウンド | ||
| ハイライト: | 24vギヤ減少モーター,42JMG50K,5.0N.mギヤ減少モーター |
||

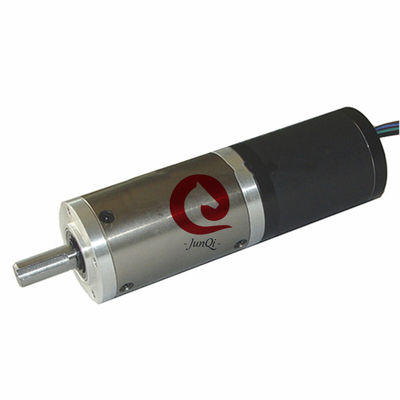

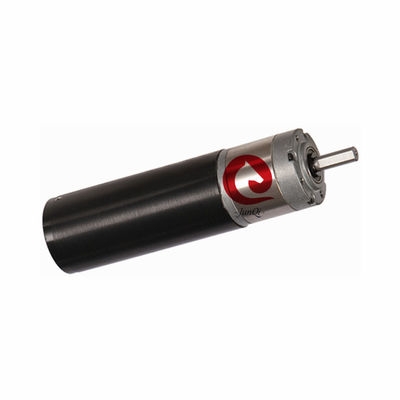

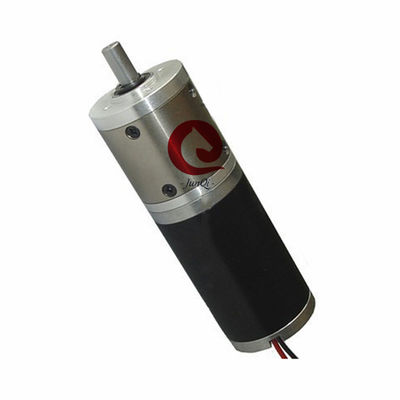

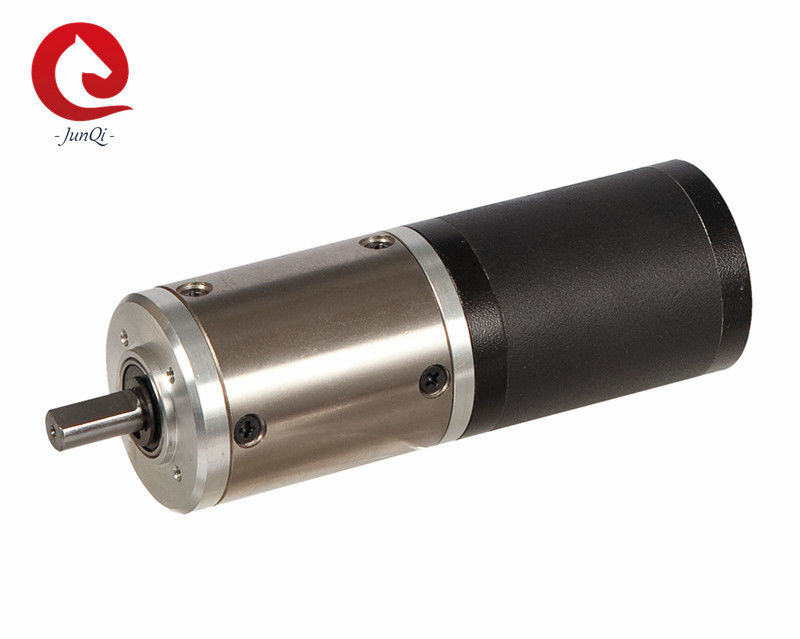

ダイア 42mm 惑星ギアボックス,ノーマルトルク0.5N.m~5.0N.m 24VDC 4000RPM JQ42RBL/42JMG50K減速モーター
特徴:
高効率で低騒音
耐久性があり 寿命も長い
DIYや機械作業に適しています
ワイヤ図:
| タイプ | 色 | 機能 |
|
UL1007 AWG26 |
青い | Vcc |
| 黄色 | ほら | |
| 茶色 | Hb | |
| 赤色 | Hc | |
| 緑色 | GND | |
|
UL1007 AWG22 |
赤色 | ステージU |
| 茶色 | 第5段階 | |
| ブラック | ステージW |
運転エンジンの仕様:
| ポイント | ユニット | JQ42RBL30-2455 試験終了後 試験終了 | JQ42RBL60-2454 について |
| ポール数 | 8 | 8 | |
| 段階数 | 3 | 3 | |
| 定位電圧 | VDC | 24 | 24 |
| 負荷なしの速度 | rpm | 5500 | 5400 |
| 定速 | rpm | 4000 | 4200 |
| 定数トルク | mN.m | 20 | 56 |
| 定数電源 | W | 8.4 | 25 |
| ピークトルク | mN.m | 60 | 170 |
| ピーク電流 | A について | 1.7 | 4.4 |
| ライン対ライン抵抗 | オーム@20°C | 5.9 | 1.6 |
| 線対線誘導力 | mH | 5.1 | 1.94 |
**注:上記標準モーターです! 私たちは設計され,カスタマイズされた要求で製造することができます!
メカニカルサイズ:
ブラシなしDCギアモーターの技術データ:
JQ42RBL30-2445 ギアモーターデータ
| 減量比 | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| 車両列車数 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| ギアボックスの長さ ((L) | mm | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 | 66.3 | 66.3 | 66.3 |
| 負荷なしの速度 | rpm | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9.7 |
| 定速 | rpm | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9.0 | 7.1 |
| 定数トルク | N.m | 0.07 | 0.09 | 0.24 | 0.31 | 0.39 | 0.82 | 1.0 | 1.3 | 1.7 | 2.8 | 3.5 | 4.5 | 5 | 5 |
|
最大.許容される負荷 短時間で |
N.m | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
JQ33RBL80-2490 ギアモーターデータ
| 減量比 | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| 車両列車数 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| ギアボックスの長さ ((L) | mm | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 |
| 負荷なしの速度 | rpm | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| 定速 | rpm | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| 定数トルク | N.m | 0.19 | 0.25 | 0.68 | 0.86 | 1.1 | 2.3 | 2.9 | 3.7 | 4.7 | 5 |
|
最大.許容される負荷 短時間で |
N.m | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
追加サービスも提供できます
このモーターがあなたの要求に合わない場合は,私達に連絡してください,私たちはカスタマイズされたシャフト / 巻き込み / 装着フレンズ / ケーブル / コンネクタを作ることができます.あなたのアプリケーションの正確なニーズに合うモーターを設計するために,あなたのチームと肩を並べて働くエンジニアリングとサポートは 内部で行われます
アクセサリーサービス:ブレーキ,コネクタ,エンコーダー
カスタマイズされたデザイン: カスタマイズされた巻き込み, カスタマイズされたフレンズ, カスタマイズされたシャフト....
FAQ:
Q:注文のリード時間はどのくらいですか?
A: 納期: 預金を受け取ってから4週間後
Q:あなたの取引保証は?
A:100%の製品品質保護
100%の商品を タイムリーに 送料保護する
保証金に対する100%の支払い保護です
Q: MOQ は?
A: 5PCS. 小規模な注文は歓迎します.
Q: オーダーメイド製品を作っていますか?
A:はい,私たちはそれを受け入れる.
Q: 販売後について?
A: 営業後のサービス 24時間 7日
Q:あなたの製品の品質レベルは?
A:私たちは高品質の製品を作りますが 低品質の製品を作ることを拒否します
NEMA17 BLDC 肺動脈ギアボックス モーター:
