起源の場所: | 常州、中国 |
ブランド名: | Junqi |
証明: | CE, RoHs, REACH |
モデル番号: | JQ57RBLシリーズBLDCモーター |
最小注文数量: | 5PCS |
---|---|
価格: | USD20-60/PC Negotiable |
パッケージの詳細: | CTN |
受渡し時間: | 4weeksは後支払(順序の基盤)を得る、 |
支払条件: | T / T、ウエスタンユニオン、ペイパル |
供給の能力: | 10000set/month |
タイプ: | ブラシレスdcモーター | モデル番号: | JQ57RBL01、JQ57RBL02、JQ57RBL03、JQ57RBL04 |
---|---|---|---|
フレーム サイズ: | 57mm | 巻くタイプ: | デルタ |
評価されるトルク: | 0.11N.m/0.22N.m/0.33N.m/0.44N.m | ポーランド人の数: | 4 |
段階の数: | 3 | 評価される電圧: | 36VDC |
ボディ長さ: | 53.6mm/73.6mm/93.6mm/113.6mm | 定格速度: | 4000rpm |
使用法: | 自動車 | 形: | 円形 |
ハイライト: | 57mmブラシレスDCの電動機,4000RPM bldcブラシレスdcモーター,0.44N.mブラシレスDCの電動機 |

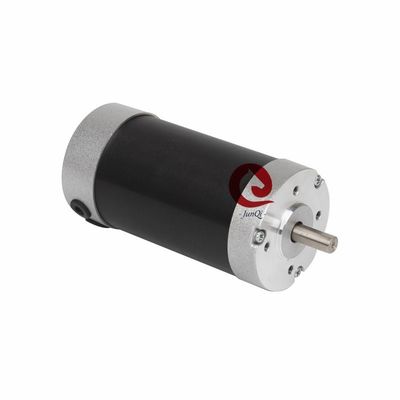

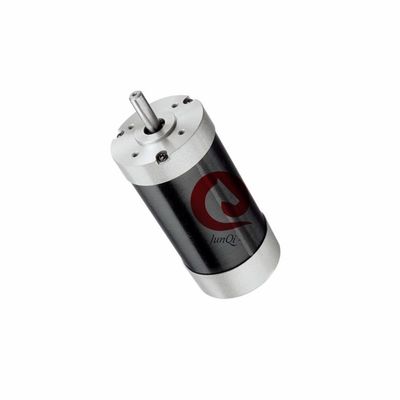

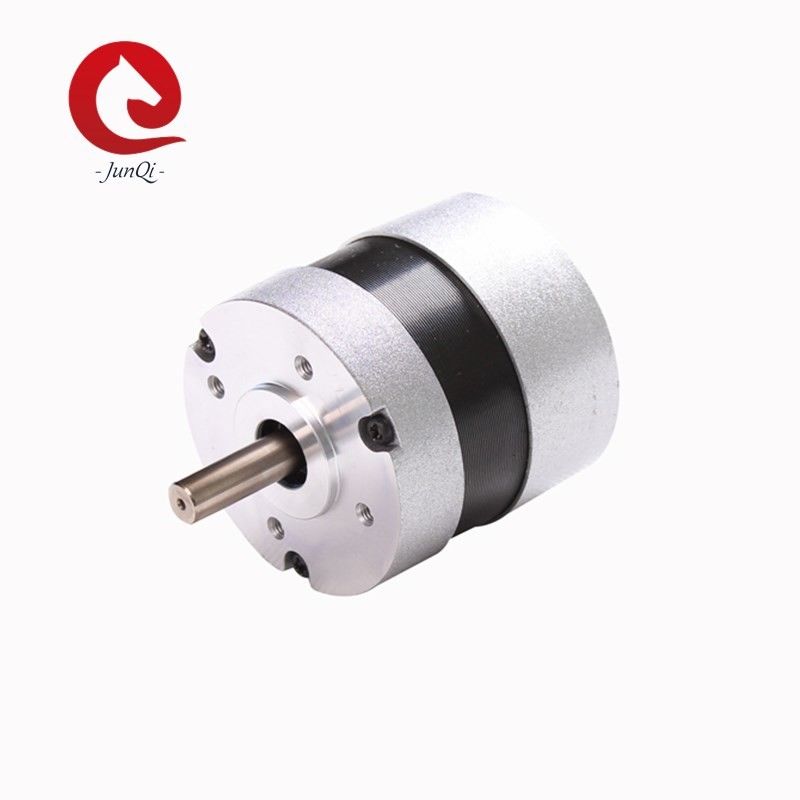

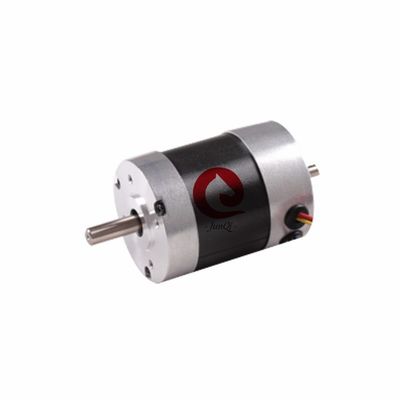

NEMA23 57mm BLDCモーター、JQ57RBLシリーズ36VDCの4000RPM最高のトルク0.528N.mブラシレスdcモーター
BLDCは利点によってが損失熱そしてより小さい空隙のよりよい消滅に対より有効なトルクの生産の結果Slotless DCモーターあるモーターに細長い穴をつけた。
速い細部:
モデル |
フレーム サイズ |
評価される 力 W) |
ボディ 長さ (mm) |
評価される 電圧 (VDC) |
評価される トルク (Nm) |
評価される 現在 (a) |
評価される 速度 (RPM) |
JQ57RBL01 | 57mm | 46 | 53.6 | 36 | 0.11 |
1.8 |
4000 |
JQ57RBL02 | 57mm | 99 | 73.6 | 36 | 0.22 | 3.7 | 4000 |
JQ57RBL03 | 57mm | 138 | 93.6 | 36 | 0.33 | 5.2 | 4000 |
JQ57RBL04 | 57mm | 184 | 113.6 | 36 | 0.44 | 3.66 | 4000 |
特徴:
1. 広い速度範囲、滑らかなトルクの出力
2. 優秀な速度の安定性
3. 小さく、高い発電
4. 高性能および省エネ。
概要の指定:
項目 | 指定 |
巻くタイプ | 三角結線 |
ホール効果素子角度 | 120度の電気角度 |
放射状の演劇 | 0.025mm@460g |
軸演劇 | 0.025mm@4000g |
Max.Radial力 | 75N (フランジからの20mm) |
Max.Axial力 | 15N |
絶縁耐力 | 600VAC/1S |
絶縁抵抗 | 100MΩ、500VDC |
周囲温度 | -20℃~+50℃ |
絶縁材のクラス | クラスB |
電気関係:
タイプ | 色 | 機能 |
UL1061 AWG28 |
赤い | Vcc |
青 | U (Hu) | |
緑 | V (Hv) | |
白い | W (Hw) | |
黒い | GND | |
UL1061 AWG24 |
黄色 | 段階U |
赤い | 段階V | |
黒い | 段階W |
Electriclの指定:
項目 | 単位 | JQ57RBL01 | JQ57RBL02 | JQ57RBL03 | JQ57RBL04 |
棒の数 | 4 | 4 | 4 | 4 | |
段階の数 | 3 | 3 | 3 | 3 | |
評価される電圧 | VDC | 36 | 36 | 36 | 36 |
評価されるトルク | N.m | 0.11 | 0.22 | 0.33 | 0.44 |
連続的 停止のトルク |
N.m | 0.132 | 0.264 | 0.396 | 0.528 |
定格速度 | RPM | 4000 | 4000 | 4000 | 4000 |
評価される力 | W | 46 | 99 | 138 | 184 |
ピーク トルク | N.m | 0.39 | 0.7 | 1.0 | 1.27 |
ピーク電流 | 6.5 | 12 | 16 | 21 | |
ライン・ツー・ライン抵抗 | ohms@20の℃ | 1.63 | 0.64 | 0.45 | 0.33 |
ライン・ツー・ライン インダクタンス | mH | 4.4 | 2 | 1.5 | 0.95 |
トルクの定数 | N.m/A | 0.0607 | 0.0601 | 0.0648 | 0.0621 |
背部EMF | Vrms/KRPM | 4.5 | 4.45 | 4.8 | 4.6 |
回転子の慣性 | g.cm2 | 75 | 119 | 173 | 230 |
モーター長さ | mm | 53.6 | 73.6 | 93.6 | 113.6 |
重量 | kg | 0.44 | 0.72 | 0.95 | 1.2 |
**ノート:標準的なモーターは、私達カスタマイズされた要求と&manufactured設計することができる上である!!
機械サイズ:
私達は余分サービスを供給してもいい:
このモーターがあなたの要求と一致しなければ。私達と連絡するために私達カスタマイズされたシャフト/巻上げ/取り付けフランジ/ケーブル/コネクターを作ることができる自由に感じなさい。私達はあなたおよびあなたのチームとあなたの適用の精密な必要性に合うモーターを設計するために仕事を並んで決定する。すべての工学およびサポートは社内に行われる。
付属品サービス:変速機、コネクター
カスタマイズされた設計:カスタマイズされた巻上げ、カスタマイズされたフランジ、カスタマイズされたシャフト….
適用:
コピアー、印刷機械類、刻む機械、パッキング機械、grinting機械、ロボット、工作機械、フライス盤、ミシン、刻む機械、医療器具、自動支払機機械ectのようなオートメーション装置で広く利用された。
FAQ:
Q:産業部品の質を制御する方法か。
:私達に産業部品の品質管理のための総合システムがある。私達にIQC (入って来る品質管理)、IPQCS (プロセス品質管理 セクションで)、FQC (最終的な品質管理)およびOQC (出て行く品質管理)が産業部品の生産の各プロセスを制御するある
Q:あなたの貿易保証は何であるか。
:100%の製品品質の保護。
100%のプロダクト時間通りの輸送の保護。
あなたのカバーされた量のための100%の支払の保護。
Q:Moqは何であるか。
:5PCS.小さい順序の歓迎。
Q:カスタマイズされたプロダクトを作るか。
:はい、私達はITを受け入れる。
Q:約販売Seriveの後でか。
:販売サービス24/7.の後。
Q:私は何をあなたのプロダクトに満足しなければするべきであるか。
:質に欠陥があれば、私達はあなたのためによい1つを交換してもいい。
通常、この問題はまれである。
Q:支払の言葉は何であるか。
:T/TおよびPaypalは、連絡する細部については私達にもっと使用される
Q:あなたのプロダクトの質レベルは何であるか。
:私達は良質を、低質を作り出すことを断る作り出す。
