| 起源の場所: | 常州、中国 |
| ブランド名: | Junqi |
| 証明: | CE, RoHs, REACH |
| モデル番号: | JQ33BLシリーズBLDCモーター |
| 最小注文数量: | 10pcs |
|---|---|
| 価格: | USD20-40/PC Negotialbe |
| パッケージの詳細: | CTN |
| 受渡し時間: | 4weeksは後支払（順序の基盤）を得る、 |
| 支払条件: | T / T、ウエスタンユニオン、ペイパル |
| 供給の能力: | 10000set/month |
| Type: | Brushless dc motor | Model Number: | JQ28BL38, JQ33BL80 |
|---|---|---|---|
| Frame Size: | 33mm | 巻くタイプ: | 星 |
| Rated Torque: | 22mN.m/40mN.m/50mN.m | ポーランド人の数: | 4 |
| Number of Phase: | 3 | Rated Voltage: | 48VDC/24VDC |
| ボディ長さ: | 38mm/80mm | 定格速度: | 3000rpm/7800rpm/10000rpm |
| 使用法: | 自動車 | Shape: | Round |
| ハイライト: | JQ33BL ブラシのない直流モーター,33mm ブラシレス直流モーター,50mN.m ブラシのない直流モーター |
||

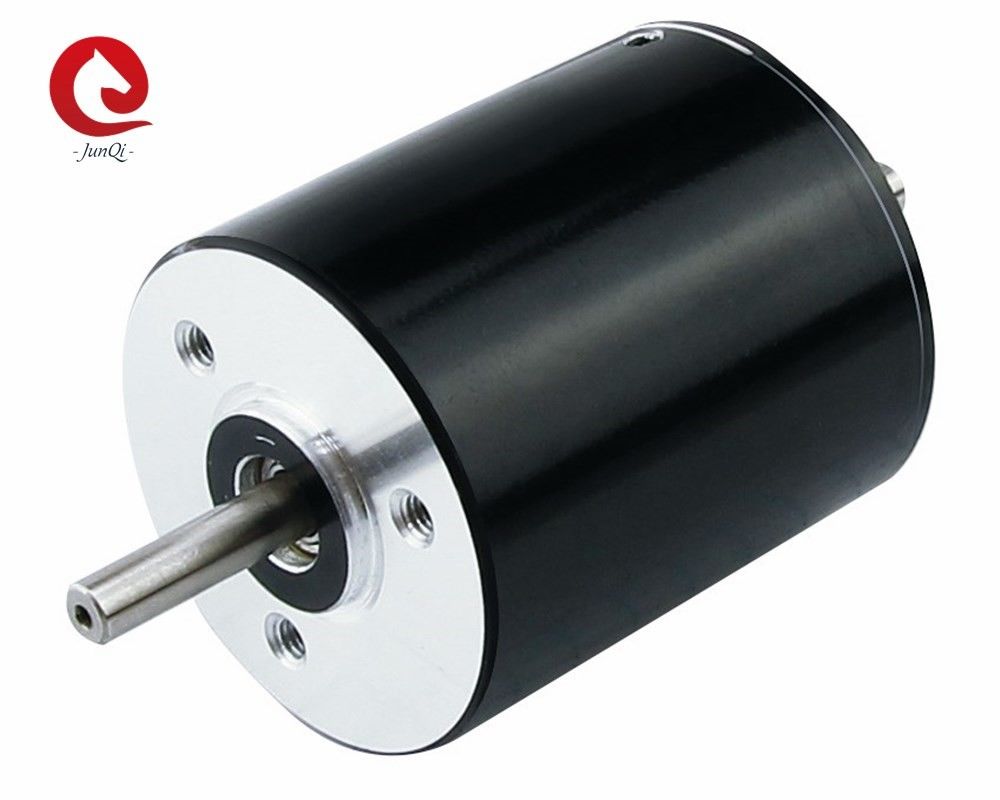

JQ33BLシリーズ内部の回転子ブラシレスDCモーター
速い細部:
| モデル |
フレーム サイズ |
評価される 力 W） |
ボディ 長さ （mm） |
評価される 電圧 （VDC） |
評価される トルク （Nm） |
評価される 現在 （a） |
評価される 速度 （RPM） |
| JQ33BL80-48V-10040AS | 33mm | 40 | 80 | 48 | 0.04 |
1.45 |
4000 |
| JQ33BL80-24V-7840A-S | 33mm | 40 | 80 | 24 | 0.05 | 0.9 | 10000 |
| JQ33BL38-24V-3007A | 33mm | 7 | 38 | 24 | 0.022 | 0.45 | 8000 |
特徴:
1. 広い速度範囲、平らなトルク
2.Excellent速度の安定性
3. 密集した、高い発電
4. 高性能および省エネ。
概要の指定:
| 項目 | 指定 |
| 巻くタイプ | 星形接続 |
| ホール効果素子角度 | 120度の電気角度 |
| 放射状の演劇 | 0.02mm@450g |
| 軸演劇 | 0.08mm@450g |
| Max.Radial力 | 10N （フランジからの10mm） |
| Max.Axial力 | 2N |
| 絶縁耐力 | 600VAC/1S |
| 絶縁抵抗 | 100MΩ、500VDC |
| 周囲温度 | -20℃~+50℃ |
| 絶縁材のクラス | クラスB |
電気関係:
| タイプ | 色 | 機能 |
|
UL1007 AWG28 |
黄色 | Vcc |
| 青 | U （Hu） | |
| オレンジ | V （Hv） | |
| ブラウン | W （Hw） | |
| 白い | GND | |
|
UL1007 AWG26 |
緑 | 段階U |
| 赤い | 段階V | |
| 黒い | 段階W |
Electriclの指定:
| 項目 | 単位 | JQ33BL38-24V-3007A | JQ33BL80-24V-7840A-S | JQ33BL80-48V-10040AS |
| 棒の数 | 4 | 4 | 4 | |
| 段階の数 | 3 | 3 | 3 | |
| 評価される電圧 | VDC | 24 | 24 | 48 |
| 評価されるトルク | mN.m | 22 | 50 | 40 |
|
連続的 停止のトルク |
mN.m | 26 | 60 | 48 |
| 定格速度 | RPM | 3000 | 7800 | 10000 |
| 評価される力 | W | 7 | 40 | 40 |
| ピーク トルク | mN.m | 66 | 150 | 120 |
| ピーク電流 | 1.5 | 5.6 | 2.9 | |
| ライン・ツー・ライン抵抗 | ohms@20の℃ | 14.2 | 0.86 | 2.3 |
| ライン・ツー・ライン インダクタンス | mH | 7 | 0.55 | 1.45 |
| トルクの定数 | nN.m/A | 46.3 | 27 | 41.8 |
| 背部EMF | Vrms/KRPM | 3.43 | 2.0 | 3.1 |
| 回転子の慣性 | g.cm2 | 7.95 | 23.55 | 23.55 |
| モーター長さ | mm | 38 | 80 | 80 |
| 重量 | kg | 0.085 | 0.2 | 0.2 |
**ノート:モーターはカスタマイズされた要求と&manufactured設計することができる!!
機械サイズ:
私達は余分サービスを供給してもいい:
このモーターがあなたの要求と一致しなければ。私達と連絡するために私達カスタマイズされたシャフト/巻上げ/取り付けフランジ/ケーブル/コネクターを作ることができる自由に感じなさい。私達はあなたおよびあなたのチームとあなたの適用の精密な必要性に合うモーターを設計するために仕事を並んで決定する。すべての工学およびサポートは社内に行われる。
付属品サービス:変速機、コネクター
カスタマイズされた設計:カスタマイズされた巻上げ、カスタマイズされたフランジ、カスタマイズされたシャフト….
FAQ:
Q:どの位調達期間は順序であるか。
:調達期間:4週後沈殿物を受け取るため
Q:あなたの貿易保証は何であるか。
:100%の製品品質の保護。
100%のプロダクト時間通りの輸送の保護。
あなたのカバーされた量のための100%の支払の保護。
Q:Moqは何であるか。
:5PCS.小さい順序の歓迎。
Q:カスタマイズされたプロダクトを作るか。
:はい、私達はITを受け入れる。
Q:約販売Seriveの後でか。
:販売サービス24/7.の後。
Q:私は何をあなたのプロダクトに満足しなければするべきであるか。
:質に欠陥があれば、私達はあなたのためによい1つを交換してもいい。
通常、この問題はまれである。
Q:支払の言葉は何であるか。
:T/TおよびPaypalは、連絡する細部については私達にもっと使用される
Q:あなたのプロダクトの質レベルは何であるか。
:私達は良質を、低質を作り出すことを断る作り出す。
モーター塗布:
コピアー、印刷機械類、刻む機械、パッキング機械、grinting機械、ロボット、工作機械、刻む機械、医療器具、自動支払機機械、フライス盤、ミシン、ectのようなオートメーション装置で広く利用された。
