顧客のための価値を作成するため。完全性および双方にとって好都合。
 |
| 起源の場所: | 常州、中国 |
| ブランド名: | Junqi |
| 証明: | CE, RoHs, REACH |
| モデル番号: | JQ28BLシリーズBLDCモーター |
| 最小注文数量: | 10pcs |
|---|---|
| 価格: | USD20-40/PC Negotialbe |
| パッケージの詳細: | CTN |
| 受渡し時間: | 4weeksは後支払（順序の基盤）を得る、 |
| 支払条件: | T / T、ウエスタンユニオン、ペイパル |
| 供給の能力: | 10000set/month |
| Type: | Brushless dc motor | Model Number: | JQ28BL28-15V-8006AF, JQ28BL38,JQ28BL77-24V-3116AF |
|---|---|---|---|
| フレーム サイズ: | 28mm | 巻くタイプ: | 星 |
| 評価されるトルク: | 5mN.m/14mN.m/50mN.m | ポーランド人の数: | 4 |
| 段階の数: | 3 | 評価される電圧: | 15VDC/24VDC |
| ボディ長さ: | 28mm/38mm/77mm | 定格速度: | 4000rpm/8000rpm/10000rpm |
| 使用法: | 産業 | 形: | 円形 |
| ハイライト: | 28mmブラシレスDCモーター |
||
JQ28BLシリーズ内部の回転子ブラシレスDCモーター
速い細部:
| モデル |
フレーム サイズ |
評価される 力 W） |
ボディ 長さ （mm） |
評価される 電圧 （VDC） |
評価される トルク （Nm） |
評価される 現在 （a） |
評価される 速度 （RPM） |
| JQ28BL77-24V-3116AF | 28mm | 21 | 77 | 24 | 0.05 | 1.45 | 4000 |
| JQ28BL38 | 28mm | 15 | 38 | 24 | 0.014 | 0.9 | 10000 |
| JQ28BL28-15V-8006AF | 28mm | 4 | 28 | 15 | 0.005 | 0.45 | 8000 |
特徴:
1. 広い速度範囲、平らなトルク
2.Excellent速度の安定性
3. 密集した、高い発電
4. 高性能および省エネ。
概要の指定:
| 項目 | 指定 |
| 巻くタイプ | 星形接続 |
| ホール効果素子角度 | 120度の電気角度 |
| 放射状の演劇 | 0.02mm@450g |
| 軸演劇 | 0.08mm@450g |
| Max.Radial力 | 10N （フランジからの10mm） |
| Max.Axial力 | 2N |
| 絶縁耐力 | 600VAC/1S |
| 絶縁抵抗 | 100MΩ、500VDC |
| 周囲温度 | -20℃~+50℃ |
| 絶縁材のクラス | クラスB |
電気関係:
| タイプ | 色 | 機能 |
|
UL1007 AWG28 |
黄色 | Vcc |
| 青 | U （Hu） | |
| オレンジ | V （Hv） | |
| ブラウン | W （Hw） | |
| 白い | GND | |
|
UL1007 AWG26 |
緑 | 段階U |
| 赤い | 段階V | |
| 黒い | 段階W |
Electriclの指定:
| 項目 | 単位 | JQ28BL28-15V-8006AF | JQ28BL38 | JQ28BL77-24V-3116AF |
| 棒の数 | 4 | 4 | 4 | |
| 段階の数 | 3 | 3 | 3 | |
| 評価される電圧 | VDC | 15 | 24 | 24 |
| 評価されるトルク | mN.m | 5 | 14 | 50 |
| 連続的な停止のトルク | mN.m | 6 | 17 | 60 |
| 定格速度 | RPM | 8000 | 10000 | 4000 |
| 評価される力 | W | 4 | 15 | 21 |
| ピーク トルク | mN.m | 15 | 42 | 150 |
| ピーク電流 | 1.1 | 2.5 | 4.1 | |
| ライン・ツー・ライン抵抗 | ohms@20の℃ | 8.2 | 4.2 | 4.2 |
| ライン・ツー・ライン インダクタンス | mH | 2.3 | 1.69 | 2.3 |
| トルクの定数 | nN.m/A | 14.3 | 16.9 | 37.4 |
| 背部EMF | Vrms/KRPM | 1.06 | 1.25 | 2.77 |
| 回転子の慣性 | g.cm2 | 2.35 | 3.69 | 10.98 |
| モーター長さ | mm | 28 | 38 | 77 |
| 重量 | kg | 0.06 | 0.082 | 0.28 |
**ノート:モーターはカスタマイズされた要求と&manufactured設計することができる!!
機械サイズ:
私達は余分サービスを供給してもいい:
このモーターがあなたの要求と一致しなければ。私達と連絡するために私達カスタマイズされたシャフト/巻上げ/取り付けフランジ/ケーブル/コネクターを作ることができる自由に感じなさい。私達はあなたおよびあなたのチームとあなたの適用の精密な必要性に合うモーターを設計するために仕事を並んで決定する。すべての工学およびサポートは社内に行われる。
付属品サービス:変速機、コネクター
カスタマイズされた設計:カスタマイズされた巻上げ、カスタマイズされたフランジ、カスタマイズされたシャフト….
FAQ:
Q:どの位調達期間は順序であるか。
:調達期間:4週後沈殿物を受け取るため
Q:あなたの貿易保証は何であるか。
:100%の製品品質の保護。
100%のプロダクト時間通りの輸送の保護。
あなたのカバーされた量のための100%の支払の保護。
Q:Moqは何であるか。
:5PCS.小さい順序の歓迎。
Q:カスタマイズされたプロダクトを作るか。
:はい、私達はITを受け入れる。
Q:約販売Seriveの後でか。
:販売サービス24/7.の後。
Q:私は何をあなたのプロダクトに満足しなければするべきであるか。
:質に欠陥があれば、私達はあなたのためによい1つを交換してもいい。
通常、この問題はまれである。
Q:支払の言葉は何であるか。
:T/TおよびPaypalは、連絡する細部については私達にもっと使用される
Q:あなたのプロダクトの質レベルは何であるか。
:私達は良質を、低質を作り出すことを断る作り出す。

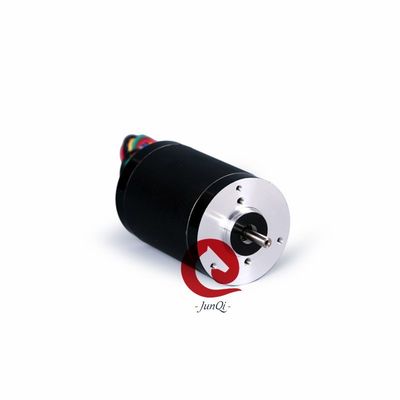

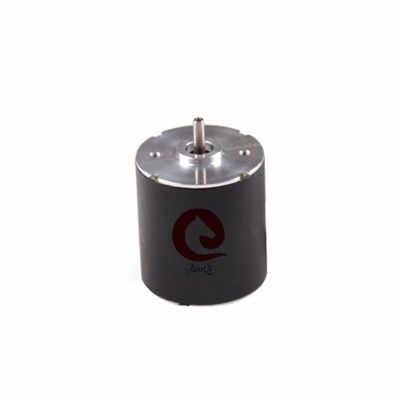

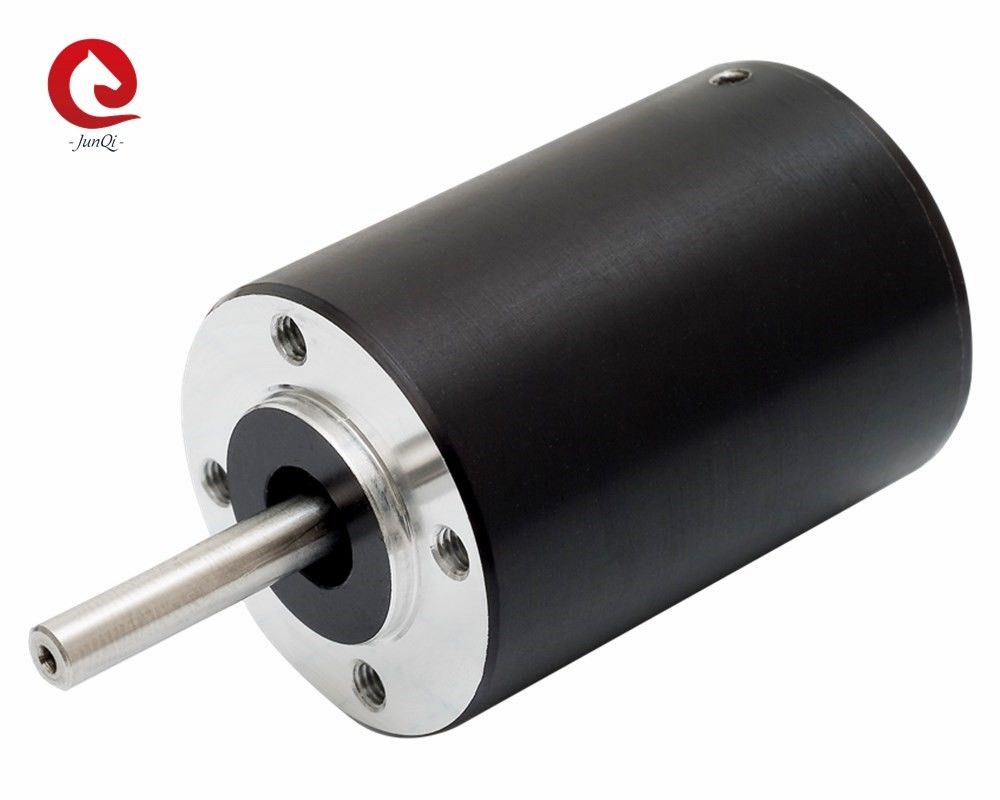

モーター映像:
