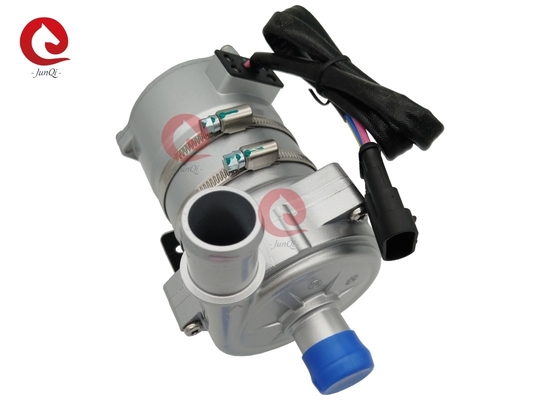

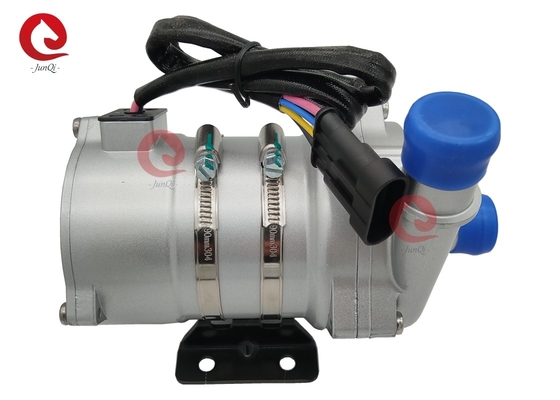

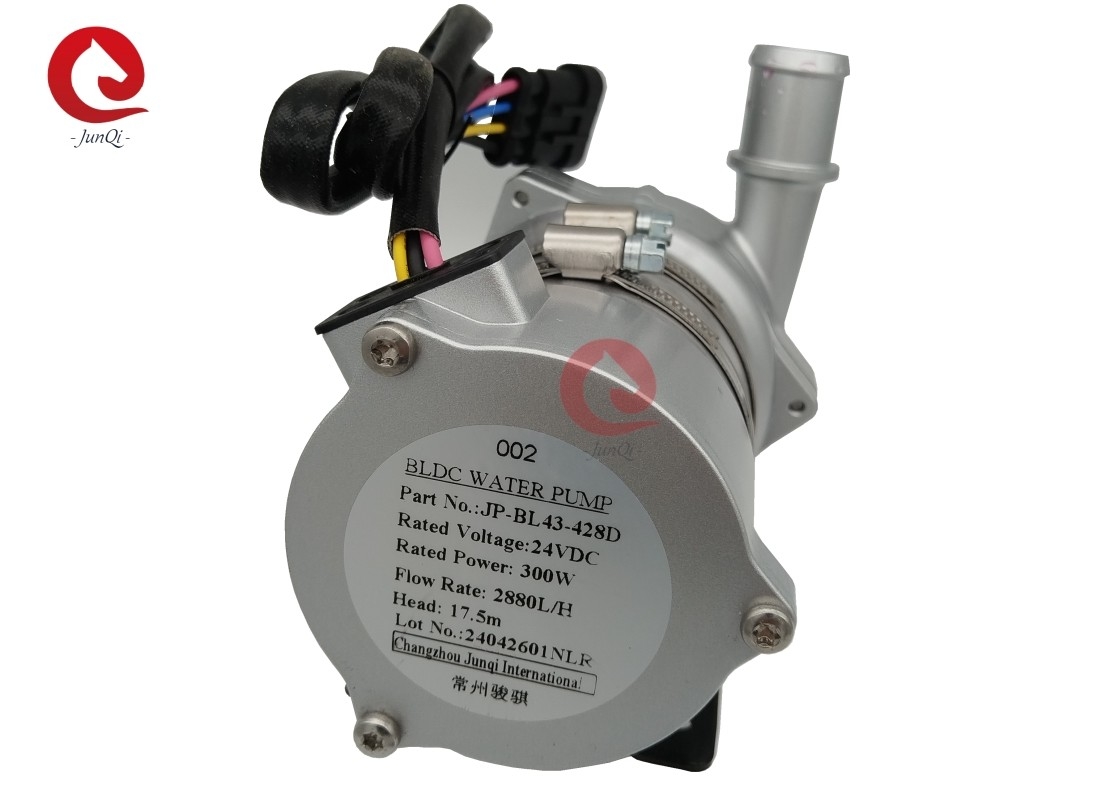

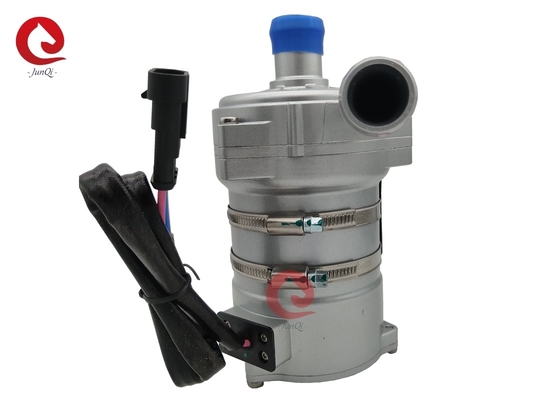

ジュンキ 24V 300W ハイヘッド 17.5m 冷却水ポンプ,PWM制御と欠陥フィードバック

ジュンキ 24V 300W 高頭 17.5m 冷却水ポンプ,PWM制御と欠陥フィードバック

■ アプリケーション
ハイブリッドバス,ハイブリッド乗用車,電気自動車,列車,船舶,その他の暖房・冷却循環システムで広く使用されています.

■ 特徴
◆ 遠心ポンプ
◆ 磁気 力 の 伝達
◆ 高効率のブラシなし直流モーター,低電力消費,高効率,長寿命.
◆ 温度 の 範囲 が 広い
◆PWM信号速度制御 (オプション)
◆診断信号出力 (オプション)
◆ 流量 を 制御 する
◆ 反極性 保護
◆ ドライ 走行 保護
◆ 超電圧,超電流 の 保護
◆ 過負荷,過熱 保護

■技術説明 (液体と接触する関連部品)
ポンプヘッドのホイス: アルミ合金
インペラー:PPS+GF
シールド空洞:PPS+GF
シャフトカバー:カーボリンダム複合材料
シャフト:ステンレス鋼3CR14シャフト
マグネットハウジング:PPSプラスチックカプセル
シールリング:EPDM



■ 設置 指示
OWP-BL43-428Dシリーズのポンプは,予備填充を必要とする遠心ポンプです.
ポンプは,プロペラーが常に液体に浸透していることを確保するために,システムの最も低い位置に設置された,または電源をオンにする前にポンプを事前に満たした.

1ポンプは,ドライランニングを 15 分間行うことができます (ドライランニングの 15 分後,自動的に停止します) と,ドライランニングは騒音を作ります.また,軸と軸袖に磨きを増やす.

2: ポンプの入口を接続する推奨直径のパイプを使用します. 小径のホースのポンプ入口を使用する場合,ポンプ内の負圧のために,外気はパイプラインを通ってポンプに入りますポンプの性能が低下し 空気泡がポンプを損傷します

3: ポンプの入口方向から見ると,プロペラーは時計回りの方向に回転します (出口口の矢印を参照).

4: ポンプは垂直または水平に設置できます (図1参照) 垂直に設置すると,出口口は上向きでなければなりません.

5: ドライランク (ホイップラーに空気が詰まる) を避けるために,水ポンプの出口口は垂直またはホイップラーの上部に位置する必要があります (図1参照).

6: 接続管は垂直に (または20cmで肘がない) 設置され,空気が簡単に放出できるように,出口管は肘の90度以下で使用してはならない (図2参照).

7: 大粒の不純液体を含む海水やその他の重量汚染物質を液体媒質として使用することはできません.


■ 温度パラメータ
中間液体温度: -40°Cから+85°C (-40°Fから+185°F)
作業環境温度: -40°Cから+120°C (-40°Fから+248°F)
保存温度: -40°C から +70°C (-40°F から +158°F)
(最大100°C,使用寿命が短くなる)

中等液体:液体混合物 (60%未満のグリコールを含む水)


■ 電動パラメータ

■ パンプコネクタ

■ PWM制御図:

■ 誤差フィードバックグラフ:

■ パフォーマンス曲線:

• 外部寸法
