| 起源の場所: | 中国 |
| ブランド名: | JUNQI |
| 証明: | CE,ROHS, UL |
| モデル番号: | BLSD4850DC-2Q-H |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | PE バッグ + カートン |
| 受渡し時間: | 5〜10日 |
| 支払条件: | T/T、L/C、Paypal |
| 供給の能力: | 1000sets/day |
| 製品名: | ブラシレスDcモーター運転者 | 動作電圧: | 48VDC ((17~56VDC) |
|---|---|---|---|
| ピーク電流: | 50A | 現在を続けなさい: | 25A |
| 出力: | 1200W | 基準入力: | 0~5V/PWM/Frequency |
| 適用する: | ハールセンサー付きのBLDCモーター | ||
| ハイライト: | 1200WのBLDCドライバー,ハールセンサー BLDCドライバー,48VDC ブッシュレスDCモータードライバー |
||
ワイドレンジ電圧 17~56VDC連続電流 25A 1200W BLDCドライバー 48VDC 3相ホールセンサー ブラシレスDCモーター
特徴:
1表面マウント技術,小サイズ,高電流
2速さや電流の2四半期PI・クローズループ制御で,良質な線性がある.
3異なるモーターのための変数パラメータ設定.
4. 制御機能 安全なリバース,安全なスタート,有効,ブレーキ,速度参照および速度パルス (PG) の出力機能,アラーム. ショートサーキルトおよび高温保護.
53種類の基準入力: アナログ電圧,PWM,周波数
63相 BLDCモーターとホールセンサーに適しています
7工業用チップの使用
モデルと仕様:
| モデル |
電圧 (VDC) |
私はピークです (A) |
頼むから (A) |
ポ (W) |
参照 インプット |
サイズ (mm) |
| BLSD4810WDC-2Q-H |
12v (17~56VDC) |
10 | 5 | 240 |
0~5V/ PWM/ 頻度 |
W82 だった5L162,H29 |
| BLSD4820WDC-2Q-H | 20 | 10 | 480 | W82 だった5L162,H29 | ||
| BLSD4850WDC-2Q-H | 50 | 25 | 1200 | W82 だった5L162,H50 | ||
| BLSD48100WDC-2Q-H | 100 | 50 | 2400 | W82 だった5L181,H53 |
運転手番号情報:
BLSD 24 35 WDC -2Q-H-T P
BLSD: BLDC スピードドライバー
24: 定位電圧 (VDC)
35:ピーク電流制限 (A)
DC=通常のDC電圧,LDC=超低DC電圧,WDC=超広いDC電圧
2Q: 2クアダント運転モード
H:Hシリーズ (高電流と変数パラメータ)
T=-40~+65°C タ, Unlabelled=-10~+45°C タ
P=0~3KHz パルス入力 SV, Unlabelled=0~5V SV
警告:
1ドライバーのピーク電流を選択する:モーターの定位電流 Ir が表示されている場合, Ip ((A)ほら2* アイルランド
モーターの定位出力 Pr ((W)) が表示されている場合, Ip ((A))√4*Pr/Vr. Vr(V) はモーターの定位電圧です.
2運転四半期:ドライバはI&III四半期にのみ使用されます
3周波数入力:F-V転送モジュールは,SVポートで周波数制御のためにドライバーに追加できます (0-3KHz/TTL)
4. ブレーキ操作:BKポートが低レベルに切り替わると,モーターは底部MOSFETのローリングをショートカットすることで,急速に動作を停止します.ブレーキ時のモーター速度は,安全ブレーキ速さ Ns を超えてはならない (接続図を参照).
5線路からの干渉:50mm以上の長さの回転線でホールの信号が乱されることがあります.それらを交わさないでください.遮断線を使う方が良い.
6運動障害:ローリングにハールセンサー/モーター Cseにハールセンサー/モーターケースにローリング
断熱抵抗>100MOhm@500VDC
変電強度<1mA@500VAC/50-60Hz/1分
典型的な接続:
メカニカルサイズ:

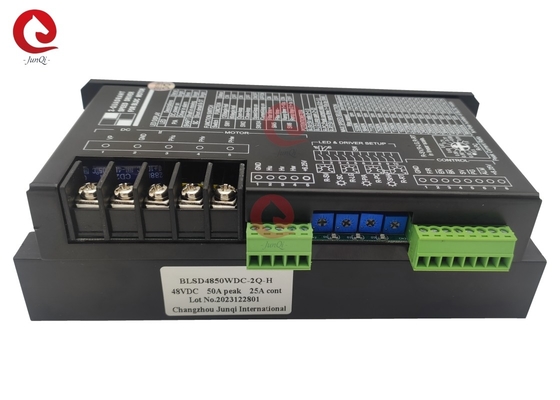

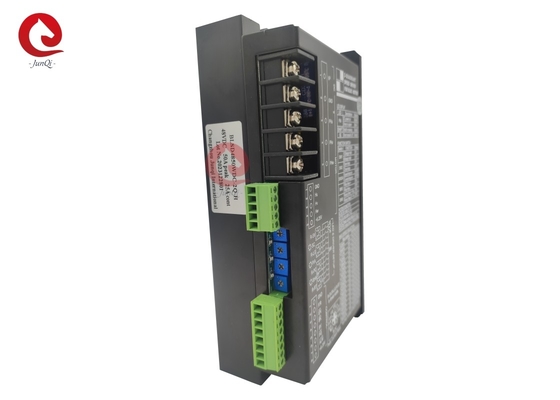

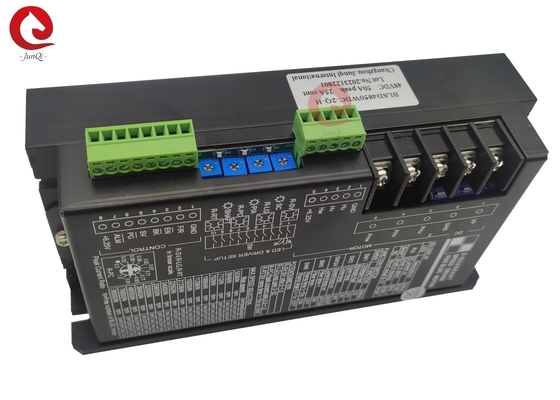

画像の詳細:
