| 起源の場所: | 中国 |
| ブランド名: | junqi |
| 証明: | IS9001, TS16949,CE |
| モデル番号: | JP-BL93-301 |
| 最小注文数量: | 5セット |
|---|---|
| 価格: | Negotialbe |
| パッケージの詳細: | 輸出のために適した |
| 受渡し時間: | 順序の基盤、 |
| 支払条件: | T/T,ウェスタン・ユニオン,ペイパール |
| 供給の能力: | 1000set/Month |
| モデル: | JP-BL93-301 | 材料: | アルミ合金 |
|---|---|---|---|
| 電圧: | 24VDC | 出力: | 100W |
| 定量流量: | 1800L/H, | 最高の頭部: | 9m |
| 適用する: | 雑種バス、電気自動車 | 使用: | 冷却液 |
| ハイライト: | 30LPMブラシレスDCの水ポンプ,ブラシレスDCの水ポンプを冷却する電池,暖房周期ブラシレスDcポンプ24v |
||

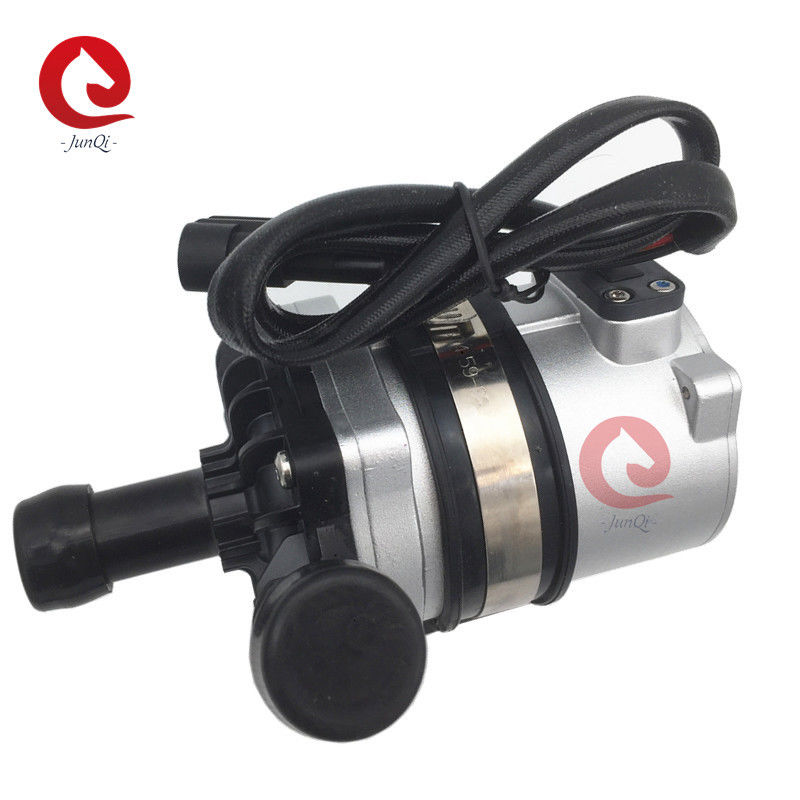

JP-BL93-301 100W BLDCウォーターポンプ（PWM制御およびエラー診断付き）クーラントポンプ、グリコールポンプ、bldcウォーターポンプ
■ 用途
ハイブリッドバス、ハイブリッド乗用車、電気自動車、電車、船舶などの暖房および冷却循環システムで広く使用されています。
■ 特徴
◆磁力伝達（シールドポンプ構造）遠心ポンプ
◆高効率ブラシレスDCモーター、低消費電力、高効率、長寿命。
◆幅広い動作温度範囲
◆PWM信号速度制御
◆定流量制御
◆逆極性保護
◆空運転保護
◆過電圧、過電流保護
◆過負荷、過温度保護
■ 技術説明（液体と接触する関連部品）
ポンプヘッドハウジング：PPS + GF
インペラー：PPS + GF
シールドキャビティ：PPS + GF
シャフトスリーブ：カーボン樹脂複合材料
シャフト：ステンレス鋼シャフト
マグネットハウジング：ナイロン製プラスチックカプセル化
シールリング：EPDM
■ 駆動装置（モーターを含む）
駆動電磁石：ナイロン製プラスチックカプセル化マグネット
ネジとナット：SUS 304ステンレス鋼
駆動モーター：ブラシレスモーター
モーターワイヤフレーム：PPA GF
ポンプハウジング：サンドブラストおよび含浸処理を施したダイカストアルミニウムケース
ブラケット：粉体塗装鋼
ブラケットフープ：US 304ステンレス鋼+減衰ゴムリング
IP68定格に基づく防水（en60529）
コネクタモデル：AMP282106-1（対応プラグAMP282088-1）
ノズル径：22.4mm（内径：16mm）
■ モデル仕様
OWP-BL93-301 （24VDC）
■ 取り付け説明書
JP-BL93-300シリーズポンプは遠心ポンプであり、事前に充填する必要があります。
インペラーが常に液体に浸るように、システムの最も低い位置に取り付けます。または、電源を入れる前にポンプを事前に充填します。
1：ポンプは空運転しないでください。30秒間空運転できますが（30秒間の空運転後、自動的に停止します）、空運転すると騒音が発生し、シャフトとシャフトスリーブの摩耗も増加します。
2：ポンプ入口に推奨直径のパイプを使用してください。ポンプ入口に直径の小さいホースを使用すると、ポンプ内の負圧により、外部の空気がパイプラインを介してポンプに侵入しやすくなり、ポンプの性能が低下し、気泡がポンプに損傷を与える可能性があります。
3：ポンプ入口方向から見て、インペラーは時計回りに回転します（出口ポートの矢印を参照）。
4：ポンプは垂直または水平に取り付けることができます（図1を参照）。垂直に取り付ける場合は、出口ポートを上向きにする必要があります。
5：空運転（インペラーに空気が詰まる）を避けるために、ウォーターポンプの出口ポートは垂直またはインペラーの上部にある必要があります。（図1を参照）
6：接続パイプは垂直に取り付ける必要があります（または20cm以内にエルボーがないこと）。空気が簡単に排出されるように、出口パイプは90度未満で使用しないでください。
エルボー（図2を参照）。
7：海水やその他の重度の汚染物質や大きな粒子の不純物を含む液体を液体媒体として使用することはできません。
温度 パラメータ
媒体液温度：-40℃〜+85℃（-40°F〜+185°F）
動作周囲温度：-40℃〜+85℃（-40°F〜+185°F）湿度≤90％
保管温度：-40℃〜+70℃（-40°F〜+158°F）（最大100℃ですが、耐用年数が短くなります）
■ システム圧力
-0.2〜2.5 bar（100℃（212°F）。
定格電圧と36℃（86°F）の周囲温度に基づくと、耐用年数は20,000時間を超えます。
■ 電圧範囲
定格12Vウォーターポンプ、動作可能範囲9V〜16V
定格24Vウォーターポンプ、動作可能範囲18V〜30V
モーターは幅広い電圧と温度で使用できますが、過度の電圧または低すぎる電圧と温度はモーターの耐用年数に影響します。ポンプは熱放射環境にさらされることはありません。
媒体液：純水、液体混合物（グリコール60％未満の水）
■ 電気的パラメータ
|
動作電圧 （VDC） |
定格電力 （W） |
定格流量 （L / H） |
寸法 （mm） |
重量 （g） |
|
18-30V（24V） |
100W | Q = 1800L / H H = 9M | 148 * 90 * 132 | 1.12KG |
コネクタモデルと対応する電気的特性（図3を参照）：
| AMP282106-1 | 1（黒） | 2（黄色） | 3（青） | 4（黒） |
| （対応プラグ AMP282109-1） |
GND | 障害フィードバック | PWM | + 24V |
■PWM文字
| デューティサイクル | 説明 | 備考： 1：PWMデューティサイクル測定誤差2％ 2：PWM電圧：24VDC / 12VDC（ポンプ電圧と同じ） 周波数：50-1000KHz 3： 推奨PWM停止デューティ：10％ 4：PWM切断として推奨される0％デューティ |
| 0％≤デューティ≤10％ | 停止状態 | |
| 11％≤デューティ≤55％ | 最小速度運転 | |
| 56％≤デューティ≤90％ | PWMモード （線形速度制御範囲） |
|
| 91％≤デューティ≤100％ | 最大速度運転 |
■ 注意
1.動作周囲温度：-40℃--85℃、設置中は三元触媒、ガス排出パイプシステム、エンジンに近づけないようにし、動作環境温度を確保してください。
2.ウォーターポンプの設置位置は、ポンプの耐用年数を延ばすために、できるだけ低い水位に近づける必要があります。
4.ほこりの多い環境からポンプを遠ざけてください。ほこりは耐用年数を短くするのに有害です
5.水の純度に注意し、ポンプの詰まりやインペラーの詰まりを避け、ポンプの耐用年数を短くしてください
■ 性能パラメータ
