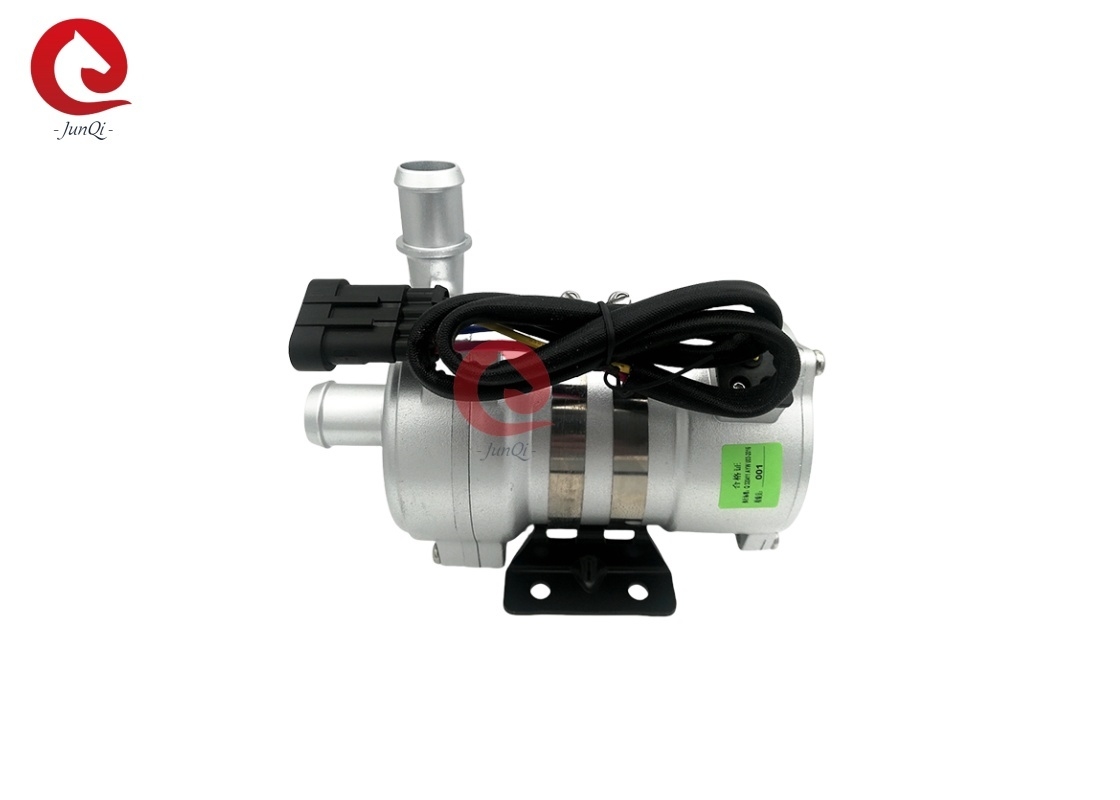

PHEV車の冷却剤の循環のAutomativeの電気水ポンプ24VDC 240W

24VDC 240W PWM制御 PHEV車用冷却水循環自動車電動ウォーターポンプ


特徴
◆遠心ポンプ
◆磁力伝達
◆高効率ブラシレスDCモーター、低消費電力、高効率、長寿命。

◆幅広い動作温度範囲
◆定流量制御付き
◆逆極性保護
◆空運転保護
◆過電圧、過電流保護
◆過負荷、過熱保護

取り付け説明
JP-BL43-426Tシリーズポンプは、事前に充填が必要な遠心ポンプです。
インペラが常に液体に浸るように、システムの一番低い位置に取り付けてください。または、電源を入れる前にポンプを事前に充填してください。
1：ポンプは空運転しないでください。15分間の空運転は可能ですが（15分間の空運転後、自動的に停止します）、空運転は騒音を発生させ、シャフトとシャフトスリーブの摩耗を増加させます。
2：ポンプ入口には推奨直径のパイプを使用してください。ポンプ入口に細いホースを使用すると、ポンプ内の負圧により、外部の空気がパイプラインを通ってポンプに入りやすくなり、ポンプの性能が低下し、気泡がポンプを損傷する可能性があります。
3：ポンプ入口方向から見て、インペラは時計回りに回転します（出口ポートの矢印を参照）。
4：ポンプは垂直または水平に取り付けることができます（図1を参照）。垂直に取り付ける場合は、出口ポートを上向きにする必要があります。
5：空運転（インペラに空気が詰まる）を避けるために、ウォーターポンプの出口ポートは垂直またはインペラの上部に配置する必要があります（図1を参照）。
6：接続パイプは、空気が容易に排出されるように垂直に取り付ける必要があります（または20cm以内にエルボを使用しない）。出口パイプには90度未満のエルボを使用しないでください（図2を参照）。
7：海水や、大きな粒子の不純物を含むその他の重度の汚染された液体を液体媒体として使用することはできません。
■
温度パラメータ
1. 媒体液温度：-40℃～+85℃（-40°F～+185°F）
2. 動作周囲温度：-40℃～+85℃（-40°F～+185°F）
3. 保管温度：-40℃～+70℃（-40°F～+158°F）
（最大100℃ですが、耐用年数が短くなります）
■
システム圧力
-0.2～2.5 bar（100℃（212°F）。
定格電圧と36℃（86°F）の周囲温度に基づくと、耐用年数は20,000時間以上です。
■

電圧範囲定格24Vウォーターポンプ、動作範囲18V～32V
モーターは幅広い電圧と温度で使用できますが、過度の電圧または低すぎる電圧と温度はモーターの耐用年数に影響します。ポンプは熱放射環境にさらされてはいけません。
媒体液：液体混合物（60％以下のグリコールを含む水）
■ 電気的パラメータ
動作電圧
寸法定格電力
(W)
定格流量
(L/H)
寸法(mm)
重量
(g)
18V-32V（24V）
240W
Q=2400L/H、H=17m
185*134*158
