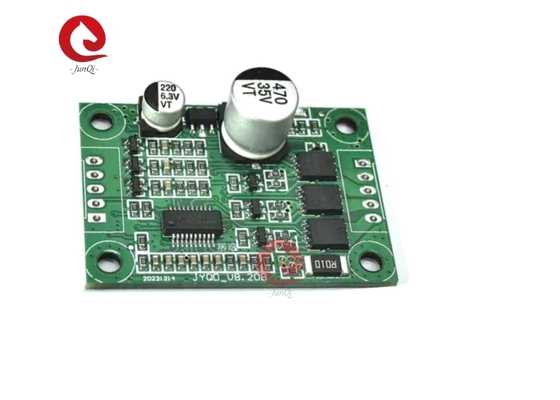

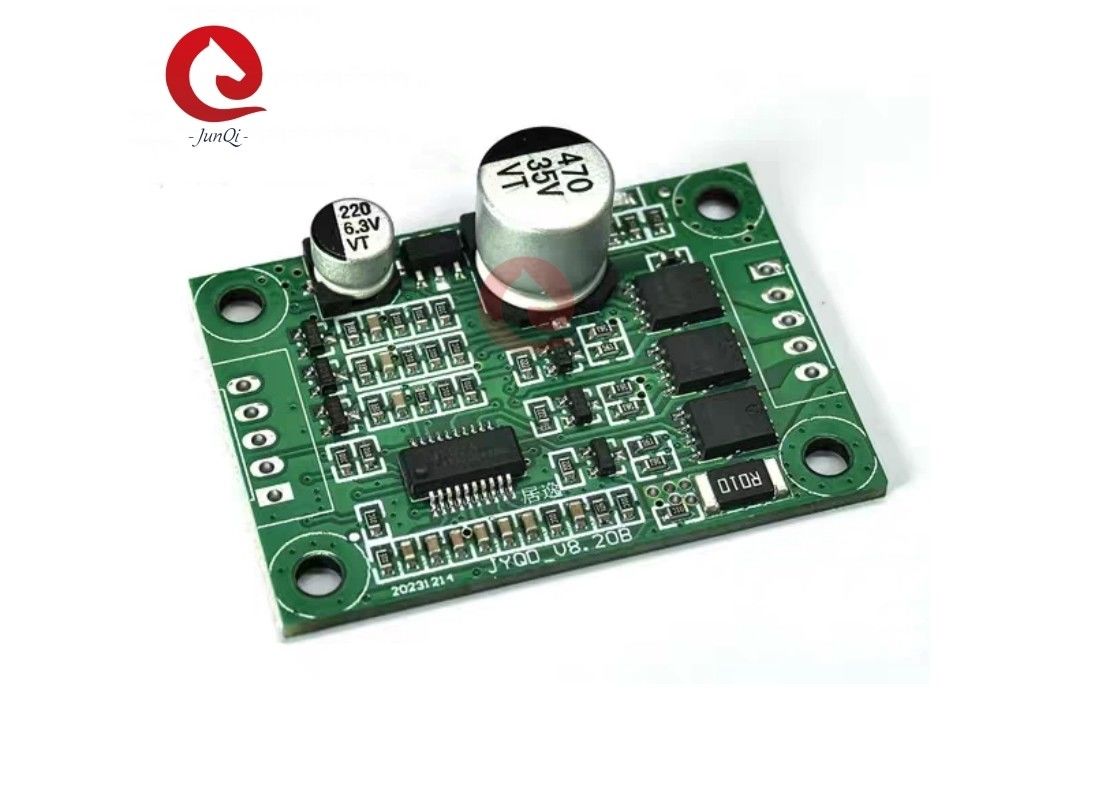

5V~28VDC マックス 5A ドライバーボード JYQD_V8.20B ホールなしのBLDCモーター

5V~28VDC マックス 5A ドライバーボード JYQD_V8.20B ホールなしのBLDCモーター

  • 5V~28VDC マックス 5A ドライバーボード JYQD_V8.20B ホールなしのBLDCモーター
  • 5V~28VDC マックス 5A ドライバーボード JYQD_V8.20B ホールなしのBLDCモーター
  • 5V~28VDC マックス 5A ドライバーボード JYQD_V8.20B ホールなしのBLDCモーター
  • 5V~28VDC マックス 5A ドライバーボード JYQD_V8.20B ホールなしのBLDCモーター
5V~28VDC マックス 5A ドライバーボード JYQD_V8.20B ホールなしのBLDCモーター
商品の詳細:
起源の場所: 中国
ブランド名: Junqi
証明: TS16949,ISO9001, ISO14001,CE, ISO14001
モデル番号: JYQD_V8.20B
お支払配送条件:
最小注文数量: 5pcs (サンプル利用可能)
価格: USD7-USD5/PC
パッケージの詳細: 輸出のための続き
受渡し時間: 順序の量/Negotiableによって決まりなさい
支払条件: T/T、ウェスタン・ユニオン、Paypal
供給の能力: 月1000個
連絡先
詳細製品概要
モデルNO: JYQD_V8.20B タイプ: BLDCドライブボード
動作電圧: 5VDC~28VDC 最大電流: 5A
過電圧の保護: そうだ 低電圧保護: そうだ
速度のパルス信号の出力: そうだ アナログ電圧速度の規則: 0-5V
ブランド: ジュンケイ
ハイライト:

5VブラシレスDCモータードライバーボード

,

28VDC ブラシレスDCモータードライバーボード

,

5A ブラッシュレスDCモータードライバーボード

新しい 広範囲の電圧帯 5V~28VDC,最大 5A ドライバーボード JYQD_V8.20B ホールなし BLDC モーター





技術データ:



モデル JYQD_V8.20B
動作電圧 5VDC~28VDC
最大電流 5A
稼動電流 <5A
PWM 速度制御 PWM周波数:1-20KHz,作業サイクル 0-100%
O.V/L.V 保護 そうだ
作業温度 -20°C~85°C
アナログ電圧回転調節 0〜5V
速度パルス信号出力 そうだ



適用に関する注釈:

1モーターの電圧と電力のパラメータが指定されたドライバーボードの範囲を超えないことを確認します.
2. このドライバーボードは,3相ブラシレスセンサーレスモーターに使用されますが,すべての3相ブラシレスセンサーレスモーターに直接適用されません.逆転する,モーターの無負荷作業電流が大きすぎ,速度が安定していない,効率が低い,負荷で起動できない.) 顧客は,最高の運転効果を達成するために,実際の状況に応じてドライバーボードの抵抗と容量を調整することができます (私たちと連絡してくださいテクニカルサポートを)
3JYQD-V8.20Bドライバーボードは,ハウジングとヒートシンクなしで裸のボードです. モーターのパワーが36W以下であれば,ヒートシンクを追加する必要はありません.普通の換気と井戸の隔離を保証するだけでモーターの電力が36Wを超えると,ヒートシンクを追加する必要があります.
4JYQD-V8.20Bのドライバボードには逆接続防止の保護がないことに注意してください.逆極性接続の場合,ドライバボードを永久に損傷します.
5ドライバーボードの5V出力ポートは,外部のデバイスを接続することを禁止します.それは,速度調節と逆転のためのボードの外部ポテンチメーターとスイッチにのみ適用されます.
6JYQD-V8.20Bのドライバーボードの端末は,モーター速度のパルス出力信号 (プッシュ・プル出力) で,最大出力電流は5mA未満です.
5V~28VDC マックス 5A ドライバーボード JYQD_V8.20B ホールなしのBLDCモーター 0
配線図:

5V~28VDC マックス 5A ドライバーボード JYQD_V8.20B ホールなしのBLDCモーター 1

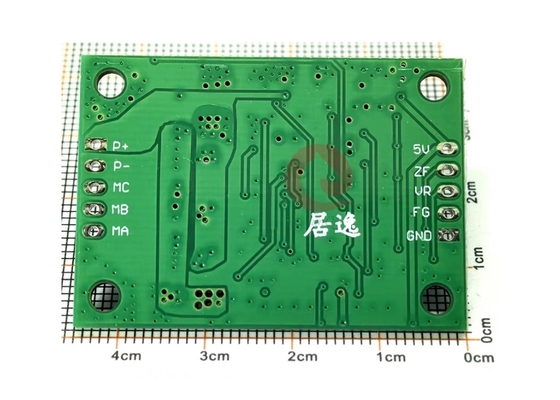

1.コントロールポート

5V ----- ドライバボードの内部出力電圧,ポテンチオメーターとスイッチの速度調節と逆転のみに使用する.

Z/F---- 方向制御ポートを回転させます. 接続 5V 高いレベルまたは接続なしは 前向き,接続 0 V 低いレベルまたは接続 GND は逆方向です.

VR ----速度制御ポート. アナログ電圧線形速度調節 0.1v -5V,入力抵抗は20K Ohm,入力 PWM速度調節時GNDに接続,PWM周波数:1-20KHZ; デューティサイクル 0-100%

GND ドライブボードの内部制御に使用

2電源ポート

MA ----モーターフェーズA

MB ---- モーターフェーズB

MC---- モーターフェーズC

GND --- DC-

VCC----DC +

3ドライバーボードがモーターから50cm以上の距離にある場合は,シールドケーブルを使用します.そうでなければ,正常な使用に影響を与える異常な運転につながる可能性があります.



4制御ポート距離: 2.54mm 電源ポート距離:2.54ミリ



5ドライバ MOSFET とヒートシンク または設置プレートとの間の隔離に注意してください.

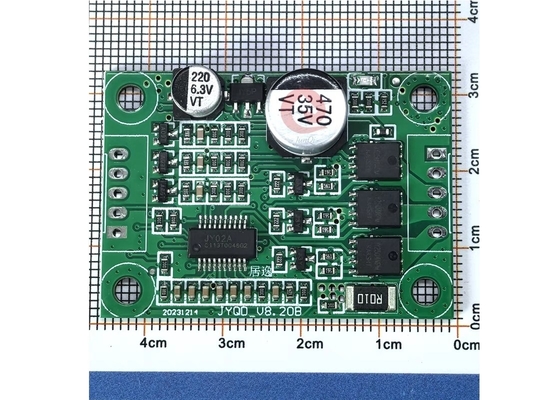

尺寸図:

5V~28VDC マックス 5A ドライバーボード JYQD_V8.20B ホールなしのBLDCモーター 2
