顧客のための価値を作成するため。完全性および双方にとって好都合。
 |
| 起源の場所: | 中国 |
| ブランド名: | JUYI |
| 証明: | CE, |
| モデル番号: | JYQD-V8.5E |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | PE BAG+のカートン |
| 受渡し時間: | 5-10日 |
| 支払条件: | T/T、L/C、Paypal |
| 供給の能力: | 10000sets/Month |
| 製品名: | ブラシレスDCモーター運転者板 | 動作電圧: | 18〜50VDC |
|---|---|---|---|
| 最大電流: | 15A | 稼動電流: | 15A |
| PWM 速度制御: | PWM周波数:1〜20KHz,作業サイクル 0〜100% | アナログ電圧速度規制: | 0-5V |
| ブラシなし: | センサーのないブラシのない直流モーター | 技術支援: | そうだ |
| 色: | 青 | 速度のパルス信号の出力: | そうだ |

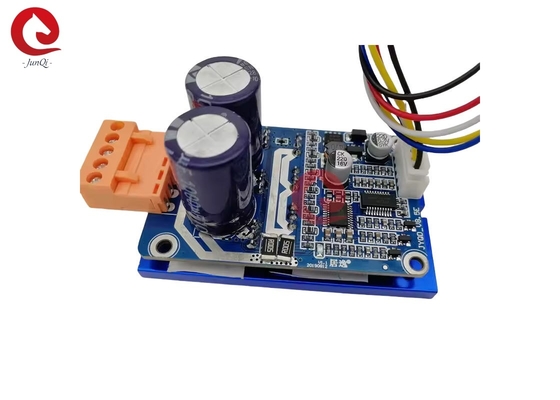

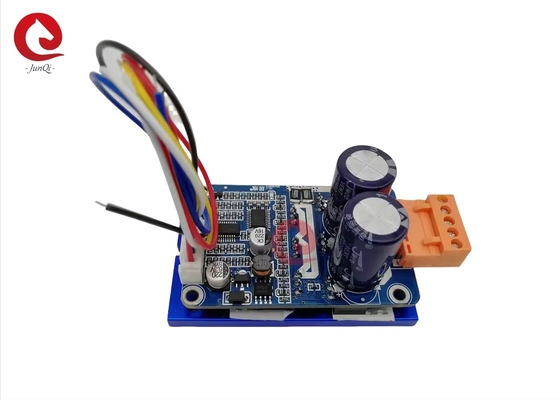

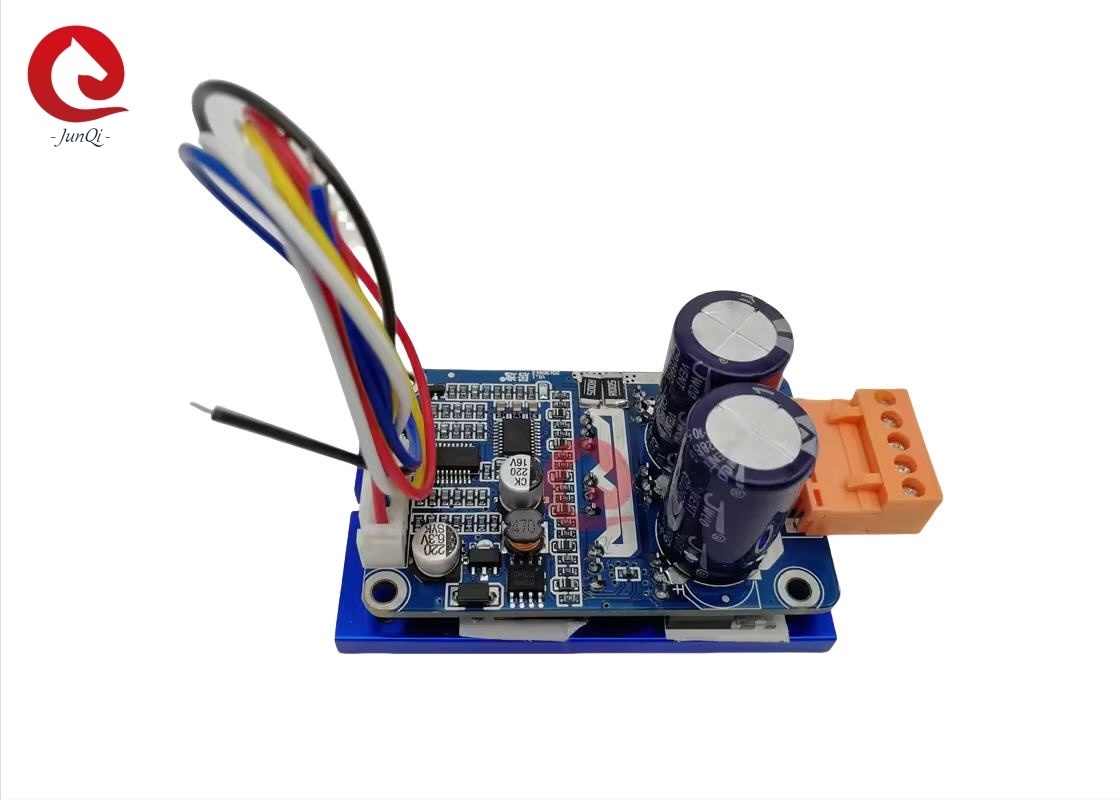

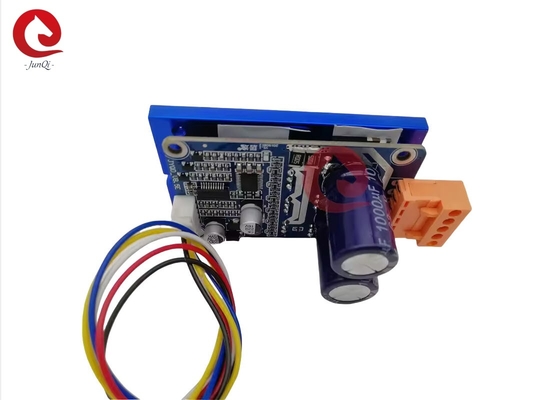

| ハイライト: | ブラシレスDcモーター運転者板V8.5E,3段階Dcモーター運転者板,脱熱器BLDCモーター コントローラー |
||
| 1モーターの電圧と電力のパラメータが指定されたドライバーボードの範囲を超えないことを確認します. |
|
2. このドライバーボードは,3相ブラシレスセンサーレスモーターに使用されますが,すべての3相ブラシレスセンサーレスモーターに直接適用されません.逆転する,モーターの無負荷作業電流が大きすぎ,速度が安定していない,効率が低い,負荷で起動できない.) 顧客は,最高の運転効果を達成するために,実際の状況に応じてドライバーボードの抵抗と容量を調整することができます (調整の方法については,付録を参照してください)
|
|

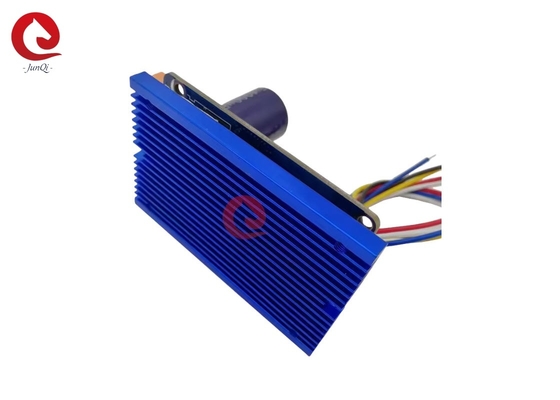

3JYQD-V8.3Eドライバボードは,ハウジングとヒートシンクなしで裸のボードです. モーターのパワーが60W以下であれば,ヒートシンクを追加する必要はありません.普通の換気と井戸の隔離を保証するだけで. モーターの電力が60Wを超えると,下図のようにヒートシンクを追加する必要があります.
|
| モデル番号 | JYQD-V8.5E |
| 作業温度 | -20°85°C |
| 稼働電圧 | 18Vから50V |
| 最大電流 | 15A |
| コント. 稼働電流 | 15A |
| ■PWM 速度制御 | PWM周波数:1-20KHZ 作業サイクル 0-100% |
| アナログ電圧回転調節 | 0〜5V |
| UV/L.V 保護 | はい |
| 速度パルス信号出力 | はい |
| 5V | ドライバーボード内出力電圧 |
| M について | モーターの速度のパルス信号の出口ポート,5Vのパルス信号 |
| Z/F | 方向制御ポートを回転させます. 接続 5V 高レベルまたは接続なしは前向き, 0 V 低レベル接続または GND 接続は逆方向です. |
| VR | 速度制御ポート. アナログ電圧線形速度調節 0.1v -5V, 入力抵抗は 20K Ohm,入力 PWM 速度調節時 GND と接続, PWM 周波数:1-20KHZ; 作業サイクル 0-100% |
| GND | ドライブボードの内部制御に使用 |
| マルチ | モーターフェーズA |
| MB | モーターフェーズB |
| MC | モーターフェーズC |
| GND | ワシントン DC |
| VCC | DC+ |
