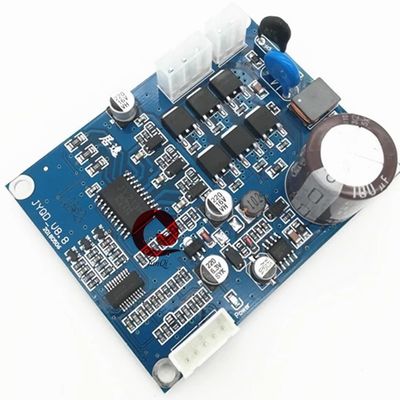

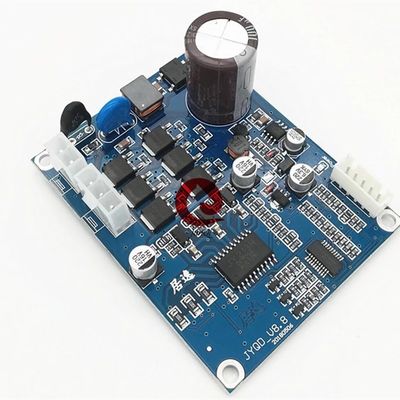

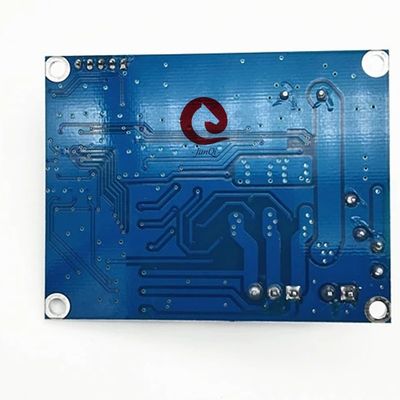

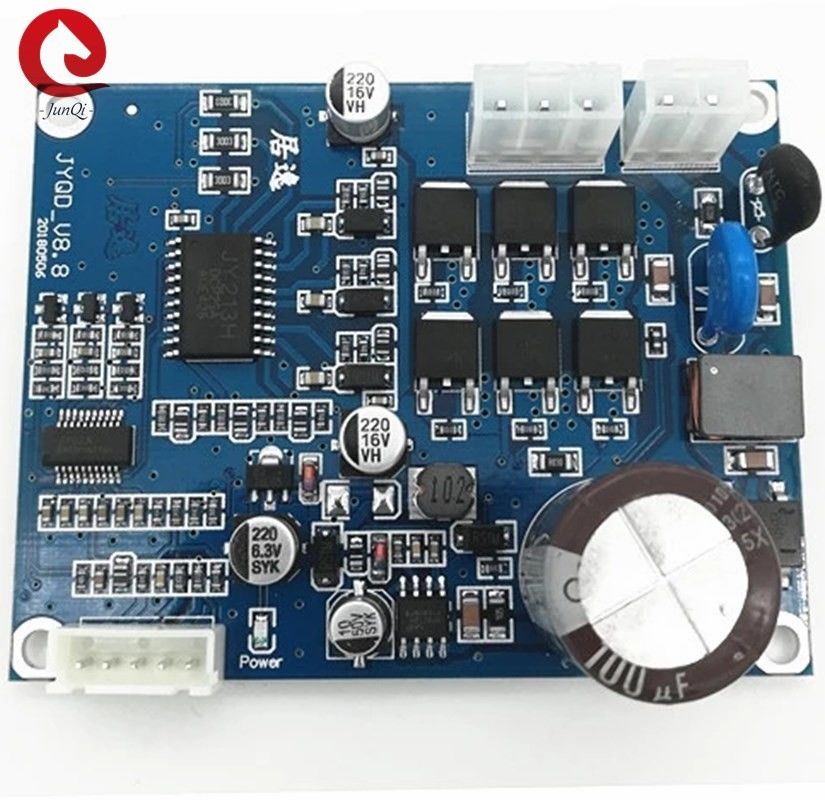

AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板

AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板

  • AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板
  • AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板
  • AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板
  • AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板
AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板
商品の詳細:
起源の場所: 中国
ブランド名: JUYI
証明: CE,
モデル番号: JYQD-V8.8
お支払配送条件:
最小注文数量: 1セット
価格: Negotiable
パッケージの詳細: PE BAG+のカートン
受渡し時間: 5-10日
支払条件: T/T、L/C、Paypal
供給の能力: 10000sets/Month
連絡先
詳細製品概要
製品名: ブラシレスDcモーター運転者板 定常電圧: 90-265VAC (110VAC/220VAC)
最高の流れ: 1A 働く流れ: 0.5A
PWMの速度制御: PWMの頻度:1-20KHzの使用率0-100% アナログ電圧速度の規則: 0-5V
ブラシレス: Sensorlessブラシレスdcモーターのため テクニカル サポート: はい
色: 速度のパルス信号の出力: はい
ハイライト:

SensorlessブラシレスDCモーター運転者

,

sensorlessモーター運転者板

,

3PHブラシレスDCモーター運転者

元のJUYIの技術JYQD_V8.8 DCブラシレス モーター ドライブ板高圧ドライブ板管理委員会モーター ドライブ

運転者板の5V出力ポートは外部デバイスを接続するために禁止する。それは速度の規則および逆転のための板の外的な電位差計そしてスイッチにだけ適当である。

JYQD-V8.8運転者板の「M」ターミナルはモータ速度のパルス出力機構信号(プッシュ プル出力)であり、最大出力の流れは5mAよりより少しである。

型式番号 JYQD-V8.8/JYQD-V8.8D
作動の臨時雇用者。 -20-85℃
作動の電圧 90-265V AC
最高の流れ 1A
現在のCont.working 0.5A
·PWMの速度制御 PWMの頻度:1-20KHZ;使用率0-100%
アナログ電圧速度の規則 0-5V
O.V / L.Vの保護 肯定
速度のパルス信号の出力 肯定

AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板 0

配線図:

AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板 1AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板 2

5V-----運転者板内部出力電圧

M----モータ速度のパルス信号の出力ポート、5Vパルス信号。

1.制御港

Z/F----回転方向制御港。「5V」high-levelを接続しなければか、またはである前方方向、低レベル0ボルトを接続するために接続しなさいまたはGNDに接続することは反対方向ではない。

VR----速度制御の港。入力PWM速度の規則、PWMの頻度時アナログ電圧線形速度正規0.1v -5VはGNDと、入力抵抗20Kオーム、接続するである:1-20KHZ;使用率0-100%

ドライブ板内部制御のためにGND使用される

2. 力の港

U/MA----モーター段階A

V/MB----モーター段階B

W/MC----モーター段階C

AC----L

AC----N

3. 運転者板にモーターからの50以上のcmの間隔があったら保護されたワイヤーを使用しなさい、さもなければ正常な使用に影響を与える異常な運転をもたらすかもしれない。

4.This AC入力運転者板は適用の作り付けの運転者である場合もある

5. 運転者MOSFETおよび脱熱器または設置版間の絶縁材への注意。

次元デッサン:

AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板 3

AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板 4AC110V 220V 3PH SensorlessブラシレスDCモーター運転者板 5
