長方形JY02A ICに基づくSensorless DCモーターのためのブラシレスDCモーター運転者

商品の詳細:

起源の場所:	中国
ブランド名:	JUYI
証明:	CE,ROHS, UL
モデル番号:	JYQD-V8.3B

お支払配送条件:

最小注文数量:	1セット
価格:	交渉可能
パッケージの詳細:	PE BAG+のカートン
受渡し時間:	5-10日
支払条件:	T/T、L/C、Paypal
供給の能力:	1000sets/day

詳細製品概要

製品名:	ブラシレスDcモーター運転者板	定常電圧:	24VDC
働く流れ:	7A	PWMの速度制御:	デューティサイクル0-100％
速度のパルス信号の出力:	はい	ホール効果:	はい
ブラシレス:	sensorlessモーターのため	テクニカルサポート:	はい
ハイライト:	直角型ブラシレスDCモータードライバー

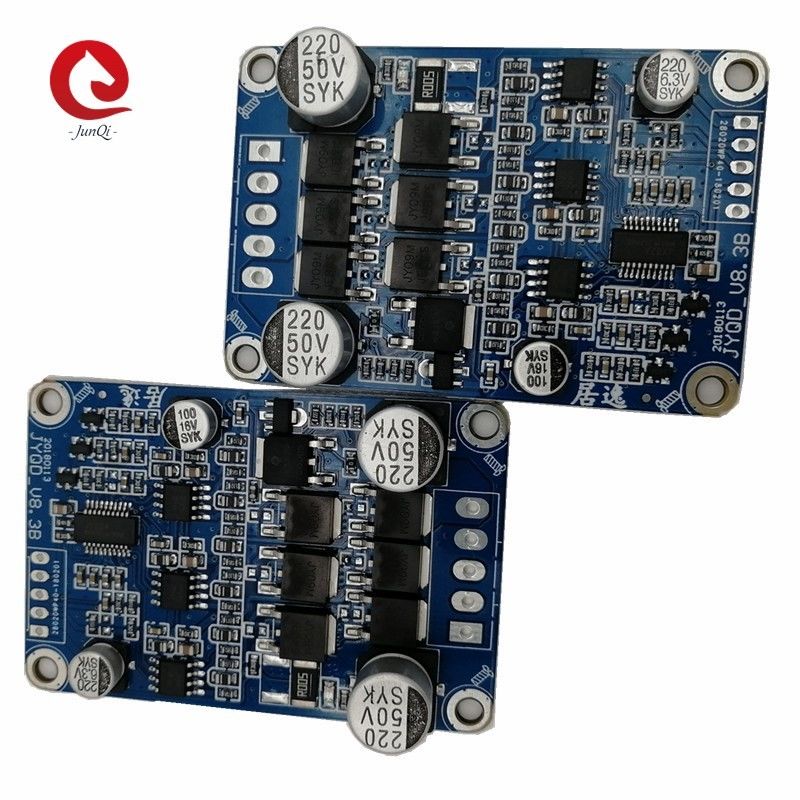

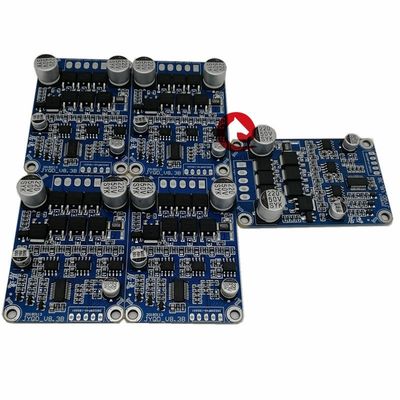

JYQD-V8.3BブラシレスDCモーター運転者板

長方形JY02A ICに基づくSensorless DCモーターのためのブラシレスDCモーター運転者 0

モデル

実用温度（℃）

作動の電圧（V）

MAX現在の（A）

·連続的な動作電流

（a）

PWMの速度の規則

（1-20KHZ）

アナログ電圧速度正規の（V）

速度のパルス信号の出力

JYQD-V 8.3B

-20-85℃

12V-36V

使用率

0-100%

PWMの頻度:1-20Khz

0-5V

√

アプリケーションノート:

1. 指定されるように運転者板の範囲を超過しないためにことをモーターの電圧および力変数確認しなさい。

2. この運転者板は3-phaseブラシレスsensorlessモーターのために使用されるが、すべての3-phaseブラシレスsensorlessモーターに直接適しない。運転の効果がよくなければ（逆転するジッターの開始のような現在のモーターnoloadの働くことは余りに大きい、速度は安定していない、効率は低く、負荷との開始できない。）調節をする顧客は実際の状態に従って最もよい運転の効果を達成するために運転者板の抵抗そしてキャパシタンスを調節できる（付属品を方法については見るため）

3. JYQD-V8.3Bdriver板はハウジングおよび脱熱器なしにむき出しの床である。60Wのそれの下のモーターの力が脱熱器を加える必要はなければただ正常な換気および健康な絶縁材を保障する必要がある。モーターの力が次として60Wのそれよりもっと図表のような脱熱器を加えなければならなければ。

4. JYQD-V8.3Bの運転者板に反逆の関係の保護がないノート、それを永久に損なう運転者板を逆転させた極性の関係なら取りなさい。

5. 運転者板の5V出力ポートは外部デバイスを接続するために禁止する。それは速度の規則および逆転のための板の外的な電位差計そしてスイッチにだけ適当である。

6. JYQD_V8.3Bの運転者板の「M」ターミナルはモータ速度のパルス出力機構信号（プッシュプル出力）であり、最大出力の流れは5mAよりより少しである。

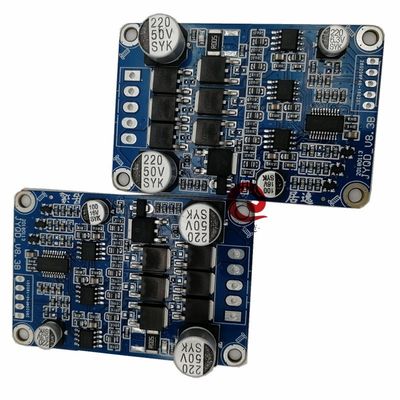

12-36V 3 -段階のSensorless DCモーター-20 - 85℃のためのブラシレスDCモーター運転者

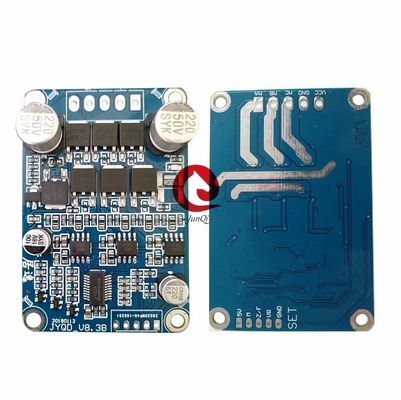

配線図

5V-----運転者板内部出力電圧

M----モータ速度のパルス信号の出力ポート、5Vパルス信号。

1. 制御港

Z/F----回転方向制御港。「5V」high-levelを接続しなければか、またはである前方方向、低レベル0ボルトを接続するために接続しなさいまたはGNDに接続することは反対方向ではない。

VR----速度制御の港。入力PWM速度の規則、PWMの頻度時アナログ電圧線形速度正規0.1v -5VはGNDと、入力抵抗20Kオーム、接続するである:1-20KHZ;使用率0-100%

ドライブ板内部制御のためにGND使用される

2. 力の港

MA----モーター段階A

MB----モーター段階B

MC----モーター段階C

GND----DC-

VCC----DC +

3. 運転者板にモーターからの50以上のcmの間隔があったら保護されたワイヤーを使用しなさい、さもなければ正常な使用に影響を与える異常な運転をもたらすかもしれない。

4.Control港の間隔:2.54mmの力の港の間隔:3.96 mm

5. 運転者MOSFETおよび脱熱器または設置版間の絶縁材への注意。

次元デッサン

適用:

ブラシレスファンのコントローラー、

ブラシレス水ポンプのコントローラー、

elctric用具のコントローラー、

空気送風機のコントローラーの運転者、

sensorlessモーター運転者

私達はまた脱熱器を運転者板に供給してもいい。ワイヤーコネクター、歓迎された照会。

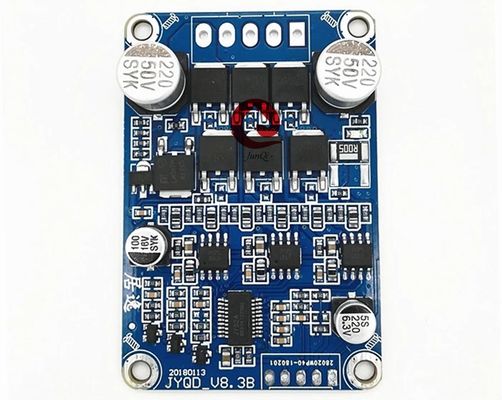

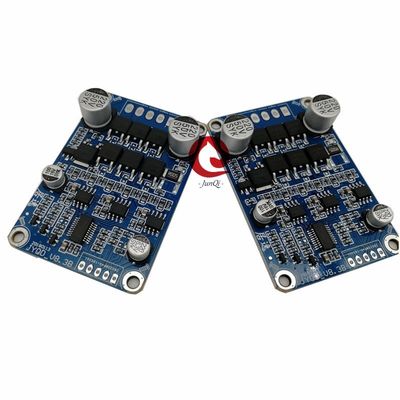

長方形JY02A ICに基づくSensorless DCモーターのためのブラシレスDCモーター運転者 4
