顧客のための価値を作成するため。完全性および双方にとって好都合。
 |
| 起源の場所: | 中国 |
| ブランド名: | JUYI |
| 証明: | CE,ROHS, UL |
| モデル番号: | JYQD-V7.3E3 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | PE BAG+のカートン |
| 受渡し時間: | 5-10日 |
| 支払条件: | T/T、L/C、Paypal |
| 供給の能力: | 1000sets/day |

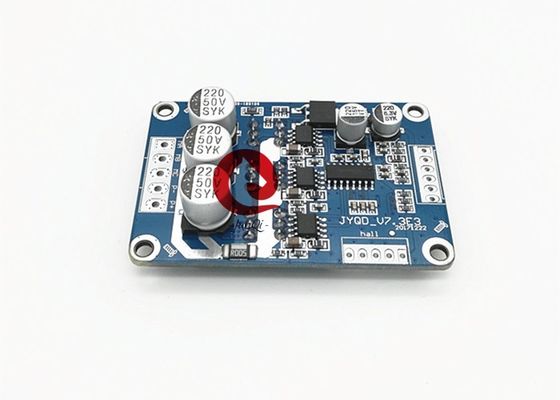

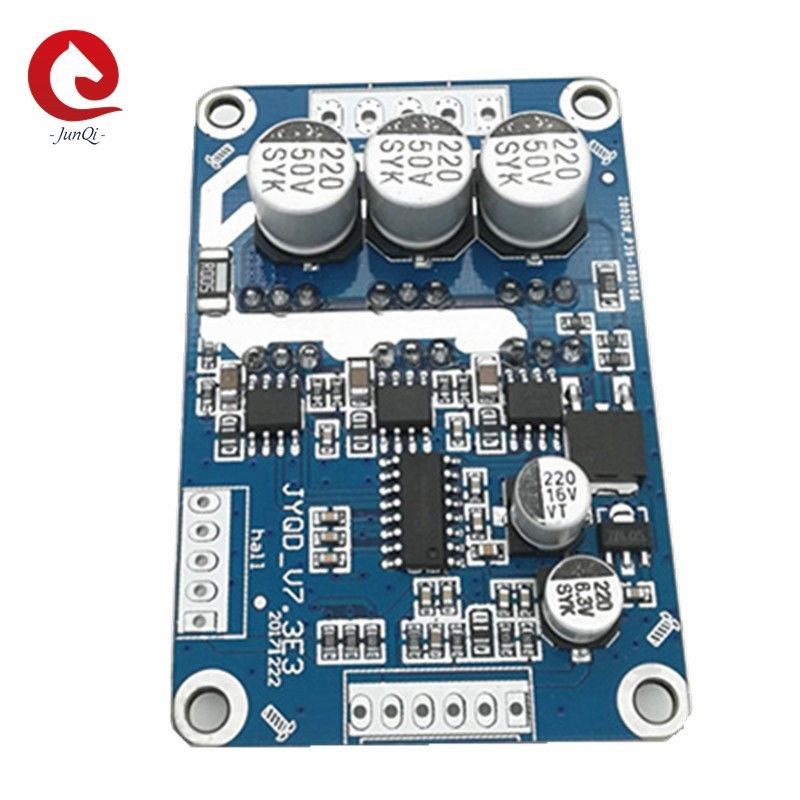

| 製品名: | ブラシレスDCモーター運転者板 | 動作電圧: | DC24V |
|---|---|---|---|
| 動作電流: | 15A | PWM 速度制御: | 作業サイクル 0-100% |
| 速度のパルス信号の出力: | はい | ハール効果: | はい |
| ブラシレス: | はい | テクニカルサポート: | はい |
| ハイライト: | ハール効果ブラシレスDCモータードライバー,ハール効果直流モータードライバー,ハール効果 ブラシレスモータードライバー |
||
| モデル | 動作温度(°C) | 稼働電圧(V) | 最大電流 (A) |
■連続稼働する電流 (A について) |
PWM速度の調節 1〜20KHZ |
アナログ電圧速度規制(V) | 速度パルス信号出力 |
| JYQD-V7だ3E3 | -20°85°C | 12V~36V | 16A | 15A |
作業サイクル 0〜100% |
0〜5V | √ |
警告:
1:このブラシレスDCモータードライバボードは,広範囲に適用されます DCブラシレスとホールセンサー (120°角) の3ワイヤモーター
2: 60W以上の出力時にヒートシンクを追加してください.
散熱器を設置する際には 6pcs MOS の保温層を追加してください. それは保温なしでドライバーボードを永久に損傷します.熱伝導性シリコン油脂を保温器に塗り.
3: BLDCモーター工場は,異なるホール配列を使用することができますので,モーターが異常で起動できなければ,起動できないか,電流が高くなる場合は,ホール配列を調整してください,運転手も傷つけられる.
4運転手には正しい電圧を与え,操作範囲を超えてはいけません. そして運転手には,速度制御のための内蔵5Vがあります.速度制御のために運転手に追加電源 (※5V) を接続しないでください.運転手は傷つけられる
仕様
| 稼働電圧 | DC 12V~36V |
| 稼働電流 | ≤15A |
| 出力 | ≤500W |
| スピード制御 | 0.1V-5VまたはPWM入力 |
| 動作温度 | -40〜85°C |
| 動作湿度 | ≤90% |
| 保護 | 超負荷保護,ロックロータ保護,超電流保護 |
| 機能 | スピードパルス信号出力,柔らかい逆転 (485,CANポートオプション) |
| 総寸法 | 63×42.5×17mm (L*W*H) |
| 純重量 | 55g |
| 選択可能な部品 |
速度調節ポテンチオメーター 外部5桁タホメーター |

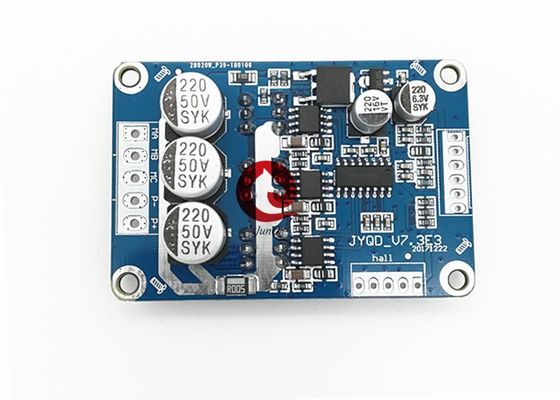

配線指示
1コントロールポート
5Vほらドライバーボード内出力電圧,外部ポテンチオメーター切り替えるスピード調整そして逆転する操作
Z/Fほら方向制御ポートを回転させます. 接続 5V 高レベルまたは接続なしは前向き, 0 V 低レベル接続または GND 接続は逆方向です.
VR ほら速度制御ポート. アナログ電圧線形速度調節 0.1v -5V, 入力抵抗は 20K Ohm,入力 PWM 速度調節時 GND と接続, PWM 周波数:1-20KHZ; 作業サイクル 0-100%
ELほらポート制御を有効にします.接続がない操作を許可するには GND を接続して操作を禁止します
シグナルほら 速度パルス信号出力
GNDほらドライブに使用r取締役会内部管理
2電源ポート
マルチ----モーターフェーズA
MB---- 運動段階B
MC---- 運動相C
ほらワシントンDC
P+----DC +
3:ホールセンサーポート
ほら---ホールA
Hb---ホールB
Hc---ホールc
GND---GND
5V---5V出力
4.ドライバーボードがモーターから50cm以上離れた場合,遮断線を使用します.そうでなければ,正常な使用に影響を与える異常な運転につながる可能性があります.
5コントロールポート距離:2.54mm 電源ポート距離:3.96mm

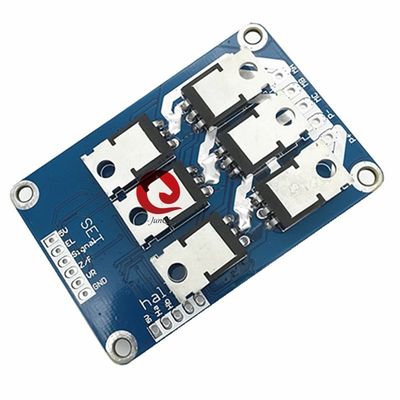

6ドライバ MOSFET とヒートシンク または設置プレートとの間の隔離に注意してください.
マウント寸法
ドライバボードにも 熱シンク ワイヤルコネクタを供給できます
