電気トラック電池の冷却のために頑丈な大量のブラシレスDCモーター水ポンプ

商品の詳細:

起源の場所:	中国
ブランド名:	junqi
証明:	IS9001, TS16949,CE
モデル番号:	OWP-6000KL67

お支払配送条件:

最小注文数量:	1セット
価格:	Negotialbe
パッケージの詳細:	輸出のために適した
受渡し時間:	順序の基盤、
支払条件:	T/T,ウェスタン・ユニオン,ペイパール
供給の能力:	1000set/Month

詳細製品概要

モデル:	OWP-6000KL67	材料:	ステンレス製PPS+GF
電圧:	24VDC、	出力:	190W
定量流量:	6000L/h	頭部:	4m
適用する:	雑種バス、電気自動車
ハイライト:	190WブラシレスDCモーター水ポンプ , 6000L/H自動車電気水ポンプ , 6000L/HブラシレスDCモーター水ポンプ

OWP-6000KL67 SERIES ブラシレスDCウォーターポンプ

昇圧/循環/可変周波数/低騒音/遠心ポンプ

PWM制御/信号フィードバック

■ 技術説明（液体と接触する関連部品）
ポンプヘッドハウジング：PPS+GF
インペラー：PPS+GF
シールドキャビティ：PPS+GF
シャフトスリーブ：カーボランダム複合材料
シャフト：ステンレス鋼（3CR14）シャフト
マグネットハウジング：PPSプラスチックカプセル化
シールリング：EPDM
■ 駆動装置（モーターを含む）
駆動ローター：PPSプラスチックカプセル化マグネット
ネジとナット：SUS 304ステンレス鋼
駆動モーター：ブラシレスモーター
モーターワイヤーフレーム：PPA GF
ポンプハウジング：砂吹きと陽極酸化+PE粉体塗装を施したダイカストアルミニウムケース。
ブラケット：鋼
ブラケットフープ：US 304ステンレス鋼
IP67定格に基づく防水（en60529）
コネクタモデル：AMP282104-1（対応プラグAMP282109-1）
ノズル直径：40mm（1.5インチ）■ 取り付け説明
OWP-6000KLシリーズポンプは遠心ポンプであり、事前に充填する必要があります。
インペラーが常に確保されるように、システムの一番低い位置にポンプを取り付けます。
液体に浸漬されているか、電源を入れる前にポンプを事前に充填してください。

ハイブリッドバス、ハイブリッド乗用車、電気自動車、電車、船舶などの暖房および

冷却循環システムで広く使用されています。

◆遠心ポンプ

◆磁力伝達

◆高効率ブラシレスDCモーター、低消費電力、高効率、長寿命。

◆幅広い動作温度範囲

◆PWM信号速度制御（オプション）

◆診断信号出力（オプション）

◆定流量制御付き

◆逆極性保護

◆空運転保護

◆過電圧、過電流保護

◆過負荷、過熱保護

1：ポンプは空運転しないでください。15分間の空運転は可能ですが（15分後には自動的に停止します）、空運転すると騒音が発生し、シャフトとシャフトスリーブの摩耗も増加します。

2：ポンプ入口に推奨直径のパイプを使用してください。ポンプ入口に細いホースを使用すると、ポンプ内の負圧により、外部の空気がパイプラインを介してポンプに入りやすくなり、ポンプの性能が低下し、気泡がポンプを損傷する可能性があります。

3：ポンプ入口方向から見て、インペラーは時計回りに回転します（出口ポートの矢印を参照）。

4：ポンプは垂直または水平に取り付けることができます（図1を参照）。垂直に取り付ける場合は、出口ポートを上向きにする必要があります。

5：空運転（インペラーに空気が詰まる）を避けるために、ウォーターポンプの出口ポートは垂直またはインペラーの上部にある必要があります（図1を参照）。

6：接続パイプは垂直に取り付ける必要があります（または20cm以内にエルボがないこと）。空気が簡単に排出されるように、出口パイプは90度以下のエルボを使用しないでください（図2を参照）。

7：海水やその他の大きな粒状不純物を含む重度の汚染された液体を液体媒体として使用することはできません。

■ 温度パラメータ

媒体液温度：-40℃～+85℃（-40°F～+185°F）

動作周囲温度：-40℃～+120℃（-40°F～+248°F）

保管温度：-40℃～+70℃（-40°F～+158°F）

（最大100℃ですが、耐用年数が短くなります）

■ システム圧力

-0.2～2.5 bar（100℃（212°F）。

定格電圧と36℃（86°F）の周囲温度に基づくと、耐用年数は20,000時間以上です。

■ 電圧範囲

定格24Vウォーターポンプ、動作範囲18V～32V

モーターは幅広い電圧と温度で使用できますが、過度の電圧または低すぎる電圧と温度はモーターの耐用年数に影響します。ポンプは熱放射環境にさらされてはいけません。

媒体液：液体混合物（60％以下のグリコールを含む水）

■ 電気的パラメータ

(VDC)

(L/H)

18-32v (24V)

Q=6000L/H,

202*90*105

1700g

コネクタモデルと対応する電気的特性（図3を参照）：

AMP282104

(対応プラグAMP282109-1

+24VDC

推奨ワイヤーサイズ（3％の電圧降下に基づく）

ワイヤーの太さ使用する最長ワイヤー24v

1.5 mm²

2.5 mm²

3 mm²

4 mm²

* ワイヤーの長さは、ポンプからバッテリーまでの距離を意味します。

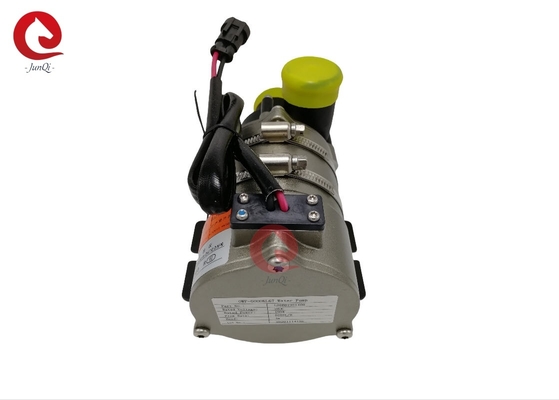

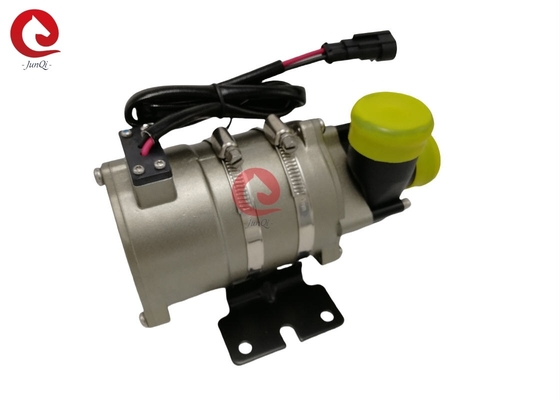

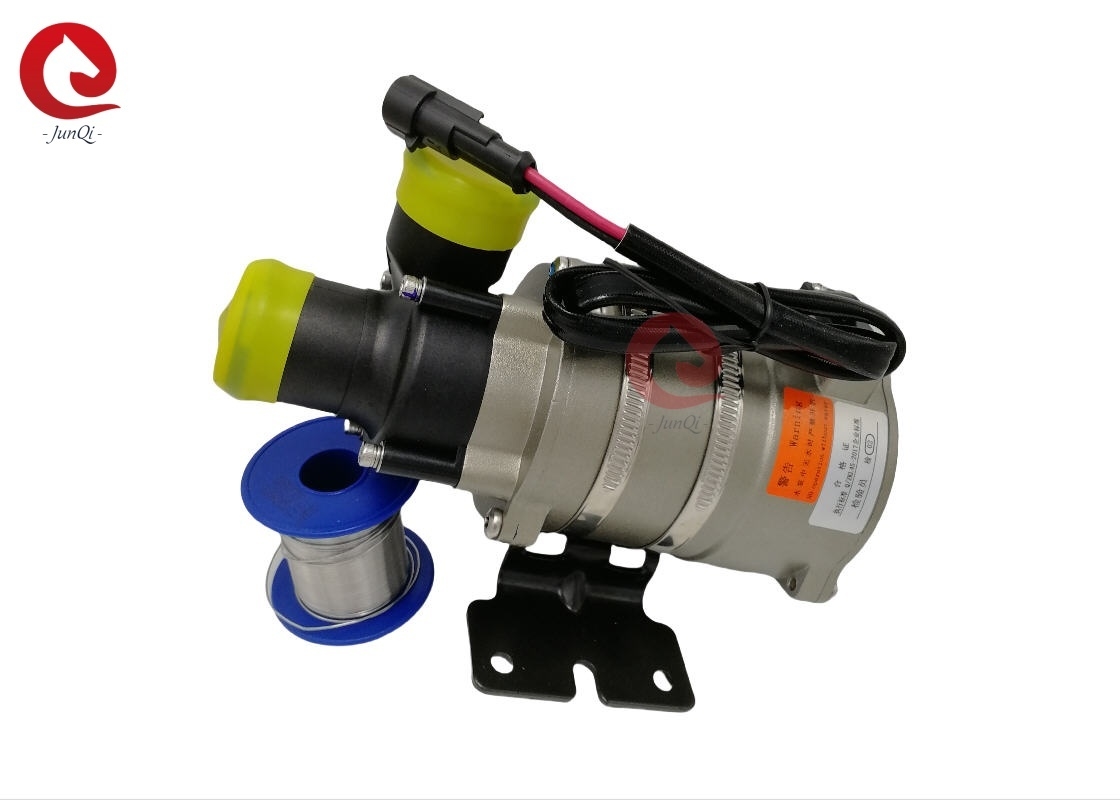

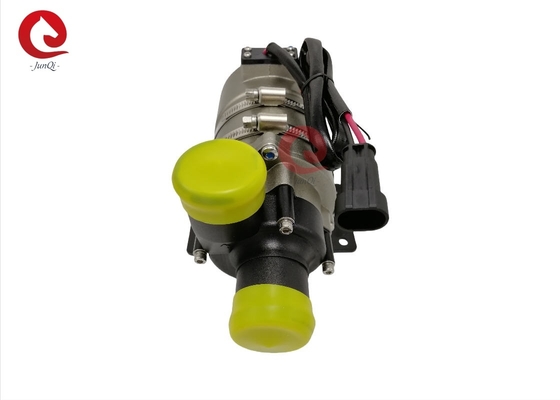

電気トラック電池の冷却のために頑丈な大量のブラシレスDCモーター水ポンプ 1

■ 注意事項

1. 動作周囲温度：-40℃～120℃。設置中は、三元触媒、ガス排出管システム、エンジンに近づけないようにし、動作環境温度を確保してください。	2. ウォーターポンプの設置位置は、ポンプの耐用年数を延ばすために、できるだけ低い水位に近づける必要があります。
	4. ほこりの多い環境からはポンプを遠ざけてください。ほこりは耐用年数を短くするのに有害です。
5. 水の純度に注意し、詰まりやインペラーの詰まりを避けて、ポンプの耐用年数を短くしてください。	■
性能パラメータ	外形寸法：
