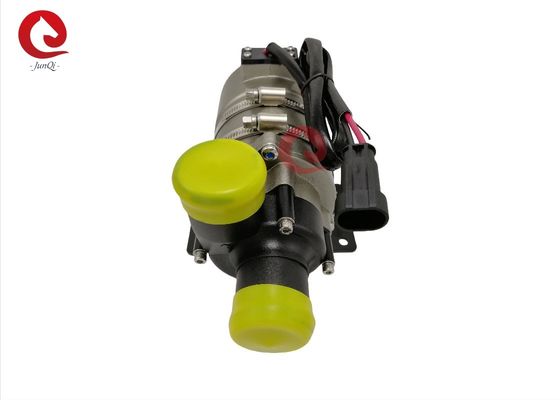

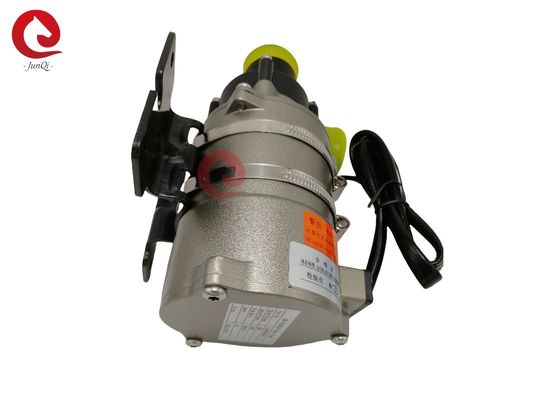

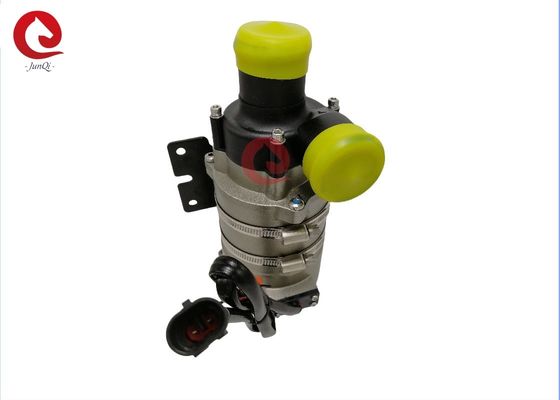

OWP-6000KL67 SERIES ブラシレスDCウォーターポンプ
昇圧/循環/可変周波数/低騒音/遠心ポンプ
PWM制御/信号フィードバック
◆ 用途
ハイブリッドバス、ハイブリッド乗用車、電気自動車、電車、船舶などの暖房および
冷却循環システムで広く使用されています。
◆ 特徴
◎ 遠心ポンプ
◎ 磁力伝達
◎ 高効率ブラシレスDCモーター、低消費電力、高効率、長寿命。
◎ 広い動作温度範囲
◎ PWM信号速度制御（オプション）
◎ 診断信号出力（オプション）
◎ 定流量制御付き
◎ 逆極性保護
◎ 空運転保護
◎ 過電圧、過電流保護
◎ 過負荷、過熱保護
◆ 技術説明（液体と接触する関連部品）
ポンプヘッドハウジング：PPS+GF
インペラー：PPS+GF
シールドキャビティ：PPS+GF
シャフトスリーブ：カーボランダム複合材料
シャフト：ステンレス鋼（3CR14）シャフト
マグネットハウジング：PPSプラスチックカプセル化
シールリング：EPDM
◆ 駆動装置（モーターを含む）
駆動ローター：PPSプラスチックカプセル化マグネット
ネジとナット：SUS 304ステンレス鋼
駆動モーター：ブラシレスモーター
モーターワイヤーフレーム：PPA GF
ポンプハウジング：サンドブラストと陽極酸化+PE粉体塗装を施したダイカストアルミニウムケース。
ブラケット：スチール
ブラケットフープ：US 304ステンレス鋼
IP67定格に基づく防水（en60529）
コネクタモデル：AMP282104-1（対応プラグAMP282109-1）
ノズル径：40mm（1.5インチ）◆ 取り付け説明
OWP-6000KLシリーズポンプは遠心ポンプであり、事前に充填する必要があります。
インペラーが常に確保されるように、システムの最も低い位置に取り付けられたポンプ
液体に浸漬されているか、電源を入れる前にポンプを事前に充填してください。
1：ポンプは空運転しないでください。15分間の空運転が可能ですが（15分後）、
分間の空運転後、自動的に停止します）、空運転すると騒音が発生し、
シャフトとシャフトスリーブの摩耗も増加します。
2：ポンプ入口に推奨される直径のパイプを使用してください。より小さい直径を使用した場合
ホースポンプ入口、ポンプ内の負圧により、外部の空気がより入りやすくなります
パイプラインを介してポンプに侵入すると、ポンプの性能が低下し、空気
気泡がポンプに損傷を与えます。
3：ポンプ入口方向から見て、インペラーは時計回りに回転します（矢印を参照）。
出口ポート）。
4：ポンプは垂直または水平に取り付けることができます（図1を参照）垂直に取り付けた場合、
出口ポートは上向きにする必要があります。
5：空運転（インペラーに空気が詰まる）を避けるために、ウォーターポンプの出口ポートは
インペラーの上部または垂直である必要があります。（図1を参照）
6：接続パイプは垂直に取り付ける必要があります（または20cmにエルボーがないこと）
空気が簡単に排出され、出口パイプは90度未満のエルボーを使用しないでください（図2を参照）。
7：海水やその他の大きな粒状不純物を含む重度の汚染物質を液体として使用することはできません
媒体。
◆ 温度パラメータ
媒体液温度：-40℃～+85℃（-40°F～+185°F）
動作周囲温度：-40℃～+120℃（-40°F～+248°F）
保管温度：-40℃～+70℃（-40°F～+158°F）
（最大100℃ですが、耐用年数が短くなります）
◆ システム圧力
-0.2～2.5 bar（100℃（212°F）。
定格電圧と36℃（86°F）の周囲温度に基づくと、耐用年数は20,000時間以上です。
◆ 電圧範囲
定格24Vウォーターポンプ、動作範囲18V～32V
モーターは幅広い電圧と温度で使用できますが、過剰または低すぎる
電圧と温度はモーターの寿命に影響します。ポンプは
熱放射環境にさらされています。
媒体液：液体混合物（60％以下のグリコールを含む水）
◆ 電気的パラメータ
動作電圧
|
(VDC)
定格電力
|
(W)
定格流量
|
(L/H)
寸法
|
(mm)
重量
|
(g)
18-32v（24V）
|
| 190W |
Q=6000L/H、 |
H
≧4m202*90*105
|
1700g |
コネクタモデルと対応する電気的特性（図3を参照）： |
AMP282104
|
（対応プラグAMP282109-1
1
|
2 |
+24VDC |
| GND |
推奨ワイヤーサイズ（3％の電圧降下に基づく） |
ワイヤーの太さ
| 使用される最長のワイヤー |
24v |
| |
1.5 mm² |
|
16m
|
2.5 mm² |
|
25m
|
3 mm² |
|
31m
|
4 mm² |
|
40m
|
* ワイヤーの長さは、ポンプからバッテリーまでの距離を意味します。 |
◆ 注意事項
1. 動作周囲温度：-40℃～120℃、設置中は三元触媒に近づけないようにしてください。
ガス排出管システムとエンジン、動作を確保
環境温度。
2. ウォーターポンプの設置位置は、できるだけ低い水に近づける必要があります。
レベル、ポンプの耐用年数を延ばすため。
4. ほこりの多い環境からポンプを使用してください。ほこりはサービスを減らすのに有害です。
寿命
5. 水の純度に注意し、詰まりやインペラーの詰まりを避けてください。
ポンプの耐用年数
◆
性能パラメータ外形寸法：
