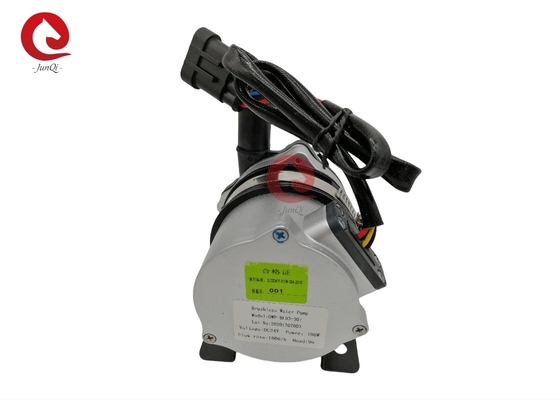

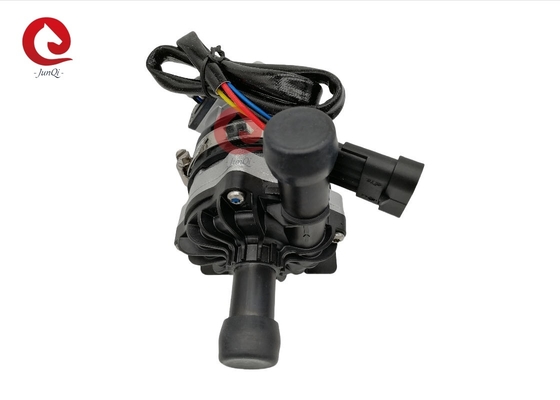

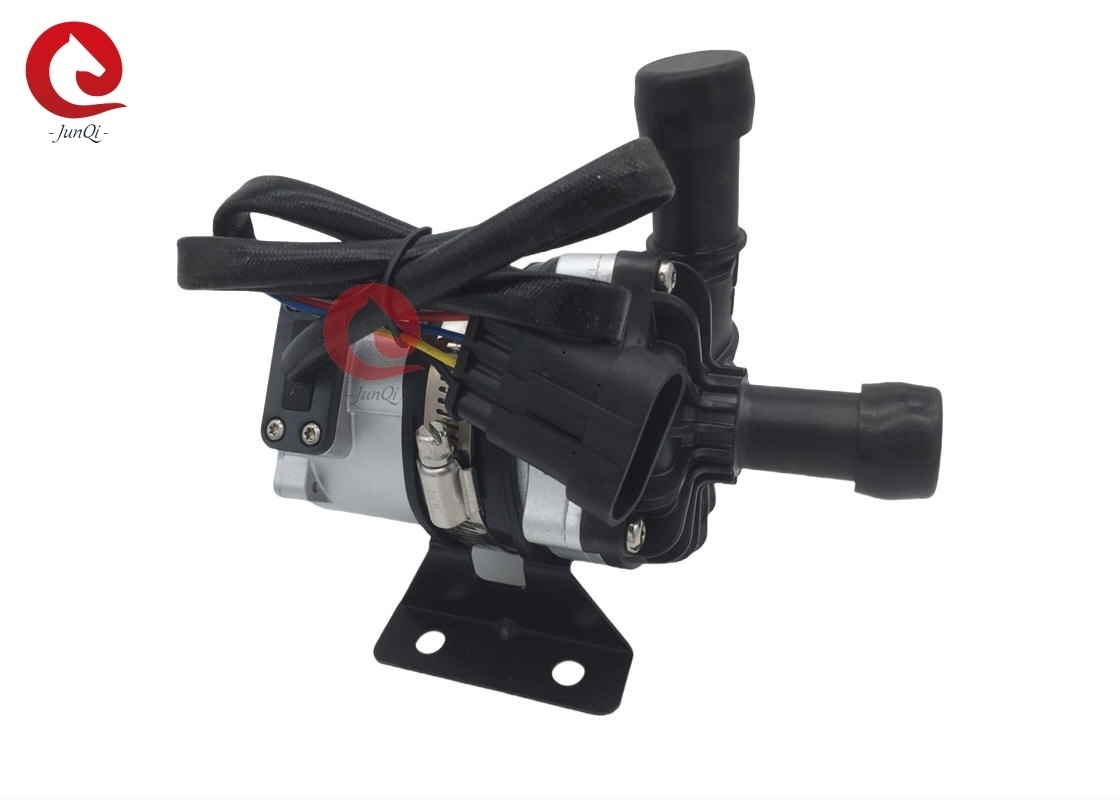

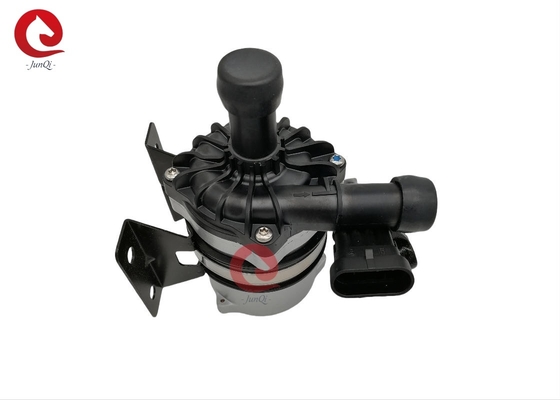

24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御

24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御

  • 24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御
  • 24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御
  • 24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御
  • 24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御
24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御
商品の詳細:
起源の場所: 中国
ブランド名: junqi
証明: IS9001, TS16949,CE
モデル番号: OWP-BL93-301
お支払配送条件:
最小注文数量: 5セット
価格: Negotialbe
パッケージの詳細: 輸出のために適した
受渡し時間: 順序の基盤、
支払条件: T/T,ウェスタン・ユニオン,ペイパール
供給の能力: 1000set/Month
連絡先
詳細製品概要
モデル: OWP-BL93-301 材料: アルミ合金
電圧: 24VDC 出力: 100W
定量流量: 1800L/H, 最高の頭部: 9m
適用する: 雑種バス、電気自動車 使用: 冷却液
ハイライト:

9M車の電気水ポンプ

,

24VDCブラシレスdcポンプ

,

24VDC車の電気水ポンプ

OWP-BL93-301 電動水ポンプ 24V DC 1800L/M,H=9M,PWM制御付き100W BLDC水ポンプ

増強/循環/変数周波数/低騒音/シールドポンプ/PWM制御/欠陥フィードバック







OWP-BL93-301 PWM制御とエラー付き100WBDC水ポンプ コラントポンプ,グリコルポンプ,Bldc水ポンプ

■ アプリケーション
ハイブリッドバス,ハイブリッド乗用車,電気自動車,列車,船舶,その他の暖房冷却循環システムで広く使用されています.

■ 特徴
◆磁気力伝達 (シールドポンプ構造)
◆高効率のブラシレス直流モーター,低消費電力,高効率,長寿命
◆広範囲の動作温度で
◆PWM信号の速度制御
◆常流量制御により
◆反極性保護
◆ドライランニング保護
◆超電圧,超電流保護
◆過負荷,過熱保護

■技術説明 (液体と接触する関連部品)
ポンプヘッドのホイス:PPS+GF
インペラー:PPS+GF
シールド空洞:PPS+GF
シャフトカバー:炭素樹脂複合材料
シャフト:ステンレス鋼のシャフト
マグネットハウジング:ナイロンプラスチックカプセル
シールリング:EPDM

■ 駆動装置 (モーターを含む)
駆動電磁石:ナイロンプラスチック製のカプセル化磁石
スクロールとナッツ: SUS 304ステンレス鋼
駆動モーター: ブラシのないモーター
モーターワイヤフレーム:PPA GF
ポンプハウジング:砂吹きと浸透処理の付いたアルミニウムケース

ブラケット: 粉末付き鋼
ブラケットリング:US 304ステンレス鋼+ダムリングゴムリング
IP68 評価に基づく防水性 (en60529)
接続モデル: AMP282106-1 (マッチしたプラグ AMP282088-1)
ノズルの直径:22.4mm (内径:16mm)

モデル仕様
OWP-BL93-301 (24VDC)
設置指示書
OWP-BL93-300シリーズのポンプは,プリフールを必要とする遠心ポンプです.
ポンプは,プロペラーが常に液体に浸透していることを確保するために,システムの最も低い位置に設置された,または電源をオンにする前にポンプを事前に満たした.
ほら
1ポンプは,ドライランニングを 30 秒間行うことができますが,ドライランニングは禁止されます (30 秒間のドライランニングの後,自動的に停止します).ドライランニングは騒音になります.また,軸と軸袖に磨きを増やす.

2: ポンプの入口を接続する推奨直径のパイプを使用します.外気はパイプラインを通ってポンプに入りますポンプの性能が低下し 空気泡がポンプにダメージを与えます

3: ポンプの入口方向から見ると,プロペラーは時計回りの方向に回転します (出口口の矢印を参照).

4: ポンプは垂直または水平に設置できます (図1参照) 垂直に設置すると,出口口は上向きでなければなりません.

5: ドライランク (ホイップラーに空気が詰まっている) を避けるために,水ポンプの出口口は垂直またはホイップラーの上部に位置する必要があります (図1参照).

6: 接続パイプは垂直に設置されるべきです (または20cmで肘がない).空気は簡単に放出できるように,出口パイプは90度以下に使用されるべきではありません
肘 (図2参照)

7: 大粒の不純液体を含む海水やその他の重量汚染物質を液体媒質として使用することはできません.
24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御 0
温度 パラメーター
中間液体温度: -40°Cから+85°C (-40°Fから+185°F)
作業環境温度: -40°Cから+85°C (-40°Fから+185°F) 湿度 ≤90%
保存温度: -40°C から +70°C (-40°F から +158°F) (100°C まで,使用寿命は短くなります)
システム圧力
-0.2〜2.5bar (100°Cから212°F)
使用寿命は,定位電圧と36°C (85°F) の環境温度に基づいて2万時間以上である.
電圧範囲
12Vの名水ポンプ,動作範囲9Vから16V
24Vの水ポンプ,可用範囲 18V~30V
モーターは電圧と温度の幅が広い範囲で使用できますが,電圧と温度が過剰または低すぎるとモーターの使用寿命に影響します.ポンプは,周囲の熱放射線に曝せない..

中等液体: 純水,液体混合物 (60%未満のグリコールを含む水)


電気パラメータ

動作電圧

(VDC)

定位電源

(W)

定数流量

(L/H)

サイズ

(mm)

体重

(g)

18-30V ((24V)

100W Q=1800L/H H=9M 148*90*132 1.12KG









コネクタのモデルと対応する電気特性 (図3参照)

AMP282106-1 1 (黒) 2 (黄色) 3 (青) 4 (黒)
(マッチしたプラグ)
AMP282109-1)
GND 欠陥フィードバック PWM +24V







24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御 1
PWM 文字
24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御 2



作業サイクル 記述 コメント:
1:PWM デューティサイクル メトリックエラー 2%
2:PWM電圧:24VDC/12VDC (ポンプ電圧と同じ)
周波数:50-1000KHz
3: 推奨PWM停止義務:10%
4: PWMの切断として推奨する 0% の課税
0%≤税率≤10% 停止状態
11%≤税率≤55% 最短走行速度
56%≤税率≤90% PWMモード
(線形速度制御範囲)
91%≤税率≤100% 最大走行速度


24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御 3
注意
1作業環境の温度: -40°C−85°C, 設置中に3要素催化,ガス放出管システムとエンジンの近くを避け,作業環境の温度を確保する必要があります..
2ポンプの使用寿命を延長するために,水ポンプの設置位置は,可能な限り低水位に近いものでなければなりません.
4ポンプは,使用期間を短縮するために,塵の有害な環境から離れて使用してください.
5ポンプの使用寿命を短縮するために,詰め込みとインペラーをブロックしないように.
性能パラメータ
24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御 4

  • 外部寸法
  • 24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御 5
  • 24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御 6
  • 24VDC 1800L/M 9M 100W BLDC車の電気水ポンプPWM制御 7
