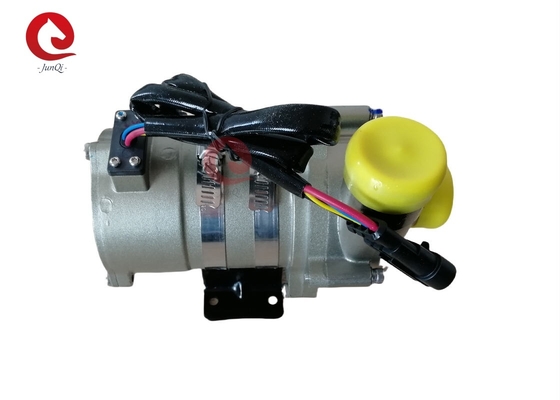

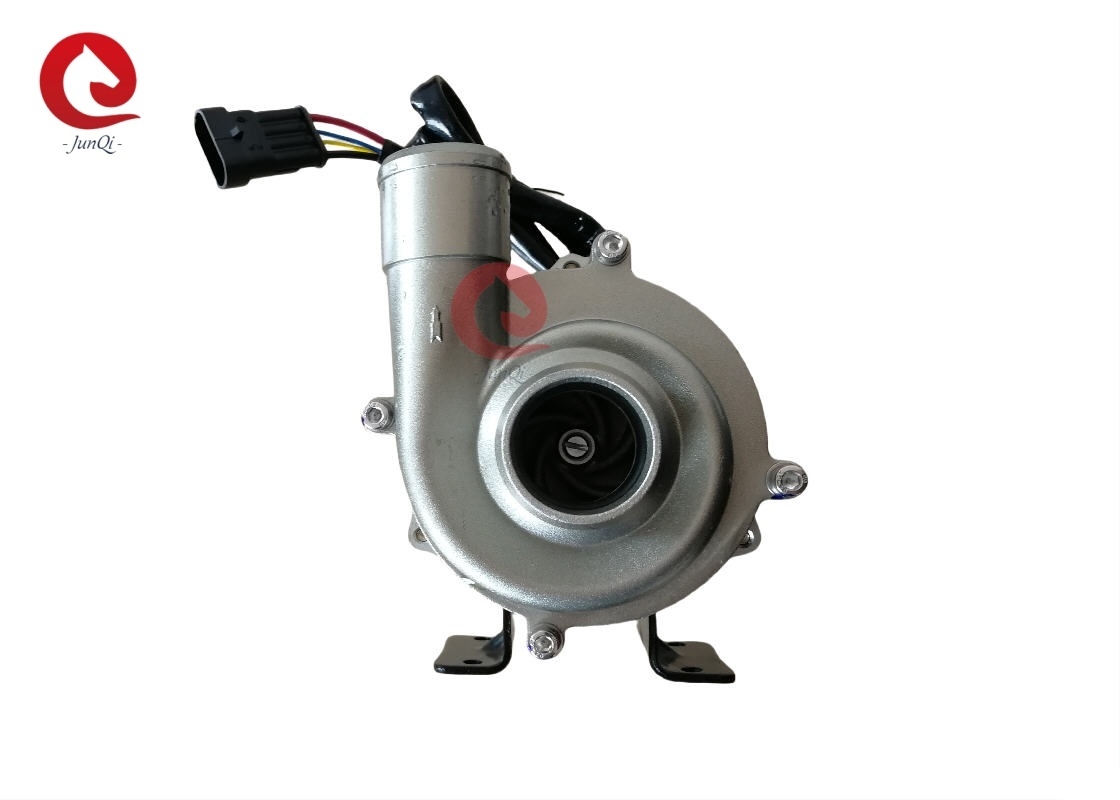

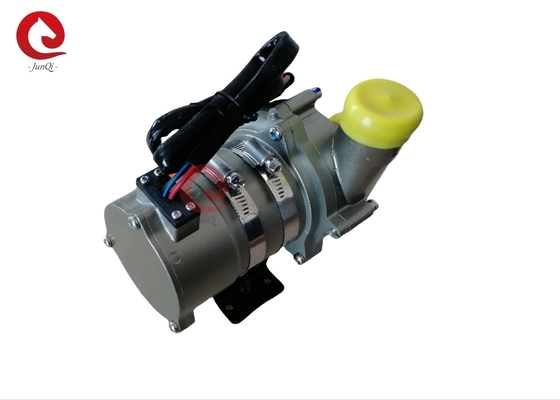

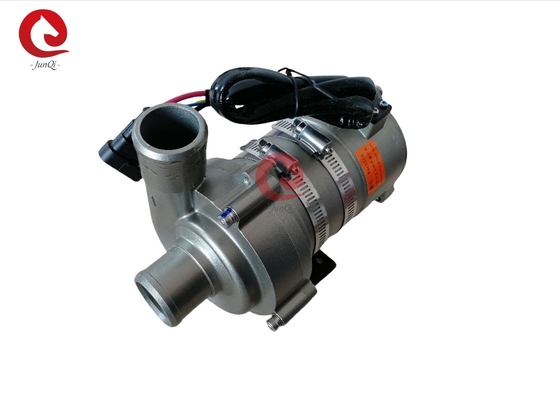

PWMと冷却する電気バス、トラック電池およびコントローラーのためのブラシレスDCモーター遠心ポンプDC 24V 240Wの頑丈な電気水ポンプ
OWP-7000KL67 240Wの電気バス/トラックの電池およびコントローラーの冷却装置のための頑丈な電気水ポンプ
■適用
雑種バス、雑種の乗用車、電気自動車、列車、船および他の暖房で広く利用された
冷却の循環システム。
■特徴
◆遠心ポンプ
◆磁力伝達
◆高性能ブラシレスDCモーター、低い電力の消費、高性能、長い耐用年数。
◆広い範囲の実用温度を使って
◆PWM信号の速度制御（任意）
◆診断信号の出力（任意）
◆一定した流れの制御を使って
◆逆の極性の保護
◆乾燥した連続した保護
◆現在の保護上の電圧に、
◆温度の保護に、積み過ぎなさい
■技術的な記述（液体と接触する関連の部分）
ポンプ ヘッド ハウジング:ダイ カストのアルミ合金は
インペラー:PPS+GF
盾キャビティ:PPS+GF
シャフトの袖:カーボランダムの複合材料
シャフト:ステンレス鋼（3CR14）シャフト
磁石ハウジング:PPSのプラスチックcapsulation
シール リング:EPDM
■運転装置（を含むモーター）
回転子の運転:PPSのプラスチックcapsulated磁石
ねじおよびナット:SU 304のステンレス鋼
運転モーター:ブラシレス モーター
モーター ワイヤー フレーム:PPA GF
ポンプ ハウジング:+PEの粉のコーティングに砂を吹き付け、陽極酸化することを用いるダイカストで形造る アルミニウム場合。
ブラケット:鋼鉄
ブラケットのたが:米国304のステンレス鋼
IP67評価に（en60529）基づいて防水
コネクター モデル:AMP282104-1 （一致させたプラグAMP282109-1）
ノズルの直径:40mm （1.5インチ）
■指示の取付け
OWP-7000KL67シリーズ ポンプは事前に入力されて要求する遠心ポンプである、
インペラーが常にあることを確認するためにシステムの最も低い位置に取付けられているポンプ
液体で浸るか、または力の前にポンプを事前に入力した。
1:ポンプは乾燥動くべきでなくできるのに15分の間乾燥動く（15の後で
乾燥動く分それは自動的に）、乾燥した連続した意志作るまた増加する騒音を、停止する
シャフトおよびシャフトの袖への摩耗。
2:小さい直径を使用したらポンプ入口を接続する推薦された直径の管を使用しなさい
ポンプの否定的な圧力によるホース ポンプ入口はにより容易な外の空気入る
パイプラインを通したポンプ、それはポンプ性能低下およびまた空気を作る
泡はポンプへの損傷をする。
3:ポンプ入口の方向から見られるように、インペラーは右回りに回る（矢を見るため
出口港）。
4:ポンプは取付けられていたとき縦に取付けられているか、または水平に取付けることができる（図1）を見なさい
縦に、出口港は上向きべきである。
5:乾燥したランニングを避けるためには（空気はインペラーにはまり込む）、水ポンプの出口港はべきである
インペラーの甲革の垂直でまたはであって下さい。（図1）を見なさい
6:接続された管は（または20cmの肘無し）空気を作るために縦に取付けられるべきである
容易に排出されて、出口の管はより90度が肘で突くより少しに使用されるべきではない（図2）を見なさい。
7:液体として大きい穀物の不純物の液体との海水か他の重い汚染を使用できない
媒体。
温度変数
中型の液体の温度:-40 +85℃への℃ （- + 185°F）への40°F
働く周囲温度:-40 +120℃への℃ （- +248°F）への40°F
保管温度:-40 +70℃への℃ （- +158°F）への40°F
（100まで℃、しかしそれは耐用年数を短くする）
■システム圧力
2.5棒への-0.2 （100℃ （212°F）。
耐用年数は評価される電圧および36℃に基づく20,000時間以上である（86°F）包囲された
温度。
■電圧範囲
評価される24V水ポンプ、実行可能な範囲18V - 32V
モーターが電圧および温度の広い範囲で余分または余りに使用することができるが
低電圧および温度はモーターの耐用年数に、ポンプあることができない影響を与える
包囲された熱放射に露出される。
中型の液体:液体混合物（60%のグリコールの下のが付いている水）
■電気変数
|
定常電圧
（VDC）
|
評価される力
（w）
|
評価される流れ
（L/H）
|
次元
（mm）
|
重量
（g）
|
| 24V （18V-32V） |
240W |
Q=2800L/H、
H ≥16M
|
190*90*157 |
2200g |
コネクター モデルおよび対応する電気特性（図3）を見なさい:
|
AMP282104
（一致させたプラグAMP282109-1）
|
1 |
2 |
| +24V |
GND |
| ワイヤー厚さ |
使用される最も長いワイヤー* |
| |
24V |
| ² 1.5 mmの |
16m |
| ² 2.5 mmの |
25m |
| ² 3つのmmの |
31m |
| ² 4つのmmの |
40m |
推薦されたワイヤー サイズはある（3%の電圧低下に基づいて）
*ワイヤーの長さはポンプからの電池への間隔を意味する
■注意
1.働く周囲温度:- 40℃--120℃は、触媒作用3要素ガス放電の管システムの近くで避けることを試みるべきで、取付けの間のエンジンは、労働環境の温度を保障する。
水ポンプの2.The設置位置は干潮レベルの近くでできるだけ、ポンプの耐用年数を拡張するべきである。
4。挨りだらけの環境にはほど遠いポンプを、塵である耐用年数を減らすこと有害使用しなさい
5.水の純度への注意詰め込むために、避け、ポンプの耐用年数を減らすためにインペラー妨げた
■パフォーマンス パラメータ
