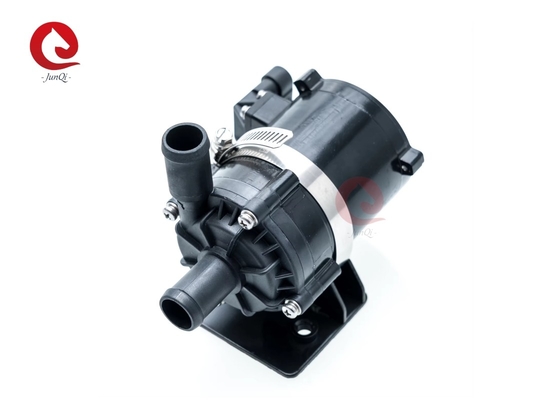

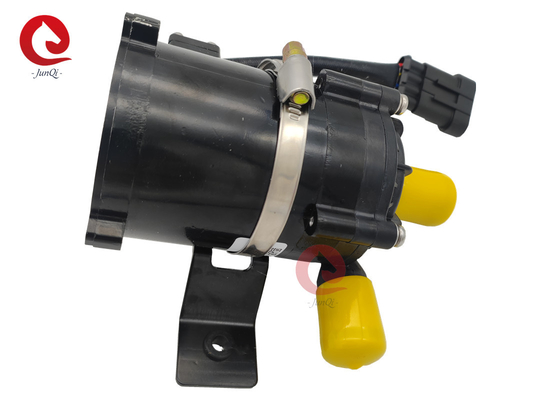

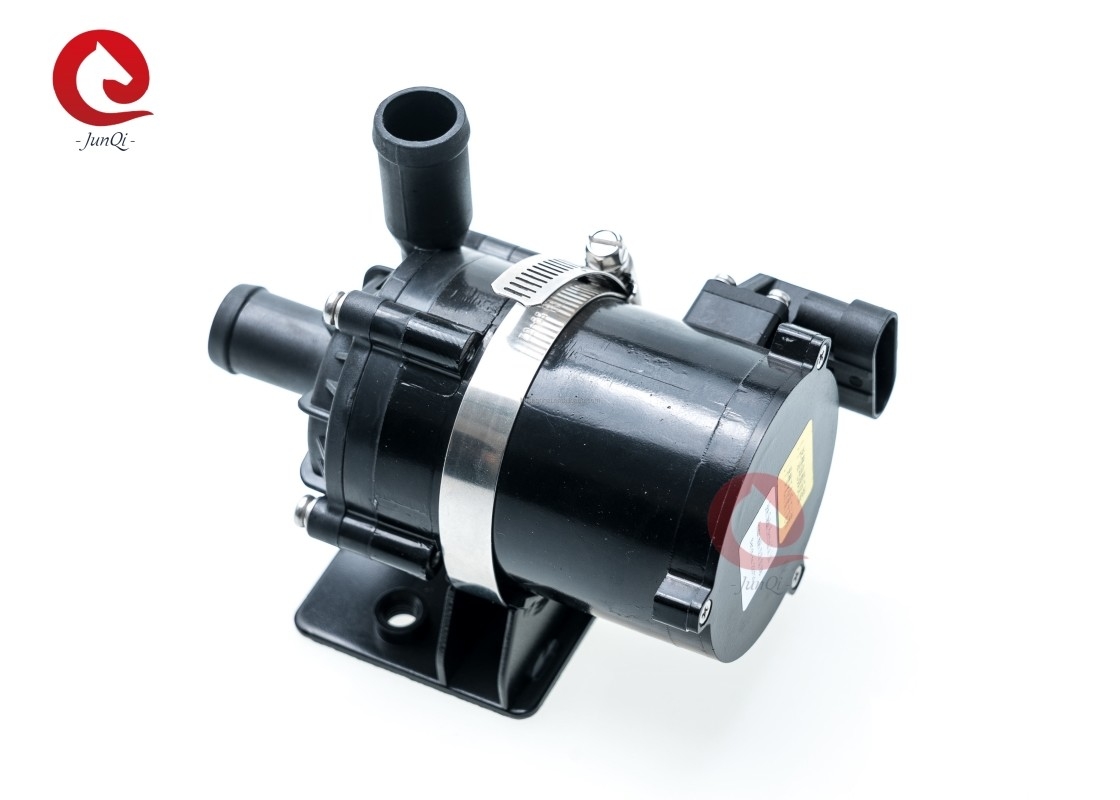

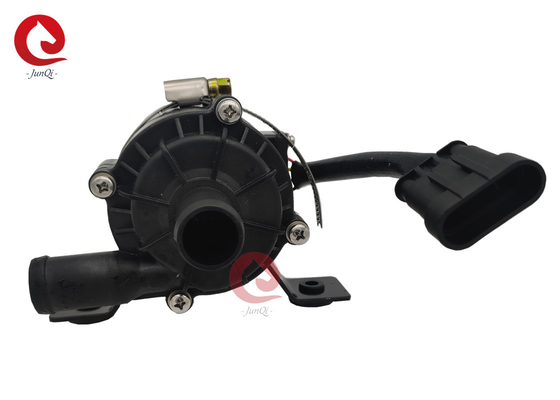

HEV EVの熱する循環のための冷却の補助24の12VDCブラシレスDCモーター水ポンプ80W

HEVまたは電気自動車の電気水ポンプ,電池冷却,冷却液ポンプ,電気自動車ポンプ

DKB80シリーズ 自動車用 電動水ポンプ

増強/循環/変頻/低騒音/シールドポンプ/PWM制御/信号フィードバック

♣ アプリケーション

HEV (ハイブリッド電動車),EV (電動車),列車,船舶,その他の暖房循環および冷却循環システムに適用する.

1ハイブリッド電動車 (HEV),拡張距離電動車 (EREV) のモーターエンジンと制御システム冷却サイクル.

2純粋な電気ミニバスのエンジンと制御システムの冷却サイクル,電池補助加熱と冷却サイクル

3ターボチャージャーの冷却サイクル

4エンジン水冷却サイクル

5. 12KWのプレヒーター水循環

6. 他の冷却システム使用.

♣ 特徴

* 単段階の遠心ポンプ

*磁気力伝達 (シールドポンプ構造)

*高効率のブラシレスDCモーター,低電力消費,高効率,長寿命

* 温度範囲が広い

* PWM信号速度の制御 (オプション PG信号フィードバック)

* 常流量制御で

* 反極性保護

* ドライランニング保護

* 超電圧,超電流保護

* 過負荷,過熱保護

* 自動車級の電子部品

♣技術説明 (液体と接触する部品)

ポンプヘッドのホイス:PPS+GF

インペラー:PPS+GF

シールド空洞:PPS+GF

軸軸:炭素樹脂複合材料+ジルコニアセラミック洗浄機

シャフト:ホールステンレス鋼のシャフト

ローター:ナイロン注射用

シールリング:EPDM

♣ 駆動装置 (モーターを含む)

駆動電磁石:磁石+ナイロン注射用パッケージ

スクロールとナッツ: SUS 304ステンレス鋼

駆動モーター: ブラシのないモーター

モーターワイヤフレーム:PPA+GF (白)

ポンプハウジング:アルミ合金

ブラケット:SUS 304ステンレス鋼

ブラケットリング:US 304ステンレス鋼+ダムリングゴムリング

IP67 基準に基づく防水性 (en60529)

接続器:3ピンまたは4ピン (PG信号フィードバック付き)

ノズルの直径:22.6mm (内径:16mm)

♣ モデル仕様

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)

座り座りブレーケットのモデル後記: SR (例:DKB80-12ASR)

PG信号フィードバックのピンモデル後置き:PG (例:DKB80-12APG)

♣ 設置説明書

DKB80シリーズのポンプは,プリフールを必要とする遠心ポンプです.

ポンプは,プロペラーが常に液体に浸透していることを確保するために,システムの最も低い位置に設置された,または電源をオンにする前にポンプを事前に満たした.

1ポンプは,ドライランニングを 30 秒間行うことができますが,ドライランニングは禁止されます (30 秒間のドライランニングの後,自動的に停止します).ドライランニングは騒音になります.また,軸と軸袖に磨きを増やす.

2: ポンプの入口を接続する推奨直径のパイプを使用します.外気はパイプラインを通ってポンプに入りますポンプの性能が低下し 空気泡がポンプにダメージを与えます

3: ポンプの入口方向から見ると,プロペラーは時計回りの方向に回転します (出口口の矢印を参照).

4: ポンプは垂直または水平に設置できます (図1参照) 垂直に設置すると,出口口は上向きでなければなりません.

5: ドライランク (ホイップラーに空気が詰まっている) を避けるために,水ポンプの出口口は垂直またはホイップラーの上部に位置する必要があります (図1参照).

6: 接続パイプは垂直に設置されるべきです (または20cmで肘がない).空気は簡単に放出できるように,出口パイプは90度以下に使用されるべきではありません

肘 (図2参照)

7: 液体媒質として海水や大粒の不浄液を含む他の重量汚染物質を使用しないでください.

♣温度パラメータ

中間液体温度: -40°Cから+120°C (-40°Fから+248°F)

作業環境温度: -40°Cから+100°C (-40°Fから+212°F)

保存温度: -40°C から +70°C (-40°F から +158°F)

(最大100°C,使用寿命が短くなる)

♣ システム圧力

-0.2〜2.5bar (100°Cから212°F)

使用寿命は,定位電圧と36°C (85°F) の環境温度に基づいて2万時間以上である.

♣電圧範囲

12Vの名水ポンプ,動作範囲9Vから16V

24Vの水ポンプ,可用範囲 18V~30V

モーターは電圧と温度の幅が広い範囲で使用できますが,電圧と温度が過剰または低すぎるとモーターの使用寿命に影響します.ポンプは,周囲の熱放射線に曝せない..

中等液体: 純水,液体混合物 (60%未満のグリコールを含む水)

♣電動パラメータ

♣コネクタモデルとピン

♣ 注意

1作業環境温度:-40°C-120°C,設置中に3要素催化,ガス放出管システムとエンジンの近くを避けるようにする必要があります.作業環境の温度を確保する.

2ポンプの使用寿命を延長するために,水ポンプの設置位置は,可能な限り低水位に近いものでなければなりません.

3水抵抗を減らすために,可能な限り,装置のパイプラインの肘の数を減らすために,ポンプから20cm以内には肘がないようにする必要があります.

4ポンプは,使用期間を短縮するために,塵の有害な環境から離れて使用してください.

5ポンプの使用寿命を短縮するために,水の純度に注意し,詰め込みやインペラーをブロックしないようにしてください.

♣ 曲線図

♣全体的な寸法
