起源の場所: | 中国 |
ブランド名: | Junqi |
証明: | ISO9001 |
モデル番号: | JYQD_V7.3B |
最小注文数量: | 2pcs (サンプル利用可能) |
---|---|
価格: | 交渉可能 |
パッケージの詳細: | 輸出のための続き |
受渡し時間: | 順序の量/Negotiableによって決まりなさい |
支払条件: | T/T、Paypal |
供給の能力: | 1ヶ月あたりの10000PCS |
電圧: | 7V/12V/24V/36V/48V | タイプ: | ブラシのない直流モーター |
---|---|---|---|
頼むから: | 8A | 最大電流: | 10A |
駆動エンジンのパワー: | 200W未満 | 産地: | 中国 |
速度制御: | PWM/アナログ電圧 | ||
ハイライト: | 人のトラックの電動操作窓の調整装置,電力の窓の調整装置24V,OEMの鉄の電気窓の調整装置 |

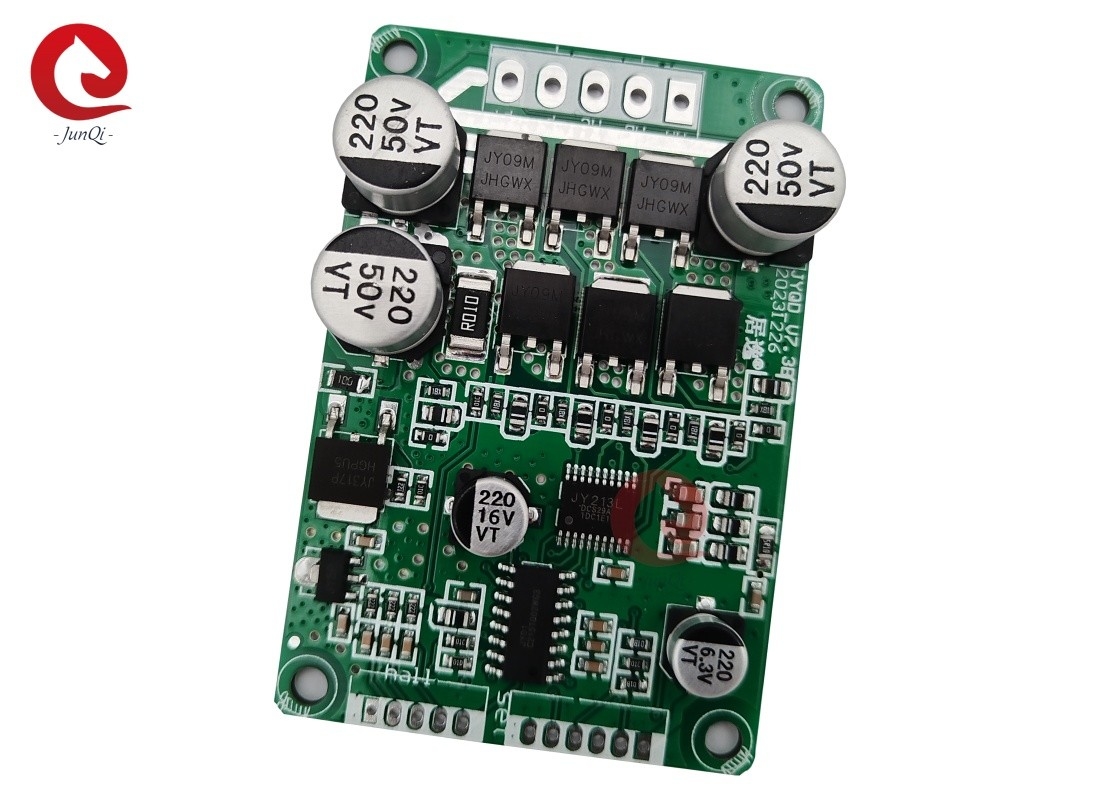

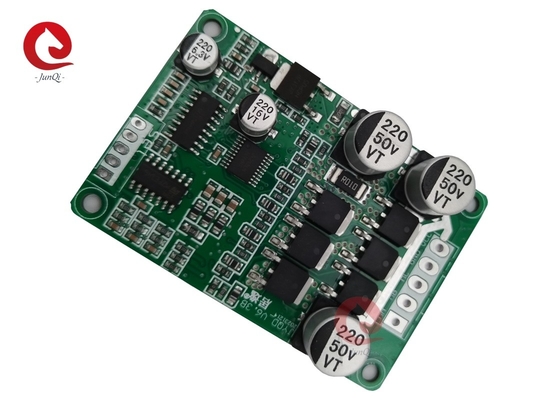

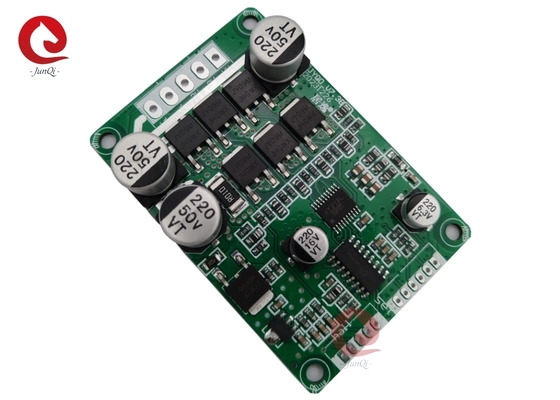

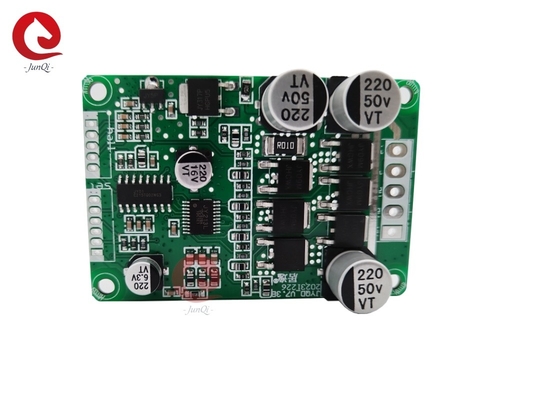

JYQD_V7.3B 電圧 7~48V 最大電流 10A 駆動電源 200W未満 ホールセンサー BLDC モーター
記述:
適用に関する注釈:
1モーターの電圧と電力のパラメータがドライバーボードで指定された範囲を超えないことを確認します.
2. このドライバーボードは120度のホールブラシレスDCモーターに適しています. すべての製造者のラインシーケンスがドライブボードのラインシーケンスに対応していません.顧客は,実際の状況に応じてホールライン配列またはモーター三相ライン配列を調整することができます最良の運転効果を達成する
3. JYQD_V7.3Bドライブボードは裸のボードで, 100W以下のドライブパワーモーターは熱散を強制する必要はありません,通常の換気を確保する必要があります.
4ドライバーボードの5V出力ポートは,外部電気機器に接続することは禁止されています.速度調節と逆転のためにこのボードに外部ポテンチオメーターとスイッチを接続するためにのみ適しています.
5JYQD_V7.3Bドライバーボードの信号は,モーターの速度パルス出力信号であり,出力電流は5mA未満です.
ワイヤリング接続図:
ポートの記述:
1HALLセンサーポート
GND Hall 負極
Hc Hall Hc 会議室
Hb Hbホール
ハール ハール
5V プラスのポール
2コントロールポート
GND ドライバーボードの内部制御に使用される
VR 速度制御ポート. アナログ電圧速度調節 0V-5V速度調節,線形速度調節低から高へ. PWM速度調節はドライバーボードで固定する必要があります.
Z/F 旋回方向制御ポート アナログ電圧速度調節 0V-5V速度調節,線形速度調節 低から高へPWM速度調節はドライバーボードで固定する必要があります.
シグナル 速度のパルス信号出口ポート,5Vのパルス信号
ポート制御を有効にする 5Vを接続して操作を許可し,GNDを接続して操作を禁止する
5V ドライバーボードの内部出力電圧,外部ポテンチオメーター,または速度調整と逆転操作のスイッチ.
3電源ポート
P+ ∆ DC+
P- ∆ DC-
MC モーターフェーズC
MB 運動段階B
MA 運動段階A
4. モーターフェーズワイヤとホールワイヤが長すぎないように注意してください. ワイヤが長すぎると信号の干渉を引き起こすでしょう.
5制御ポートと電源ポートのポート間隔はそれぞれ2.0mmと3.96mmです.
6. 散熱器を追加したり設置したりする際には,駆動板の隔熱に注意してください.
尺寸 (mm):
