| 起源の場所: | 中国 |
| ブランド名: | Junqi |
| 証明: | ISO9001 |
| モデル番号: | JYQD_V6.3B |
| 最小注文数量: | 2pcs (サンプル利用可能) |
|---|---|
| 価格: | USD6-USD8/PC |
| パッケージの詳細: | 輸出のための続き |
| 受渡し時間: | 順序の量/Negotiableによって決まりなさい |
| 支払条件: | T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1ヶ月あたりの10000PCS |
| モデル: | JYQD_V6.3B | エンジンの種類: | BLDCモーター |
|---|---|---|---|
| 稼働電圧: | 7~48VDC | 最大電流: | 10A |
| PWMの頻度: | 1〜20KHz | 作業サイクル: | 0~100% |
| ハイライト: | 81626406055電気窓の揚げべら,人TGAのトラックの電気窓の揚げべら,OEMの金属の電動操作窓の揚げべら |
||

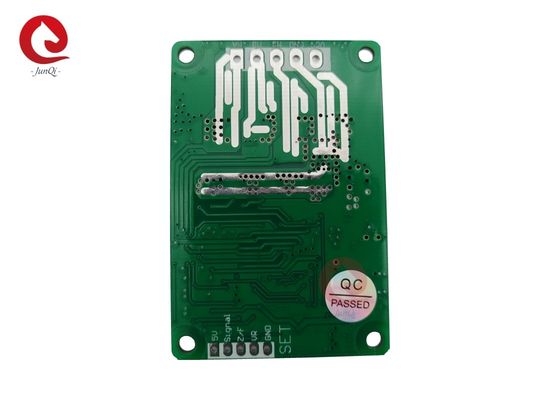

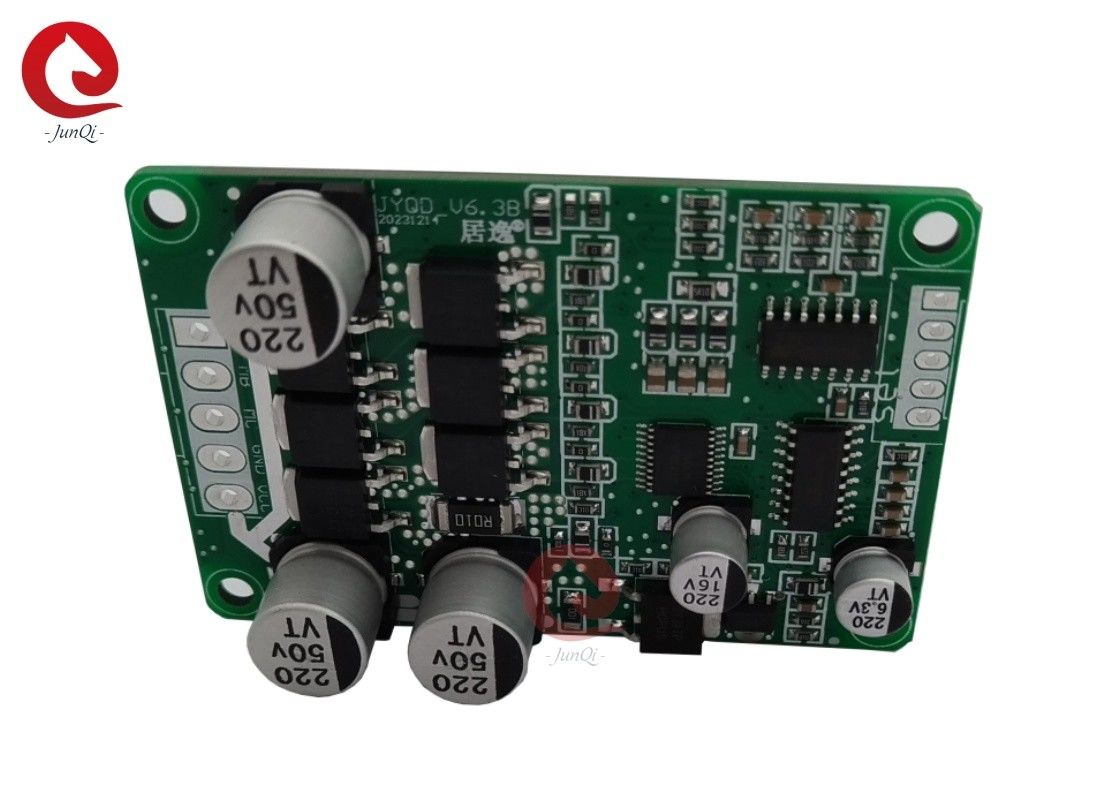

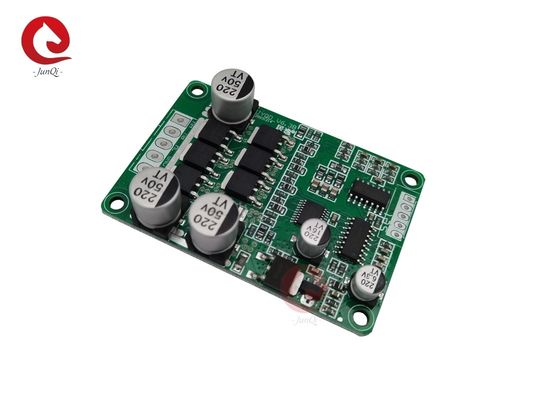

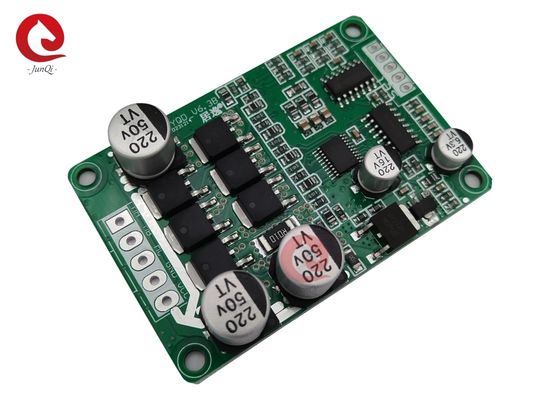

3パース DC 7-48V ブッシュレスモータードライバーボード 10A センサーなしのモータースピードコントローラ PWM制御
ドライバーボードのパラメータ:
適用に関する注釈:
1モーターの電圧と電力のパラメータが指定されたドライバーボードの範囲を超えないことを確認します.
2. このドライバーボードは,3相ブラシレスセンサーレスモーターに使用されますが,すべての3相ブラシレスセンサーレスモーターに直接適用されません. 運転効果が良くない場合 (スタートジッターなど),逆転するドライバーボードの抵抗と容量を調整できます. 電気回路は,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源を供給するときに,電源が電源が電源
最良の運転効果を達成するために実際の状況に応じて
3.JYQD_V6.3Bドライブボードは裸のボードで,動力100W未満のモーターは熱散を強制する必要はありません.通常の換気を確保する必要があります.
4. ドライバーボードの5V出力ポートは,外部電気機器に接続することは禁止されています.速度調節と逆転のためにこのボードに外部ポテンチオメーターとスイッチを接続するためにのみ適しています.
5JYQD_V6.3Bドライバーボードの信号は,モーターの速度パルス出力信号であり,出力電流は5mA未満です.
配線図とポート説明:
1制御ポート
GND ドライバーボードの内部制御に使用される
VR 速度制御ポート. アナログ電圧速度調節 0V-5V 速度調節,低から高への線形速度調節. PWM 速度調節はドライバーボードと接着する必要があります.
Z/F 方向制御ポートを回転させ,5Vを1方向に接続し,GNDを反対方向に接続する.
シグナル 速度のパルス信号出口ポート,5Vのパルス信号
5V ドライバーボードの内部出力電圧,外部ポテンチオメーター,または速度調整と逆転操作のスイッチ.
2パワーポート
P+/VCC DC+
P-/GND ∆ DC -
MC モーターフェーズC
MB 運動段階B
MA 運動段階A
3. モーターフェーズワイヤとホールワイヤが長すぎないように注意してください. ワイヤが長すぎると信号の干渉を引き起こすでしょう.
4コントロールポート距離: 2.54mm,電源ポート距離:3.96ミリ
5ドライバ MOSFET とヒートシンクまたは設置プレートとの間の隔熱に注意してください.
V6.3B ダイビングボード 寸法 (mm):
