顧客のための価値を作成するため。完全性および双方にとって好都合。
 |
| 起源の場所: | 中国 |
| ブランド名: | junqi |
| 証明: | IS9001, TS16949,CE |
| モデル番号: | JP-BL43-200 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotialbe |
| パッケージの詳細: | 輸出のために適した |
| 受渡し時間: | 順序の基盤、 |
| 支払条件: | T/T,ウェスタン・ユニオン,ペイパール |
| 供給の能力: | 1000set/Month |
| モデル: | JP-BL43-200 | 材料: | ステンレス製PPS+GF |
|---|---|---|---|
| 電圧: | 24VDC （18V-32VDC） | 出力: | 250ワット |
| 定量流量: | 2800L/H | 頭部: | 16m |
| 適用する: | 雑種バス、電気自動車 | ||
| ハイライト: | 2800L/HブラシレスDcの水ポンプ,16Mヘッド ブラシレスDcの水ポンプ,電気自動車の冷水ポンプ24VDC |
||

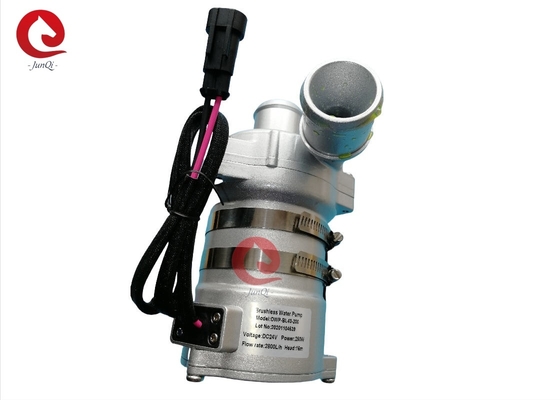

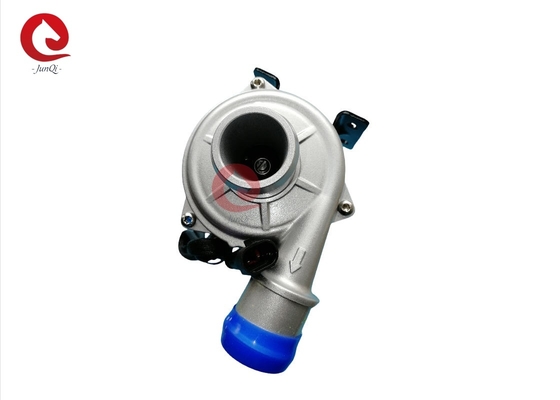

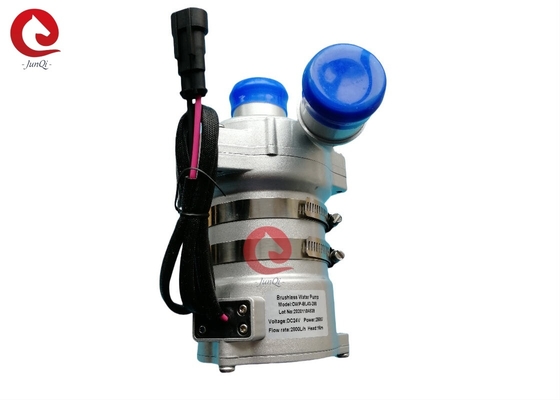

24VDC 250W 2800L/H 流量、高揚程ブラシレスDCウォーターポンプ、電気自動車冷却ウォーターポンプ
■ 用途
ハイブリッドバス、ハイブリッド乗用車、電気自動車、電車、船舶などの暖房および冷却循環システムで広く使用されています。
■ 特徴
◆ 遠心ポンプ
◆ 磁力伝達
◆ 高効率ブラシレスDCモーター、低消費電力、高効率、長寿命。
◆ 幅広い動作温度範囲
◆ PWM信号速度制御
◆ 診断信号出力
◆ 定流量制御
◆ 逆極性保護
◆ 空運転保護
◆ 過電圧、過電流保護
◆ 過負荷、過温度保護
■ 技術的説明（液体と接触する関連部品）
ポンプヘッドハウジング：ダイカストアルミニウム合金
インペラー：PPS+GF
シールドキャビティ：PPS+GF
シャフトスリーブ：カーボランダム複合材料
シャフト：ステンレス鋼（3CR14）シャフト
マグネットハウジング：PPSプラスチックカプセル化
シールリング：EPDM
EMC：グレード3
ノイズ：≤61dB
■ 駆動装置（モーターを含む）
駆動ローター：PPSプラスチックカプセル化マグネット
ネジとナット：SUS 304ステンレス鋼
駆動モーター：ブラシレスDCモーター
モーターワイヤフレーム：PPA GF
ポンプハウジング：サンドブラストと陽極酸化+PE粉体塗装を施したダイカストアルミニウムケース。
ブラケット：スチール
ブラケットフープ：US 304ステンレス鋼
IP68定格に基づく防水（en60529）
コネクタモデル：AMP282106-1（対応プラグAMP282088-1）
ノズル直径：38mm（1.5インチ）
■ 取り付け手順
JP-BL43-200シリーズポンプは遠心ポンプであり、事前に充填する必要があります。
インペラーが常に液体に浸るように、システムの一番低い位置に取り付けるか、電源を入れる前にポンプを事前に充填してください。
1：ポンプは空運転しないでください。15分間の空運転は可能ですが（15分間の空運転後、自動的に停止します）、空運転すると騒音が発生し、シャフトとシャフトスリーブの摩耗が増加します。
2：ポンプ入口に推奨される直径のパイプを使用してください。より細い直径のホースをポンプ入口に使用すると、ポンプ内の負圧により、外部の空気がパイプラインを介してポンプに侵入しやすくなり、ポンプの性能が低下し、気泡がポンプに損傷を与える可能性があります。
3：ポンプ入口方向から見て、インペラーは時計回りに回転します（出口ポートの矢印を参照）。
4：ポンプは垂直または水平に取り付けることができます（図1を参照）。垂直に取り付ける場合は、出口ポートを上向きにする必要があります。
5：空運転（インペラーに空気が詰まる）を避けるために、ウォーターポンプの出口ポートは垂直またはインペラーの上部にある必要があります（図1を参照）。
6：接続パイプは垂直に取り付ける必要があります（または20cm以内にエルボがないこと）。これにより、空気が簡単に排出され、出口パイプには90度以下のエルボを使用しないでください（図2を参照）。
7：海水やその他の大きな粒子の不純物を含む重度の汚染された液体を液体媒体として使用することはできません。
■ 温度パラメータ
媒体液温度：-40℃～+85℃（-40°F～+185°F）
動作周囲温度：-40℃～+120℃（-40°F～+248°F）
保管温度：-40℃～+70℃（-40°F～+158°F）
（最大100℃ですが、耐用年数が短くなります）
■ システム圧力
-0.2～2.5 bar（100℃（212°F）。
定格電圧と36℃（86°F）の周囲温度に基づくと、耐用年数は20,000時間を超えます。
■ 電圧範囲
定格24Vウォーターポンプ、動作範囲18V～32V
モーターは幅広い電圧と温度で使用できますが、過度の電圧または低すぎる電圧と温度はモーターの耐用年数に影響します。ポンプは熱放射環境にさらされてはいけません。
媒体液：液体混合物（60％未満のグリコールを含む水）
■ 電気的パラメータ
|
動作電圧 (VDC) |
定格電力 (W) |
定格流量 (L/H) |
寸法 (mm) |
重量 (g) |
| 18V-32V（24V） | 250W | Q=2800L/H、H=16m | 185*90*155 | 1950g |
コネクタモデルと対応する電気的特性（図3を参照）：
■ 注意事項
1. 動作周囲温度：-40℃--120℃。設置中は、三元触媒、ガス排出パイプシステム、エンジンに近づけないようにし、動作環境温度を確保してください。
2. ウォーターポンプの設置位置は、ポンプの耐用年数を延ばすために、できるだけ低い水位に近づける必要があります。
4. ほこりの多い環境からはポンプを遠ざけてください。ほこりは耐用年数を短くするのに有害です。
5. 水の純度に注意し、詰まりやインペラーの詰まりを避け、ポンプの耐用年数を短くしてください。
■ 性能パラメータ
■ 外形寸法
