顧客のための価値を作成するため。完全性および双方にとって好都合。
 |
| 起源の場所: | 中国 |
| ブランド名: | JEUNKEI |
| 証明: | ISO9001,CE |
| モデル番号: | OE:96179135 |
| 最小注文数量: | 50pcs （利用できるサンプル） |
|---|---|
| 価格: | USD40-USD60/PC |
| パッケージの詳細: | 輸出のための続き |
| 受渡し時間: | 順序の量/Negotiableによって決まりなさい |
| 支払条件: | T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1ヶ月あたりの10000pcs |
| 名前: | DC ブラッシュレス 遠心吹風機 | モデルNO: | OWB9260B-24V |
|---|---|---|---|
| 電圧: | 24VDC | 現在の範囲: | 5A-8A |
| 空気の流れ: | 80mの³ /H | ローヤリング: | NMBのボール ベアリング |
| 寿命 (MTTF): | >10000時間 | 隔熱クラス: | クラス F |
| 運転者板: | 外部 | 速度制御: | PWMまたは0~5V |
| ハイライト: | 24Vの逆向遠心風扇,23000rpm 後方心遠扇,高効率の逆向遠心風扇 |
||

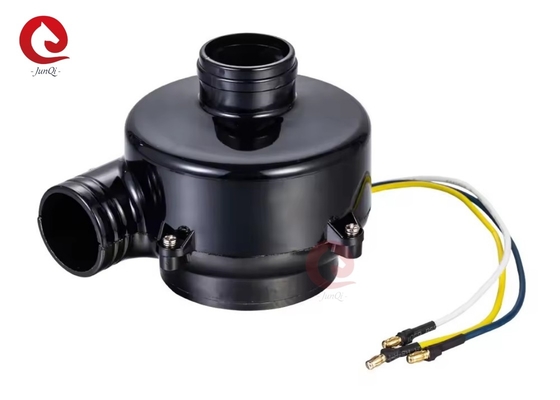

OWB9260B-24V 吹風機 説明:
このDCブラシレスモーターは,高圧,大気体積,低騒音,長い使用寿命の利点があります. モーターの動きは,ホールカップ構造の設計と生産を採用します.高効率の特徴を有するこのブラシレスファンはスムーズに起動し,小さなサイズ,低温上昇,高効率,精度,省エネと環境保護材料

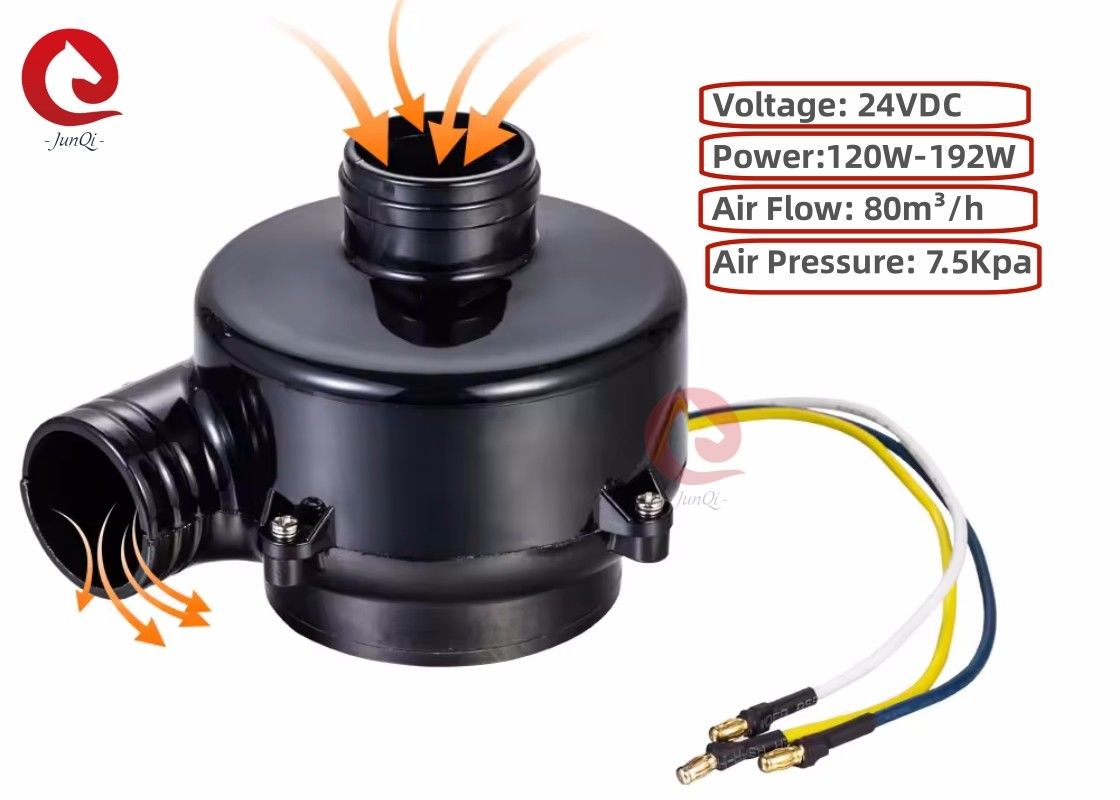

技術パラメータ:
| モデル | OWB9260B-24V |
| 電圧 | 24VDC |
| 自由 に 吹く 時 | |
| スピード | 23000回転/分 |
| 流動 | 8.0A |
| 空気の流れ | 80m3/h |
| 静的 圧力 | |
| スピード | 28000回転/分 |
| 流動 | 5.0A |
| 空気圧 | 7.5Kpa |
| 仕事 の 場 で | |
| 空気圧 | 5.0Kpa |
| スピード | 24000回転/分 |
| 流動 | 8.0A |
| 空気の流れ | 40m3/h |
図:
| 配線図 | |||
| HX25002-5Y | |||
| ピン1 | 26AWG | 赤色 | +5V |
| ピン2 | 26AWG | 紫色 | Aホール |
| ピン3 | 26AWG | 緑色 | ハールB |
| ピン4 | 26AWG | グレー | ハールC |
| ピン5 | 26AWG | ブラック | GND |
| HX39600-3Y | |||
| ピン1 | 20AWG | 黄色 | ステージA |
| ピン2 | 20AWG | 青い | B 段階 |
| ピン3 | 20AWG | ホワイト | ステージC |
注記:
1作業地点では最大圧力を使わないでください,この点は空気流が小さすぎるため安全ではありません.
2. 入口にフィルターを追加すると,吹風機が長時間動作することができます
3右の方向はCCWです
P-Q 性能曲線:
OWB9260B-24V吹風機は,最大80m3/hの空気流量,最大0.0Kpaの圧力と最大7.5Kpaの静圧に達することができます.
この吹風機は,最大出力空気の力を持っている 3Kpa抵抗を設定した場合, 100%PWM.それは最大効率を持っています
この吹風機が4Kpaの抵抗で動いている場合,PWMを100%に設定します.他のOADポイント性能はP-Q曲線以下を参照します.
適用:
パッケージ:
